气井七组式点火装置说明书

一、产品简介：

气井七组式点火装置主要应用于主要用于石油钻井作业勘探开发中放喷可燃有害气体或废气的燃烧，以消除其对环境和安全的危害，是一种安全的环保设备。

气井七组式点火装置主要由不锈钢控制箱、高压连接线以及点火枪等几部分组成。不锈钢控制箱内置24VDC蓄电池，通过外接220VAC电源可对蓄电池充电。设置3组太阳能板也可以对蓄电池充电，点火设备主要通过面板按钮操作。该产品采用高性能的点火电路，性能稳定，工作可靠。

气井七组式点火装置点火控制箱还专门设立了电池电压实时监控电路、当电池电压过低时，操作面板上的欠压灯亮并发出蜂鸣报警，提醒用户及时充电。

二、 七组式点火装置技术参数：

1、工作电源：DC24V

2.外接充电电源；220V

3、环境温度：-40～80℃

4、充电时间：≥8h

5、蓄电池：24VDC  65Ah

6、手动点火：控制箱面板上所设手动按键操作，点火持续时间由时间继电器控制（可设定）。

7、外形尺寸：1.2*米（高）*1.0米（长）*0.7米（宽）

8、高压电缆：L=80m/卷

9、点火枪：（长度和外形尺寸可根据用户要求订做）

L=1000+115mm,前端耐温1300℃

三、七组点火装置技术要求；

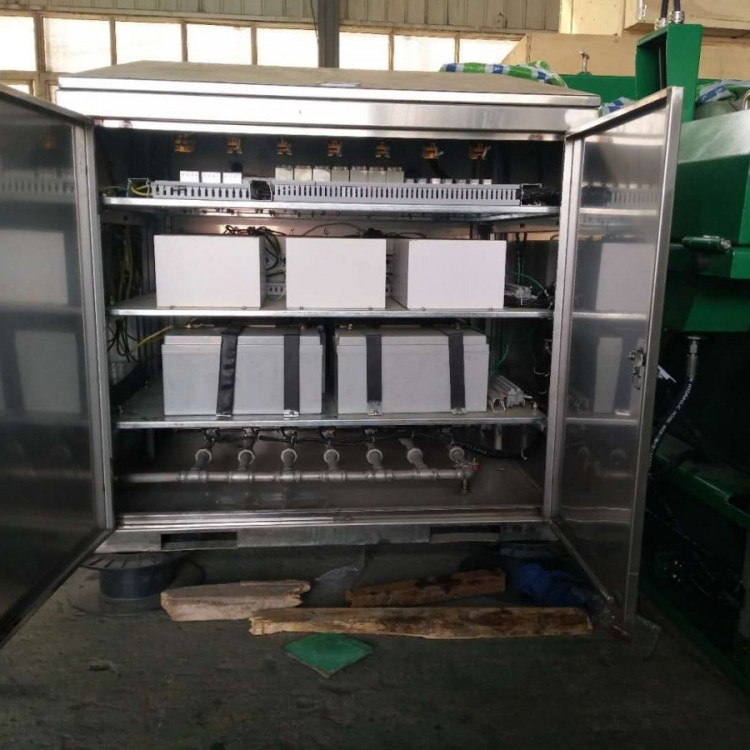

七组式点火装置总体性能是由1台独立的控制柜组成，控制柜内部独立控制7台点火器。 每台控制柜主控部分为7个各自独立的点火器，可分别通过手动/遥控控制7路输气管线头部的点火。现场可根据实际需要选择使用，其每台控制柜的点火装置具体要求如下；

1、点火装置应能点燃气钻修井过程中液气分离器分离出的气体或放喷管线排出的游离气体。

2、点火装置应全天候工作。

3、装置太阳能供电电源为3组/台独立的供电电源，电源可单独或同时供电给点火控制部分。应采用24V可充电电池作为安全电源，并带有太阳能自动充电装置，太阳能充放电控制器需放置在主电控箱内部。在雨、雪、雾天等不利于太阳能使用的情况下，现场可使用24V恒压电源，接入主控箱电源插口工作，恒压电源为一个（DC24V,500W）需放置在主电控箱内部。

4、每台控制柜点火输出控制为7个控制对象。

5、点火装置控制系统应显示电池电压参数，配置电源欠压指示灯，在操作面板上有电压表和电流表各3块。显示三组电池的电压电流情况。

6、每个点火点（控制对象）的引火燃气应独立

7、控制箱内，7台点火器能够独立可拆卸

8、气路与电路的启动采用同一个按钮，同时启动或停止。

四；不锈钢箱面板说明：

面板共有电池电源开关按钮3个，电池电源指示灯3个，充电指示灯3个，欠压报警灯3个。

电压表3个，电流表3个。

通气指示灯7个，电磁阀打开相对应的通气指示灯亮。

点火指示灯7个，点火时相对应的点火指示灯亮。

启动停止按钮7个，手动操作用启动或者停止

不锈钢箱体侧面安装和一个燃气进口

箱体后边有7个燃气出口，7个电缆接口，1个外接电源充电口和3个太阳能线缆穿线口。

五、控制柜以及气路的具体技术参数

1、蓄电池：    24V DC ×65AH 免维护电池

2、太阳能板功率：3组×50W/台（12V），外形尺寸：550*670mm

3、电 磁 阀：    D15, 安装在控制柜内部。

4、高压电缆：    铠装铁氟龙, Ø2.5mm×80m  防护≤200℃

5、恒压电源：   24V DC   500W

6、导电杆/电嘴： ≥2500V脉冲，温耐≤1200℃，电火花能量20焦耳
