1.1 简介

JERD系列传感器是雷达式液位测量仪表，测量距离zui大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，   输出4…20mA模拟信号。

1.2 应用

●   采用非接触式测量

●   采用稳定的材料制造

●   测量液体、固体介质的物位

●   可以测量所有介电常数＞1.8的介质

●   测量范围0…20m(可以扩展到35米)

●   采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输

●   4…20mA输出或数字型信号输出

●   分辨率1mm

●   不受噪音、蒸汽、粉尘、真空等工况影响

●   不受介质密度、粘稠度和温度的变化的影响

●   过程压力可达40bar

●   过程温度可达250℃

1.3测量原理

高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精 确的测量。
    即使工况比较复杂的情况下，存在虚假回波，用的微处理技术和调试软件也可以准确的识别出物位的回波。

1.4 输入

天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：          D=C×T/2    （其中C为光速）

因空罐的距离E已知，则物位L为：   L=E-D

1.5 输出

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

2. 仪表介绍

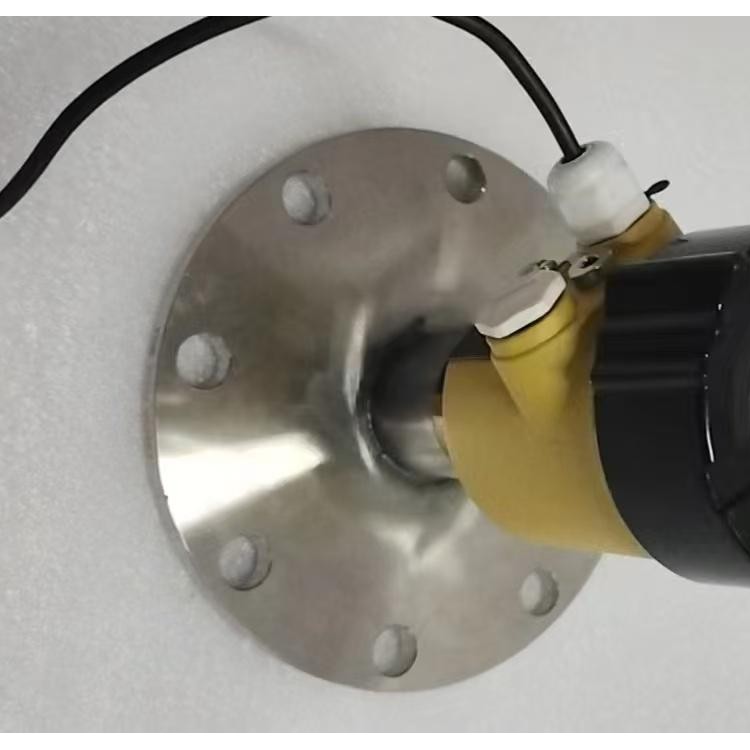

JERD81系列智能雷达液位仪表

      JERD81

JERD82

3. 安装指南

3.2   罐内安装

●   在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。

●   对称装置（2），如真空环，加热线圈，挡板等等。

●   如果罐内有（1）（2）干涉物件，应采用导波管进行测量。

3.3   安装选择

●   天线尺寸：天线越大，波束角越小，干扰回波将越弱。

●   天线调整：将天线调整到测量位置。

●   导波管：导波管用来避免干扰回波。

3.4   JERD81、JERD82的罐内安装

   3.4.1    标准安装

●   雷达天线不可向罐壁倾斜。

●   为了使温度影响zui小化，在对接法兰的连接处必须使用弹簧垫圈。

●   杆式天线的雷达波发射处必须伸出安装短管。

●   垂直放置杆式天线，不要让雷达束指向罐壁。

3.4.2 JERD81系列典型安装

●   PTFE(聚四氟乙烯)的棒式天线特别适于测量腐蚀性的介质，如酸和碱。食品行业的无菌容器需要不起反应，且安装尺寸小的仪表，PTFE棒式天线不但不会起任何反应，而且所需的容器开孔很小，只有50mm或G11/2A螺纹开孔。

●   如果测量液体，棒式天线可以直接安装在容器    开孔上，开孔尺寸为：G11/2A、DN50…DN150,接管长度不能超过150mm(如果使用较长的天线，接管不能超过250mm),注意：PTFE棒式天线的机械承载能力有限，如果受到弯曲的力，会变形或折断

3.5    JERD83的罐内安装

3.5.1 标准安装

●   喇叭天线必须延伸出安装短管，

否则应使用天线延伸管。

●   喇叭天线必须调整至垂直，

不要让雷达束指向罐壁

3.5.2   安装短管较长时使用天线延伸管

●   当喇叭长度小于安装短管长度时，应使用天线延伸管。

●   如果喇叭口直径大于安装短管的直径，包括延伸管在内的天线需要从容器里

面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。

特殊延伸管

●   若天线需要倾斜或垂直于罐壁安装，可使用120°或90°的延伸管。

从外部穿过塑料罐壁进行测量

●   介质的介电常数ε r ﹥10

●zui高液面应低于罐顶500px

●距离H应大于100mm

●   建议使用支座安装以便调整至理想的H

●   若有可能应避免安装在冷藏或粘附的场合，天线与容器之间的空间应有保护措施

●   选择低介电常数的容器建造材料及相应的厚度，不得使用导电塑料

●   若有可能，使用天线DN250/10″

●   在罐外的波束范围内不要安装任何可能引起干扰的部件（如管子）
