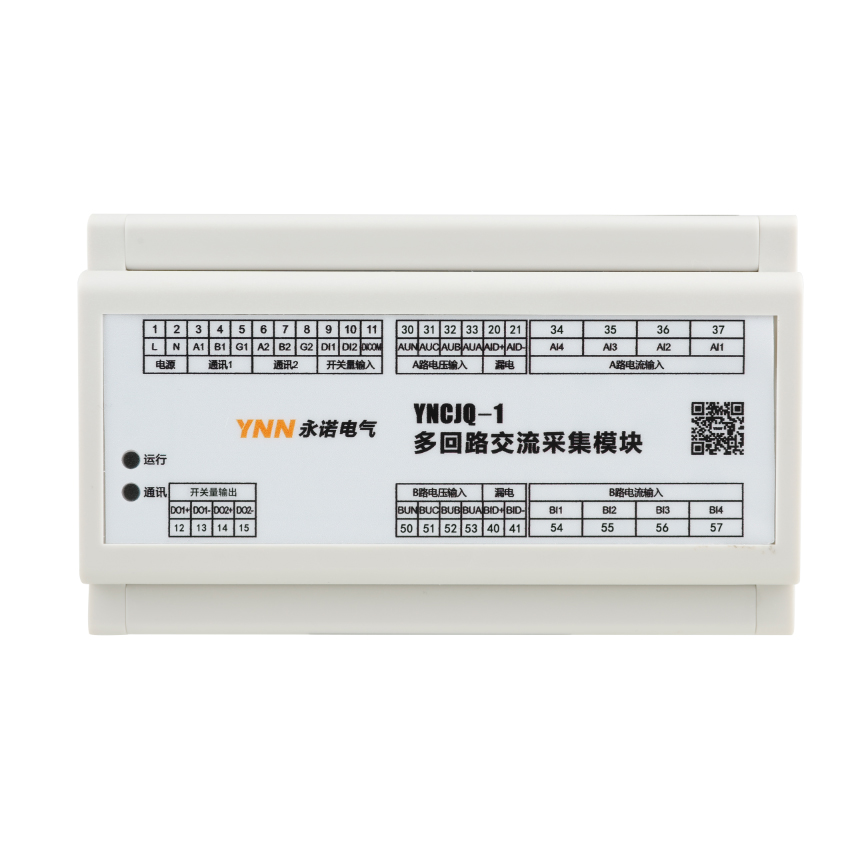

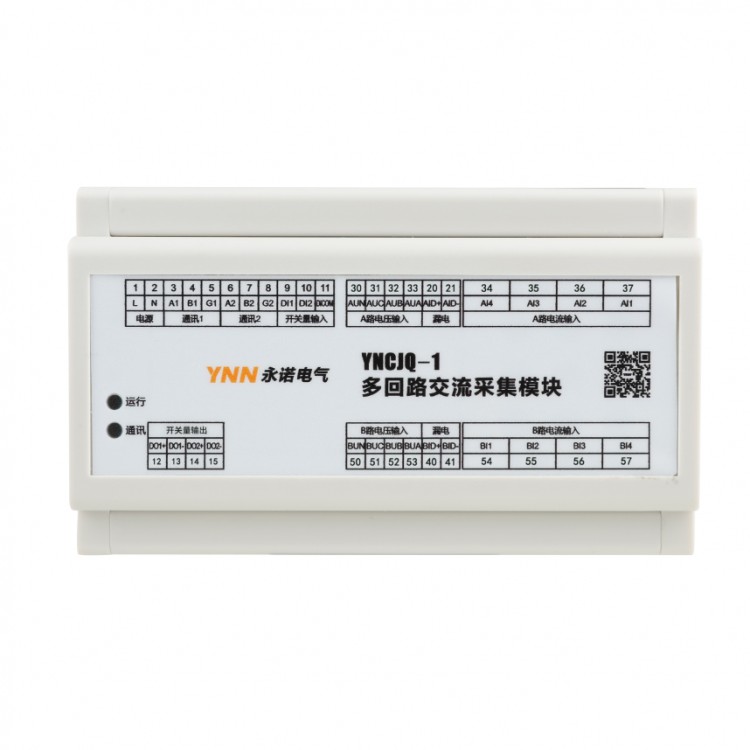

概述

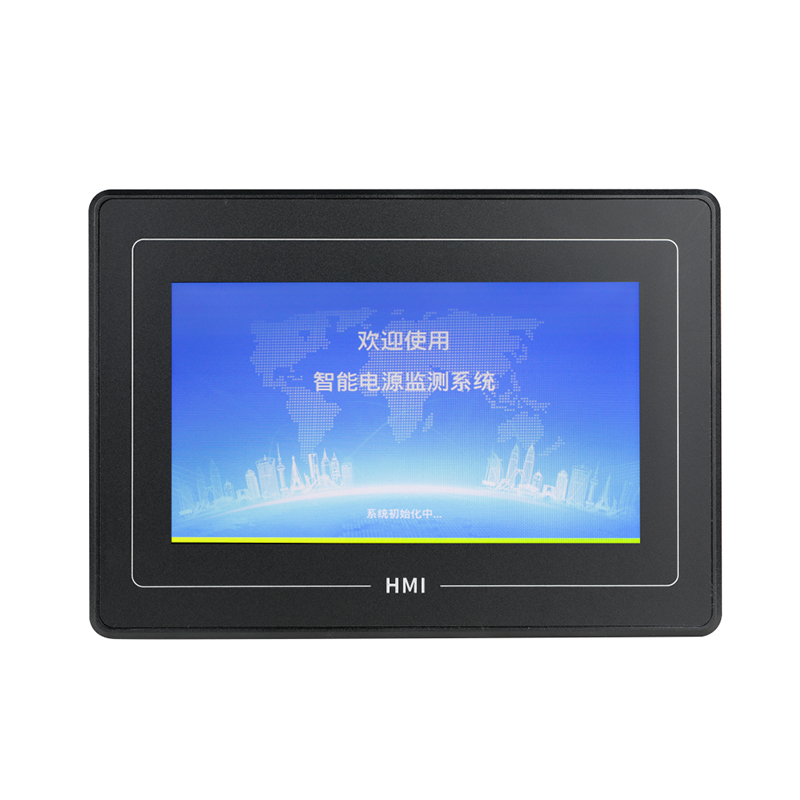

多回路交流采集模块是一种具有可编程测量、数字通讯等功能的多回路测量仪（以下简称仪表）,能够完成交流单相24回路电量测量、电能计量、数据采集及传输，可广泛应用于数据中心、配电自动化、智能建筑、企业内部的电能测量、管理、考核。两路RS485数字通讯接口，配合本公司xxxx触摸屏可实现数据本地可视化。同时，第二路RS485接口可连接到数据采集中心，实现远程数据统计。
另外，采样回路使用隔离设计，A\B两侧各12回路，也可用于双电源系统。
技术参数
| 性能 | 参数 | ||
| 输入测量显示 | 网络 | 三相四线或单相 | |
| 电压 | 额定值 | AC 500V | |
| 过负荷 | 持续:1.2倍(连续) 2倍额定值/1秒 | ||
| 功耗 | <0.4VA(每相) | ||
| 阻抗 | ＞2MΩ | ||
| 精度 | RMS测量，精度等级0.5级 | ||
| 电流 | 额定值 | AC 5A或AC 100A（外接一体式互感器，2000/1，水晶头输出） | |
| 过负荷 | 持续：1.2倍 瞬时：10倍/1s | ||
| 功耗 | <0.2VA(每相) | ||
| 阻抗 | <2mΩ | ||
| 精度 | RMS测量，精度等级0.5级 | ||
| 频率 | 45~65Hz | ||
| 功率 | 视在功率，有功精度1.0级，无功精度2.0级 | ||
| 电能 | 四象限计量，有功精度1.0级，无功精度2.0级 | ||
| 电源 | 工作范围 | AC 85~270V或DC 100~350V | |
| 功耗 | ≤3VA | ||
| 输出 | 数字通讯 | RS-485、MODBUS-RTU协议 | |
| 环境 | 工作环境 | -10~55℃ | |
| 储存环境 | -20~75℃ | ||
| 安全 | 耐压 | 见耐压性能说明 | |
| 绝缘 | 输入、输出、电源对机壳＞50MΩ | ||
| 扩展功能 | 开关量输入 | 2 | |
| 开关量输出 | 2 | ||
| 漏电流测量 | 2 | ||
| 安装方式 | 导轨安装 | 标准35mm导轨安装 | |
尺寸及安装
尺寸图

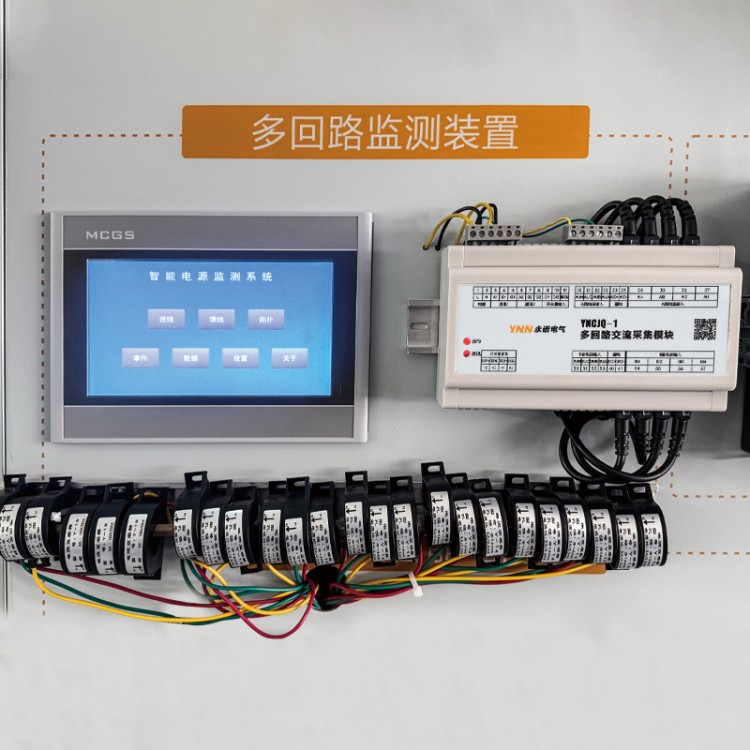

安装示意图
功能说明
测量
测量各回路电压、电流、有功功率、无功功率、视在功率、功率因数、频率参数，RS485通讯读取，设置正确的倍率后，读取到的值为一次值。
计量
计量正向有功电能、反向有功电能、正向无功电能、反向无功电能参数，RS485通讯读取，设置正确的倍率后，读取到的值为一次值。
漏电流
可配备两路漏电流测量功能，外部使用/1A漏电互感器。
开关量输入
关量输入模块采用干结点电阻开关信号输入方式，仪表内部配备工作电源，无需外部供电，可用于监测如故障报警节点、分合闸状态、手车位置、电容补偿柜电容投入状态等，状态信息可以通过通讯接口远传至智能监测系统。
继电器输出
可配备两路继电器输出功能，继电器容量：AC250V/5A，DC30V/5A。继电器工作在遥控模式，仪表通过通讯接口连接至后台系统。后台系统可控制继电器拉闸、合闸及输出脉冲信号。
RS485通讯功能
配备两路RS485通讯功能，波特率可选1200~38400bps，支持奇、偶、无校验，采用Modbus-RTU通讯协议。
电压、电流倍率
可设置电压、电流倍率，以便后台系统直观读取实际参数。
电流在100A以内的情况，使用100A/0.05A电流互感器，电流倍率设置为1；
电流大于100A时，须使用互感器级联。例如，一次电流200A，须先使用200A/5A的电流互感器，再使用5A/2.5mA互感器接入到仪表，电流倍率设置为40（200÷5）。
