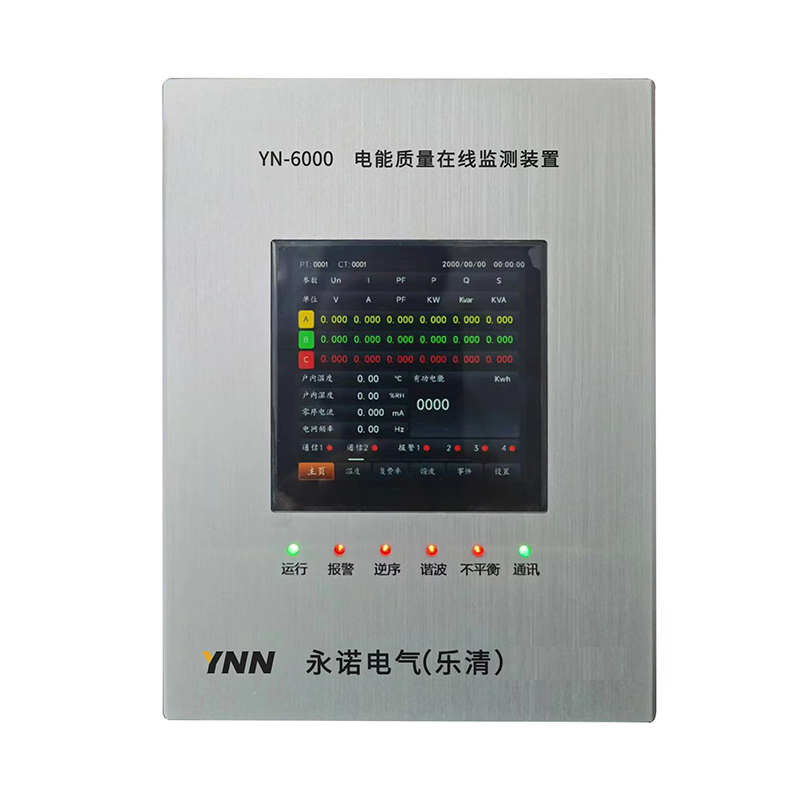

采用先进的32位DSP处理器，是具有高速采样、计 算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。
可安装于低压进线柜、开关柜、或者光伏并网柜，使成套开关设备更加智能化，可 对电力系统的各种电参数进行实时在线监测和控制。本电能质量在线监测装置，是我公 司在自主设计开发的新一代嵌入式触摸屏电能质量在线监测产品。并具有断路器分合、 位置、储能、欠压、跳闸开关量检测，可实时监测电网高达2-51次的谐波含有率、谐波 总畸变、三相电压不平衡、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无 功功率、功率因数、正负序等电能质量指标。并具备MODBUS( RS485)通讯功能，能够远 程控制断路器分合闸。全部软件采用高级语言编程，保证了系统的高可靠性。
装置特点
本电能在线监测装置面板采用触摸式显示器，大容量的存储空间，满足电能质量监 测装置对数据存储的要求，实时数据掉电不丢失，可查看故障告警实时数据。
装置功能.
装置功能
| 基本测量 | |
| 电压 | □OOOUAOUBOUCOUN |
| 电流 | □OOOIAOIBOICOIN |
| 有功功率 | PO PADPBOPC(W) |
| 无功功率 | Q口 QA□QBOQC(VAR) |
| 视在功率 | SO SA□SBOSC(VA) |
| 功率因数 | PF、PFA、PFB、PFC |
| 有功用电量 | 正向电能、反向电能 |
| 无功用电量 | 正向电能、反向电能 |
| 谐波测量 | 三相电压电流2-51次谐波测量，电能质量分析 |
| 测量温度 | 柜内温度 |
| 通讯 | 一路RS-485,Modbus、RTU通讯协议 |
| 控制输出 | 分闸、合闸、(远程/本地)控制操作 |
| 遥信测量 | 断路器分合、位置、储能、欠压、跳闸开关量 |
| 告警 | 欠压、过压、过流、跳闸，产品进行报警，告警源恢复正 常后自动消除告警 |
| 设置 | 通讯速率(1.2knps、2.4kbps、4.8kbps、9.6kbps、19.2kbps、38.4kbps、57.6kbps),奇偶校验，电流量程工作方式(远程/本地)时钟、日期 |
| 查询 | 用户的设置信息，正在告警信息，设备的运行参数 |
| 操作界面 | 触摸屏操作界面 |
技术参数
| 电源电压 | AC165V~265V或DC200V~375V |
| 电源频率 | 45Hz-65Hz□DC |
| 功耗 | <10W |
| 电流信号输入 | 输入方式：电流互感器输入 额定值In:5A 测量范围：AC200mA~5A |
| 电压输入 | 输入方式：电压互感器输入 额定值Un:57.7V/100V,220V/380V 测量范围：AC 0.5V~450V |
| 开关量输入 | 无源干节点 |
| 开出量输出 | 无源干节点 |
| 工作温度 | -20℃-70℃ |
| 相对湿度 | 5%-95% |
| 海拔高度 | ≤2500□ |
| 通讯 | Rs485 Modbus、RTU协议 |
尺寸及安装
尺寸图
单 位 ：mm
正视图及左视图：
开孔尺寸图
面板安装开孔尺寸173mm(W)/145mm(H)
