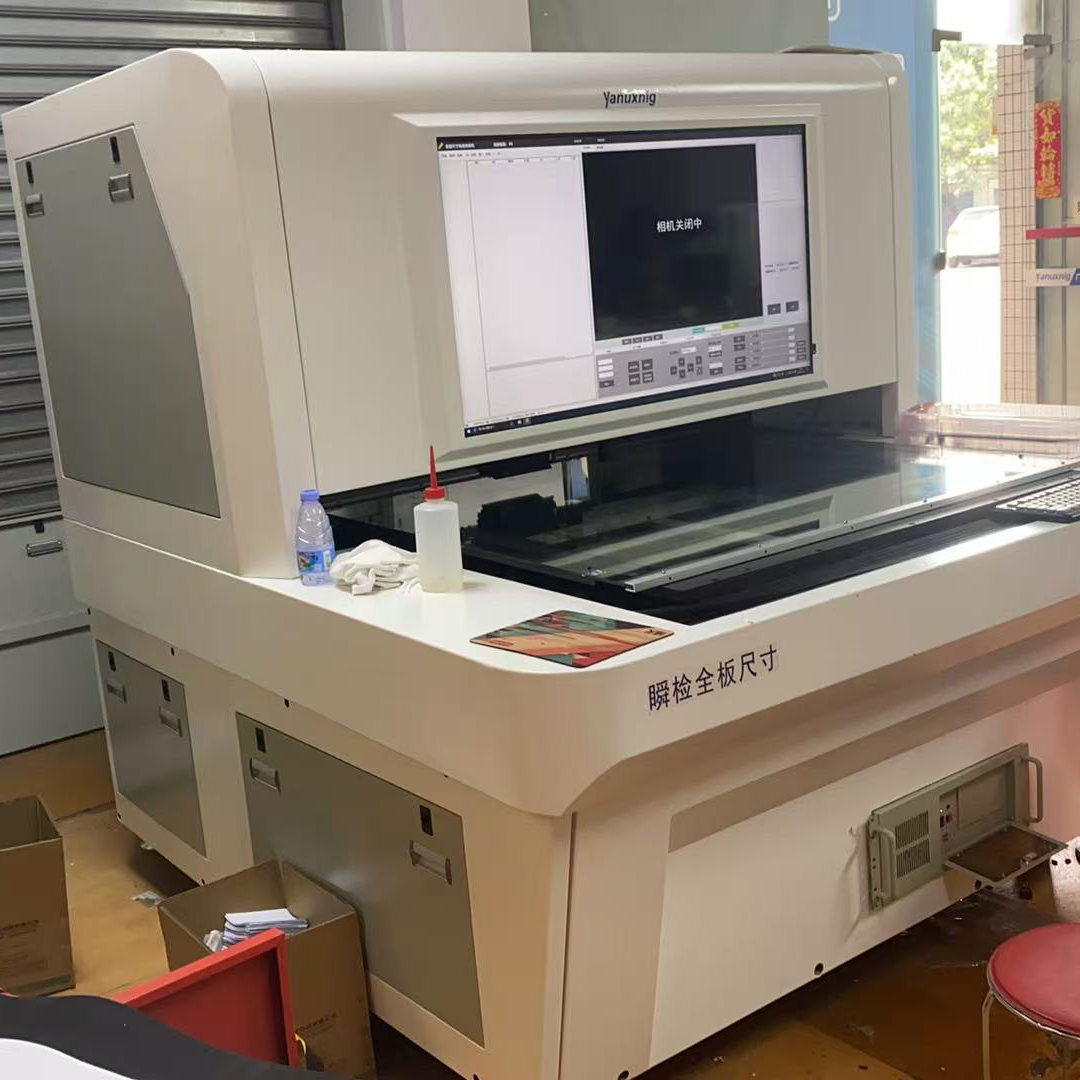

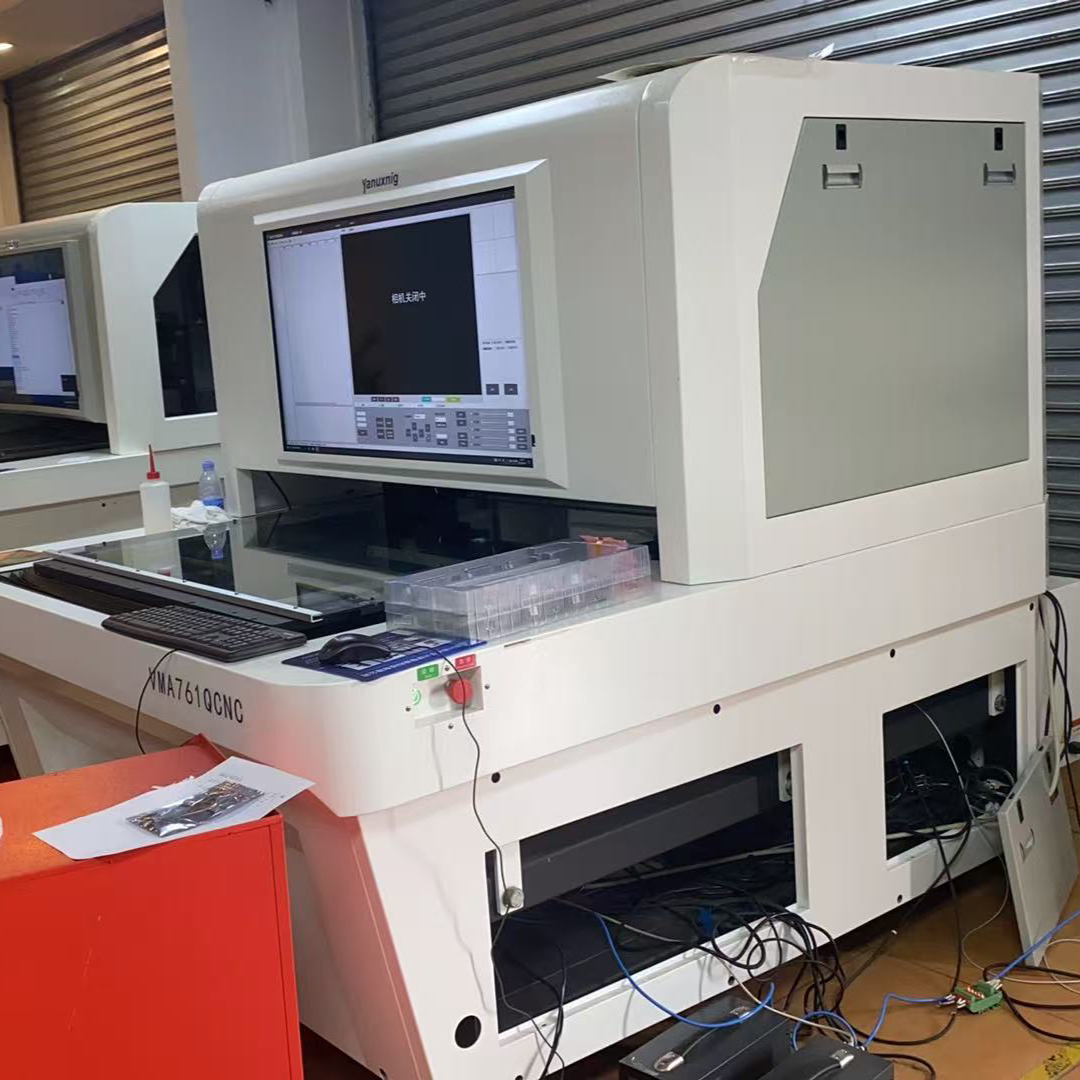

产品简介：全板尺寸快速测量机基于光学影像技术，通过高速相机和高精度图像处理算法实现快速检测。

产品介绍：

全板尺寸快速测量机基于光学影像技术，通过高速相机和高精度图像处理算法实现快速检测。线扫相机与图像拼接技术：通过高速线扫相机对PCB板进行连续扫描，结合高精度图像拼接算法，快速生成整板图像，并自动提取测量数据，可在650×750mm范围内完成百至千点的全尺寸测量。

一键式闪测技术：支持任意摆放PCB板，无需定位夹具，通过2000万像素CMOS和高分辨率镜头实现3秒内完成1024个尺寸的测量，效率为传统二次元仪的数十倍。

主要技术特点

高效性与自动化

支持多片PCB同时测量，无需人工对位或治具定位，可自由摆放多片板，扫描时间仅需20-90秒。

软件自动生成SPC报告和统计分析，支持CAD图纸导入与模板匹配。

高精度与稳定性

测量精度可达±5μm（重复精度），部分机型（如正业科技KC2021）采用00级大理石基座和直线电机，光栅尺精度0.5μm，确保长期稳定性。

通过像素点标定技术（如VX8300），避免因温度或机械磨损导致的误差。

多功能测量能力

支持PCB/FPC/HDI板的外形尺寸、孔径、焊盘间距、线宽线距、金手指参数等全尺寸检测。

部分设备可扩展高度测量（如VX8300选配Z轴移动模块）或形位公差分析（如圆度、垂直度）

应用领域

PCB/FPC/HDI板制造：检测蚀刻后线宽、焊盘尺寸、孔位精度等914。

汽车电子与精密五金：如连接器、磁性材料、弹簧等部件的多尺寸批量检测。

质量控制与工艺优化：通过SPC分析报告优化前道工序（如曝光、蚀刻）的工艺参数。

优势总结

效率提升：单台设备可替代15台传统三次元仪，大幅缩短检测周期

灵活性高：支持不规则图形测量，无需定位治具，适应小批量多品种生产。

数据智能化：自动生成检测报告，支持公差批量设置与颜色分级管理。
