DYTN-电液动犁式卸料器 液压推杆 皮带机犁煤器

电液推杆广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。电液推杆工作原理： 电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。电动机通过正反转驱动双向液压泵正反输出压力油，经液压 控制阀送至油缸，也实现活塞杆的往复运动。电液推杆结构：液压控制阀组主要由溢流阀，吸油单向阀，调速阀（用户要求），液控单向阀（液压锁）等组成，也可根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。一般有推出自锁，拉回自锁和推拉均自锁；运行速度有可调速型，不可调速型；电液推杆工作角度有水平推，向上推（包括斜向上），向下推（包括斜 向下）等几种。

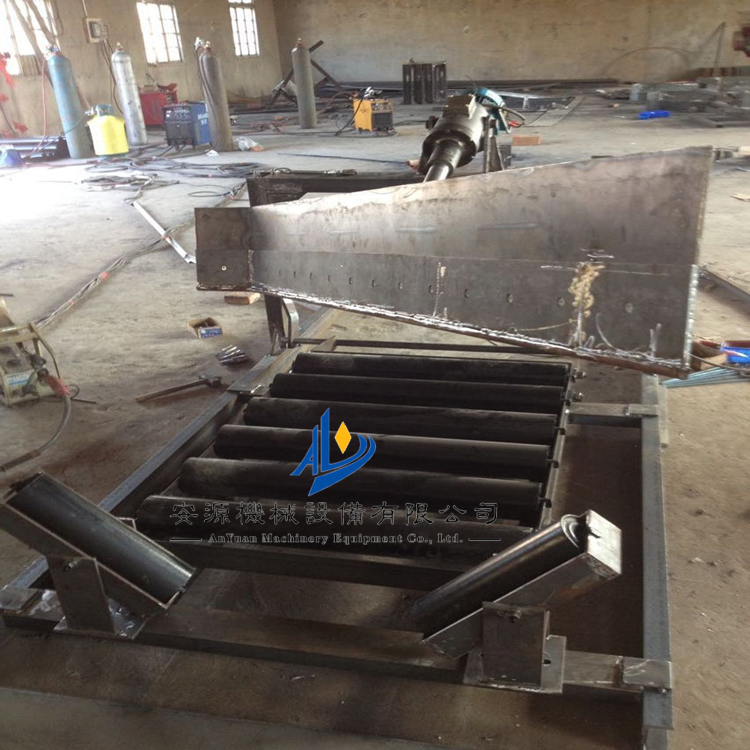

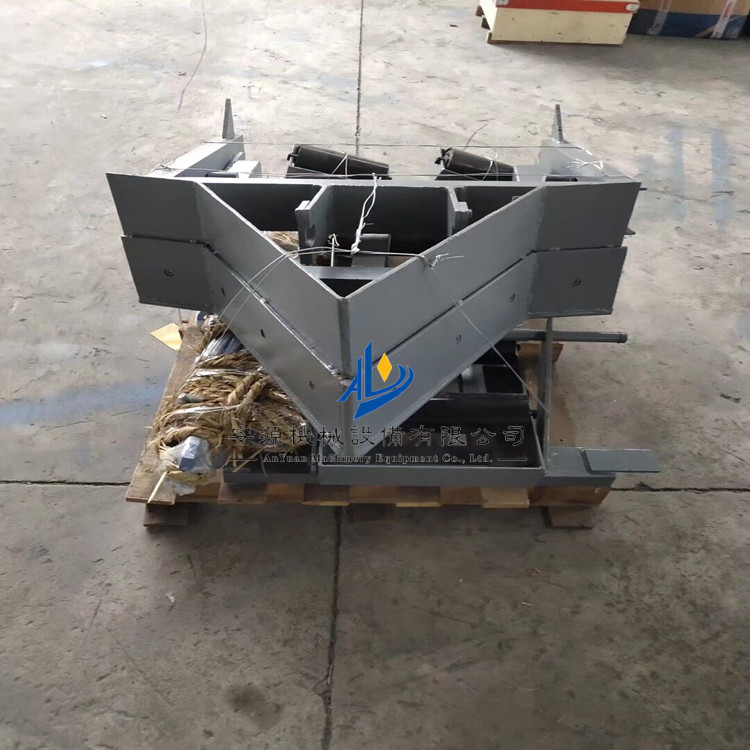

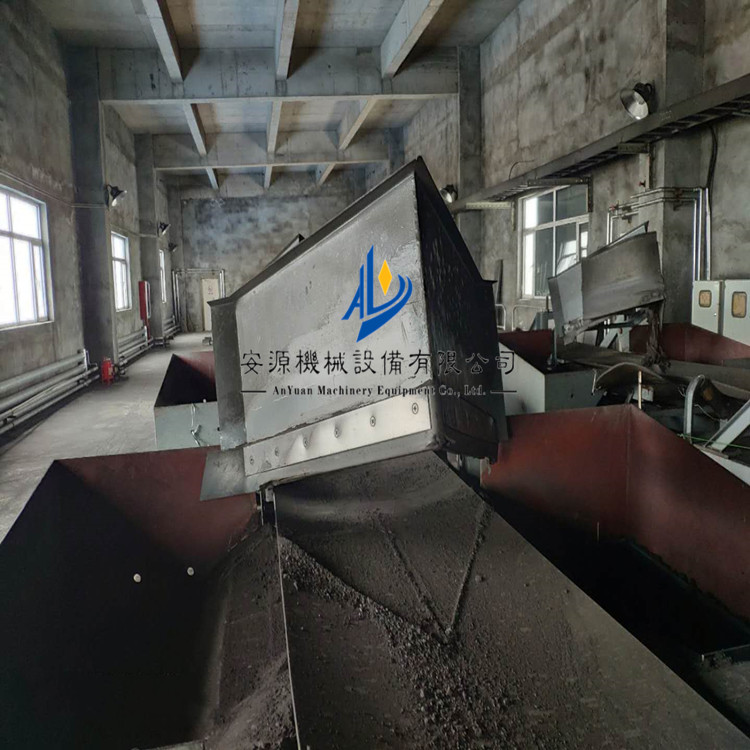

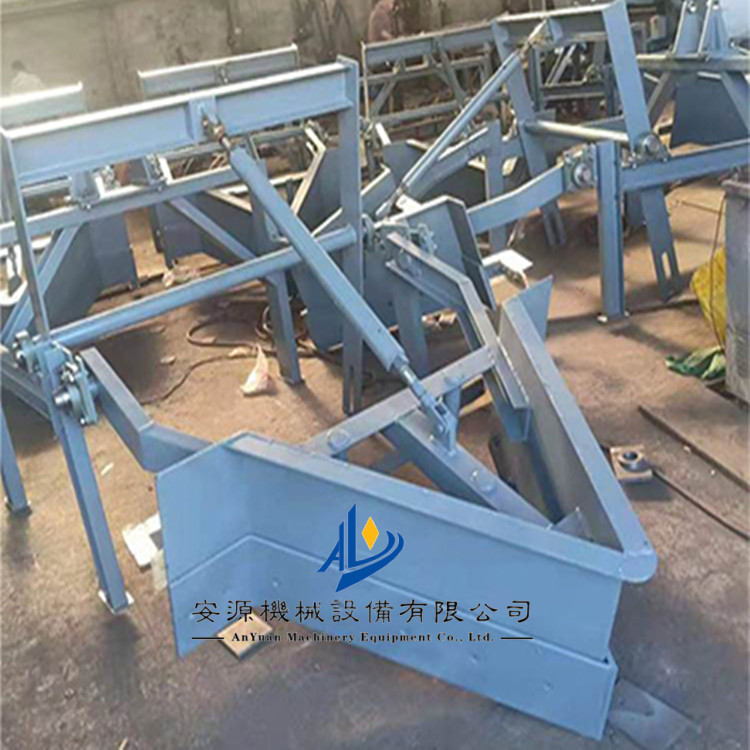

DYTN型单双侧电液动犁式卸料器适用于带宽500-1600皮带输送机的均匀卸料.1600卸料器 电液动犁式卸料器以电液动推杆为动力源，带动框架前进，完成犁头下落，并支承平托辊，犁刀下缘与胶带贴合，完成卸料。完华后，框架后退，犁头上抬，变形托辊恢复槽形，胶带则则恢复槽形，物料平稳通过。

结构特点

1.犁头可为单犁头或双犁头。前犁刀为铬镍不锈钢锒制，后犁刀为高分子聚乙烯板制造，前后犁刀可以更换，这种结构既能卸料干净且保护胶带。

 2.犁头锁紧装置已作重大改进。锁紧可靠，工作时犁头不会抬起或抖动，并可调节犁头高低，位置贴近胶带，无漏料现象。

3.驱动装置采用电液推杆。实理机电一体化，循环油路为全密封结构，能适应恶劣环境下工作，根据用户需要可提供手电两面三刀用电液推杆或机械自锁式电液推杆。

 4.采用变形托辊组与电液推杆工作机械同步，推杆一个工作循环，变形托辊组完成从槽形到平形再到槽形的自动变换。

 5.电机防护等级根据环境来决定，易燃易爆工况采用IP54电机。
