液压式自动牵引下纠偏器 皮带防跑偏装置

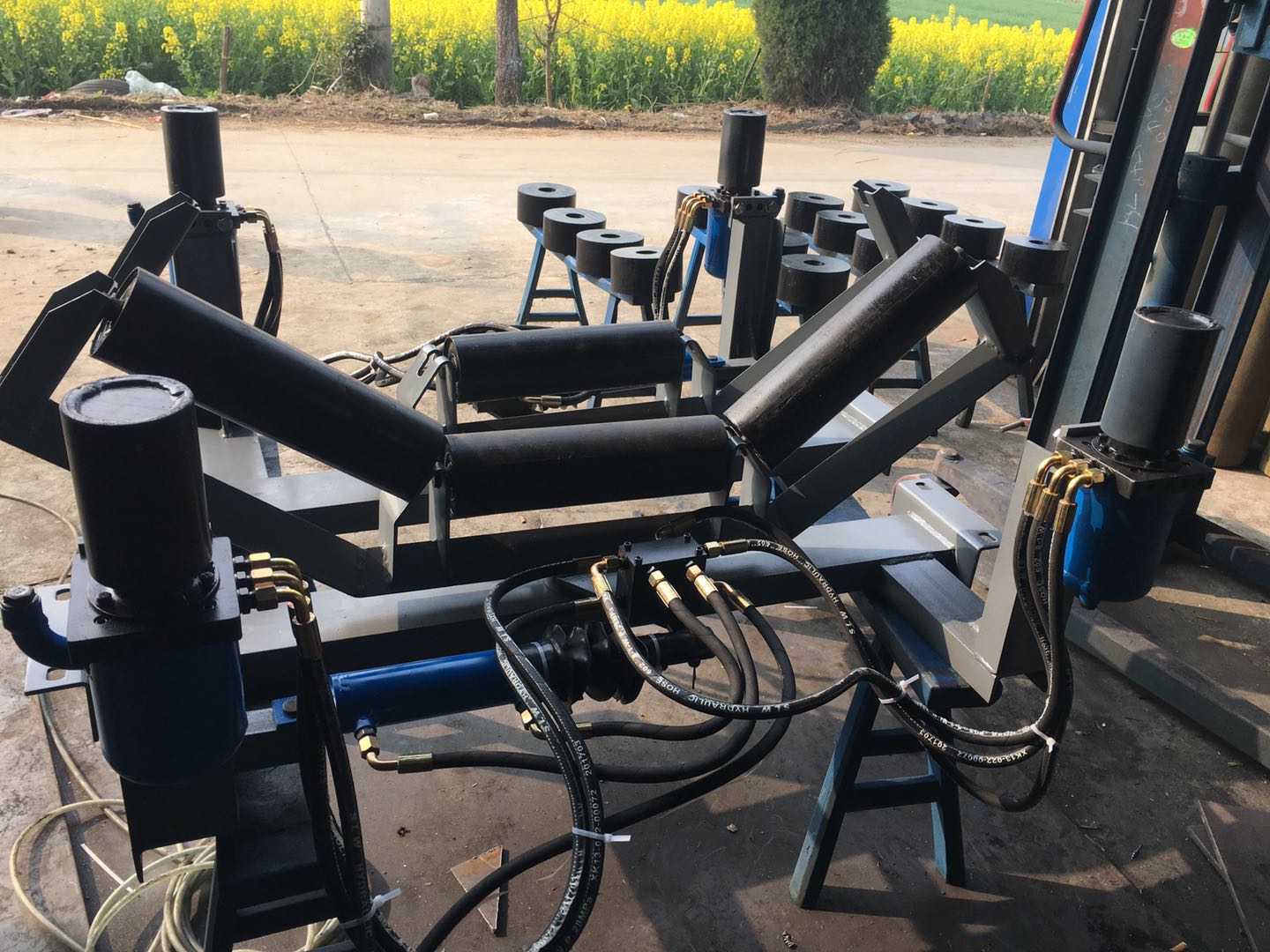

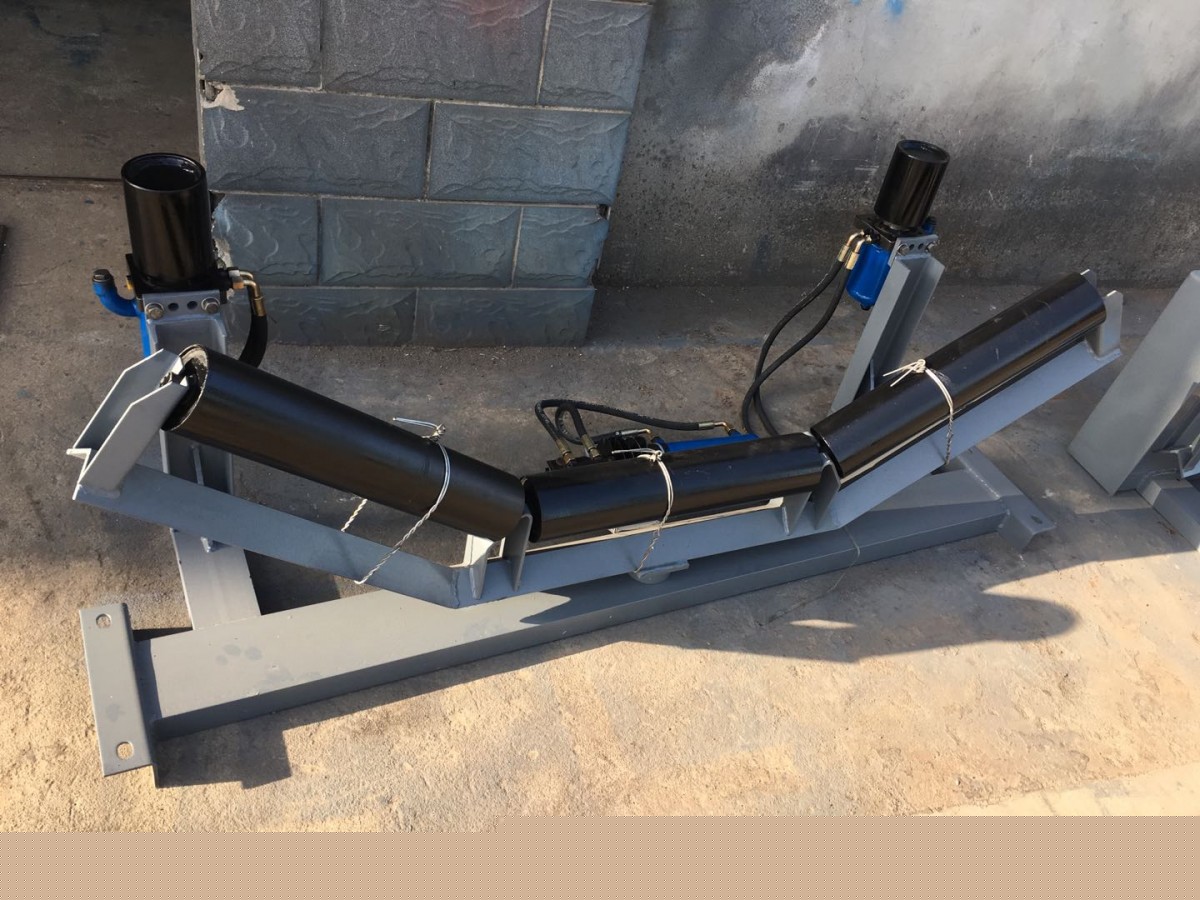

| 参照附图，在机架l上一组调心托辊2的两侧相同高度设置两只垂直安装的检驱轮3，检驱轮3转轴与油泵4动力输入轴相连，用两个固定支架5分别把左右两侧的检驱轮3与油 泵4固定在两侧机架l上，调心托辊2与左侧固定支架5之间设置复合油缸6，复合油缸6的尾部与固定支架铰接，复合油缸6的活塞杆与调心托辊2的托辊架转动部分左侧铰接，用油管把油泵4的油口与复合油缸6尾部的油口接通。如图皮带7运行方向为前方时，当皮带 7向左跑偏，触动左侧检驱轮3，左侧油泵迅速输出压力油，通过复合油缸6的油路集成块进入油缸的无杆腔，推动活塞和活塞杆，有杆腔的液压油经油路集成块回复合油缸的油箱中，活塞杆迅速伸出，推动调心托辊2顺时针转动(即调心托辊左侧向前偏转)，驱使皮带7向右跑而居中；当皮带7向右跑偏，触动右侧检驱轮3，右侧油泵输出压力油，通过复合油缸6的油路集成块进入油缸的有杆腔，推动活塞使活塞杆回缩，无杆腔的液压油经过油路集成块回到复合油缸6的油箱中，活塞杆迅速缩回，拉动调心托辊2逆时针转动(即调心托辊左侧向后偏转)，驱使皮带7向左跑而居中。 选型须知 l、液压调正装置有两大系列 (1)I型系列，适用于TD75型皮带机。 (2)H型系列，适用于DTII型皮带机。 2、根据皮带机的皮带有上下两层，分为上皮带调正装置和下皮带调正装置。 3、根据皮带机的单向运输和双向运输两种场所，分为单向调正装置和可逆调正装置。 4、规格参数 选型：DTII型皮带机用户须提供皮带机安装处中间架、托辊图号或托辊直径和托辊槽角。 TD75型皮带机用户仅需要提供皮带机带宽即可。 5、为使调正装置使用方便，性能可靠，建议用户选用本厂配套的专用调心托辊。 安装 l、液压调正装置应安装在皮带需要纠偏的场所。安装前请参照使用说明书。 2、液压调正装置使用的液压油为HM—32，加油过滤精度209Pm。 3、为使加油方便快捷 |
