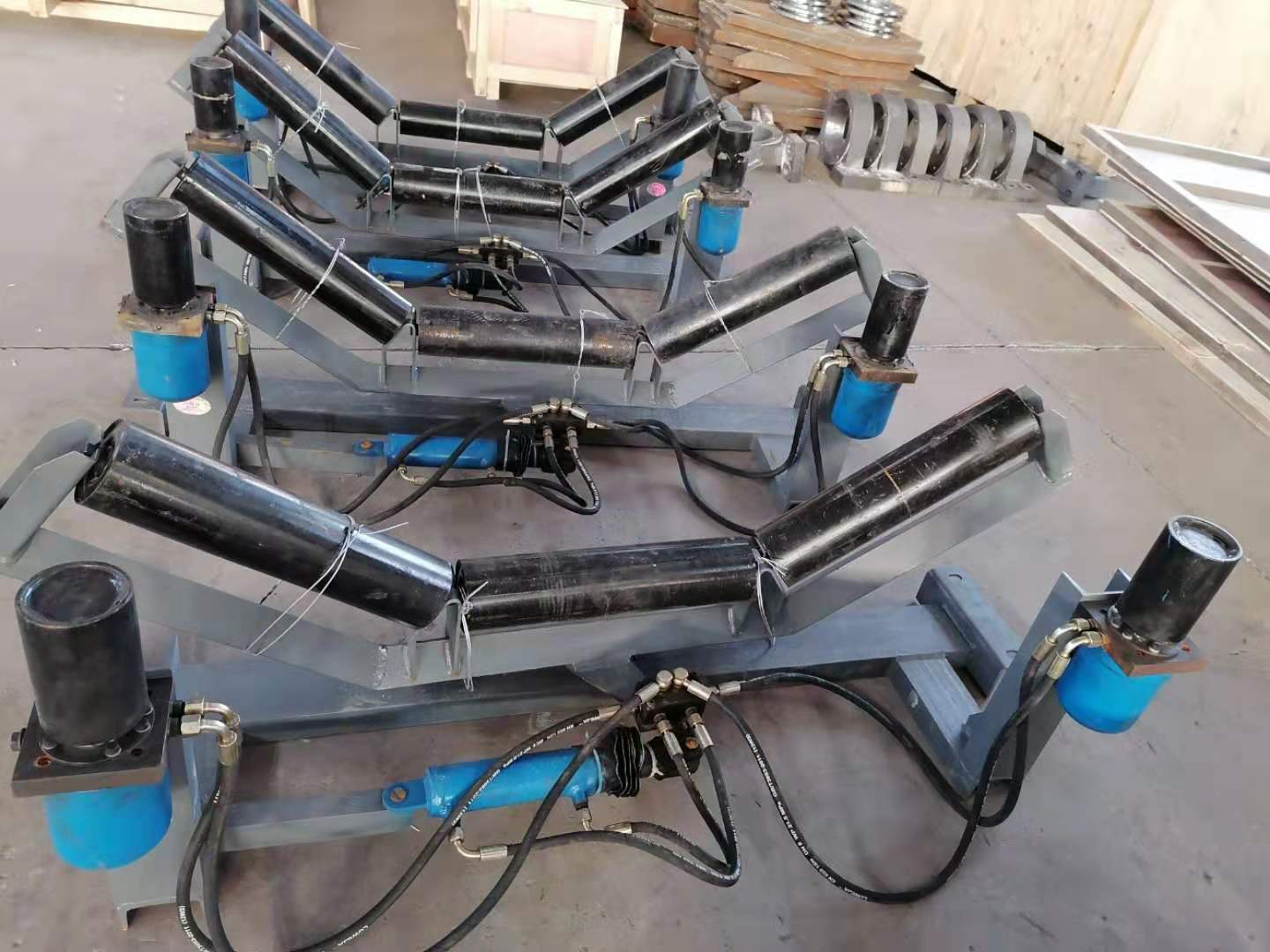

WYTP型液压全自动皮带纠偏器

液压全自动皮带调偏装置对中装置有上、下条形托辊的功能和 的液压校正功能于一身，因此具有    校正速度。

自动检测此时跑偏予以校正，使皮带始终处于合理状态运行，因而抵消皮带机因安装不当、运转失灵、特料冲击、负荷变化、皮带断面间伸长率不均匀等现象。

新型液压全自动皮带调偏装置是调心论的摩擦旋转产生动力，故无需电源，自动调整、自动校正，具有结构简单、性能可靠、安装方便等特点，采用全封闭结构，故能在任何恶劣环境下正常工作。

工作原理

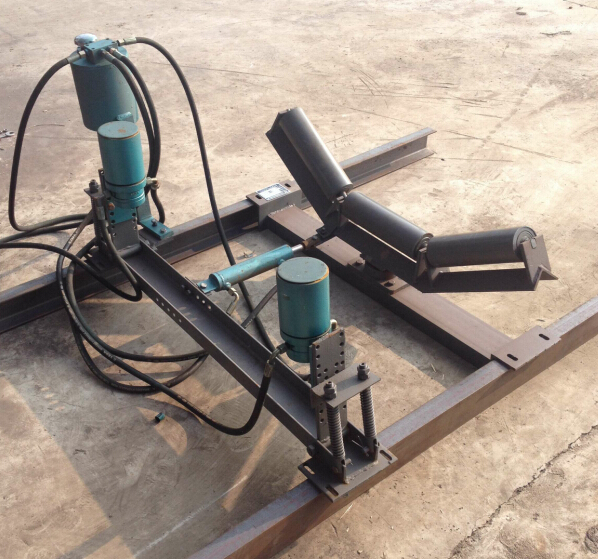

新型液压全自动皮带调偏装置是由调心轮与油泵组成的调心轮复合泵、集成块和油缸组成组合油缸、油管机及支承支架构成。

当皮带居中运行时，皮带与左右两只条形轮复合泵下接触属于正常运行，如果皮带在运行偏左时，启动左侧调心轮复合泵，调心轮一面产生反向推力，把皮带推向中间一面，随着皮带运行带动皮带油帮转动产生压力，油经管道至组合油缸，推动油塞带动（上或下）调心托辊向前偏转，驱使皮带向右跑而居中。反之，皮带偏右时，右边的调心轮复合的一面把皮带向中推，一面旋转产生压力油组合拉动活塞杆带动（上或下），调心托辊向后偏转驱使皮带向左跑而居中。
