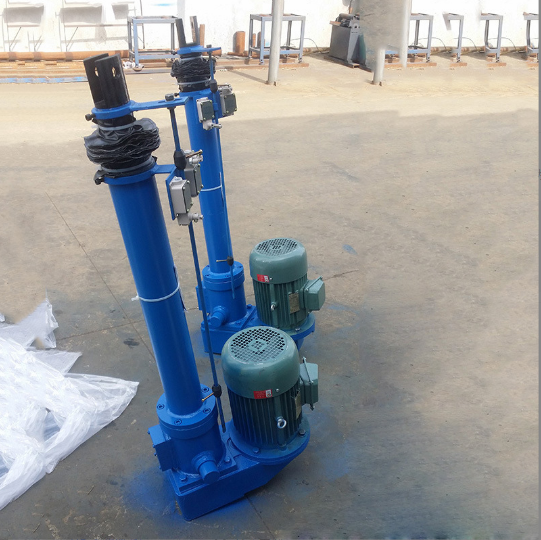

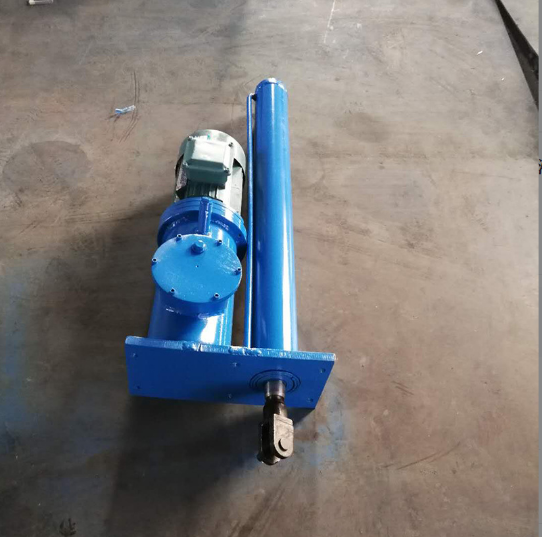

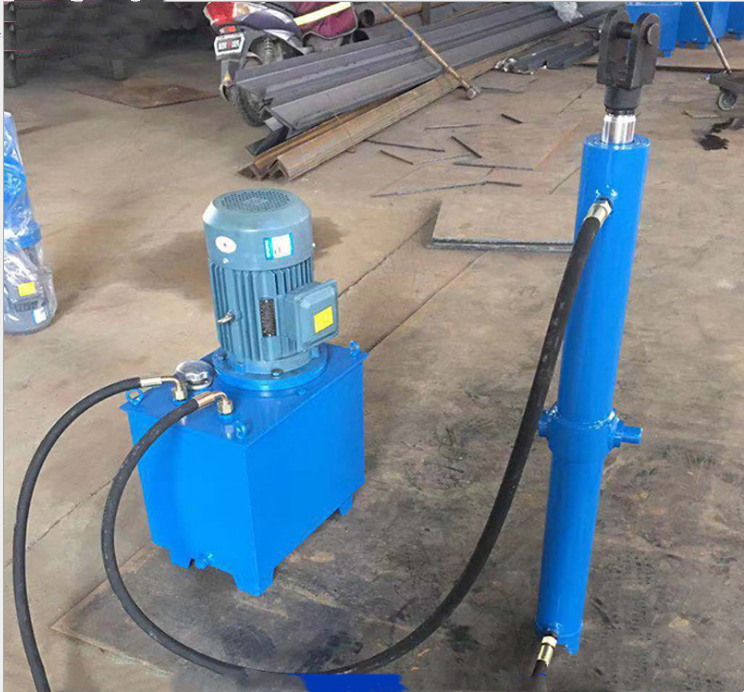

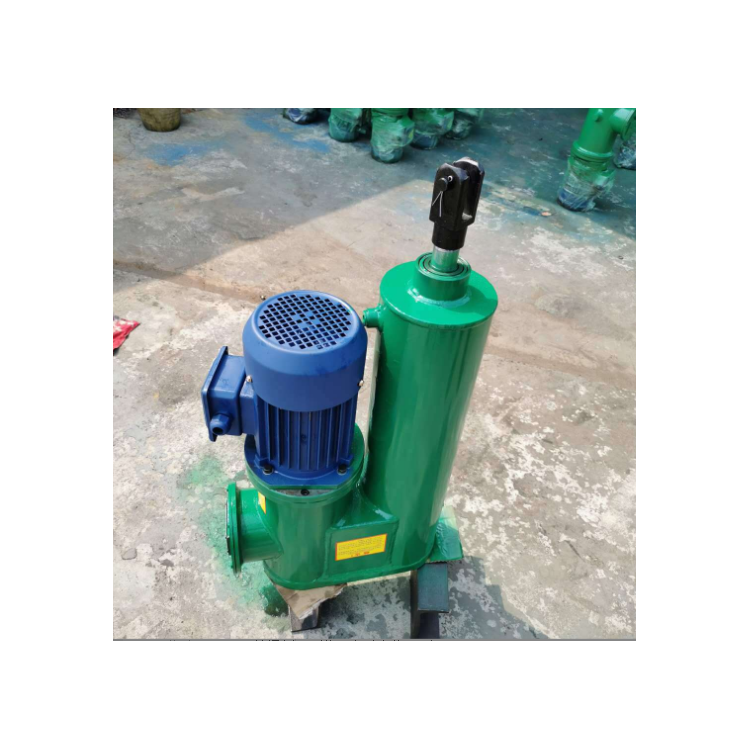

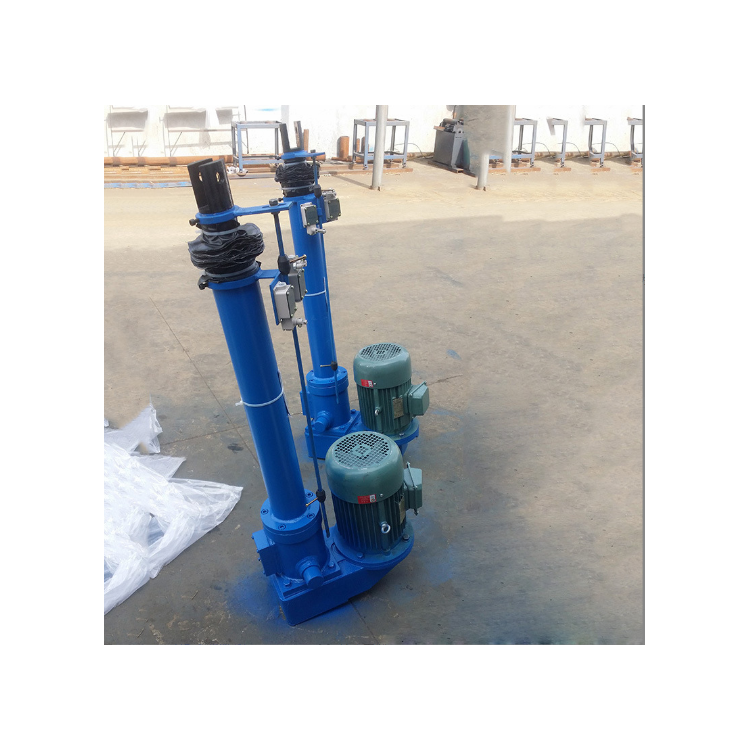

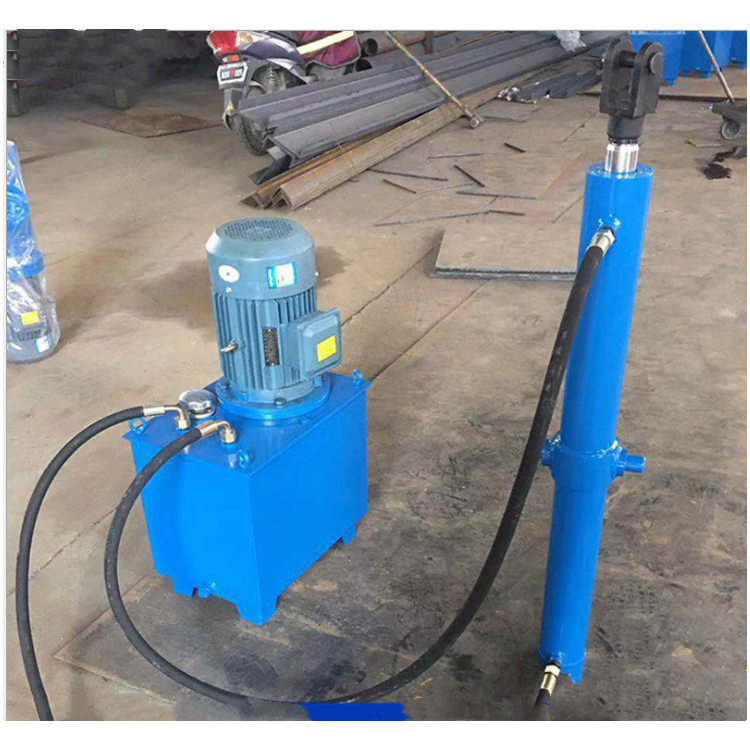

直体3kw电动推杆 液压油缸 犁煤器配套液压推杆

电动推杆是一种直行程往复执行元件，且借助于其它杆系还能完成转动和摆动，被广泛以重量轻、推拉力大、噪音低、耗能少、安装保养方便，可单独操作，也可以远距离集中控制等优点，被广泛应用于冶金、电力、煤炭、机构、化工等部门，尤其适用于远距离、高空及危险等场合。代替液压、气动装置进行集中控制或自动控制。

1．结构

电动推杆由驱动电机、减速齿轮、丝杆、导套、推杆、滑座、弹簧、外壳、连接头及行程开关所组成，结构紧凑、动作灵敏、安装方便。

2．结构示意图

1.电动机    2.小齿轮    3.大齿轮    4.左右行程开关     5.滑座

6.拨杆      7.螺母      8.弹簧       9.螺杆        10导套组件

11导轨     12推杆     13.接头

 工作原理

电动推杆以电动机为动力源，经变速、带动螺杆螺旋副产生直线运动，由于推杆内管与螺母是固定的，用连在内管的接头连接设备带动工作，由电动机的正反转产生伸或缩的运动，这便是电动推杆的工作原理。在电功率配合合理情况下，电动推杆力的大小决定于弹簧。电动推杆带动设备，因各种因素在中途受阻或推杆到了两端的 位置，推杆的内管不动，而螺杆还能转动，那螺杆势       沿着推杆内管的反方向运动，由结构看出，螺杆带动滑座克服设定的弹簧力运动，带动拨杆，压住限位开关，关闭电源，这样就起到保护作用。由于开关比较容易损坏，我公司特地结合电动推杆的结构，研制出一套机械保护装置，它灵敏度高，在出厂调试中机械保护装置比电气保护推力大500N左右，这样两套保护装置就能有效、可靠地保护推杆本身及被连接设备的
