组成：
　　该漆为双组份涂料。A组由水性水性硅酸盐树脂、助剂、去离子水加工而成，B组为锌粉。

产品特性：
　　安全环保；防腐性能优异；可耐400℃高温；漆膜坚韧紧密；具有附着力、耐水性、耐油性、耐盐雾性。
应用领域：
　　适用于对防腐要求十分苛刻的大型结构、港口设施、地下管道、工程机械、水利设施、电力设施、矿井设备、化工设备等钢铁表面的防腐。
技术指标：
　　项目    参数    检测方法
　　颜色    灰色    目测
　　固体含量    ≥75%    GB/T 1725-2007
　　锌含量    60%    -
　　硬度（铅笔）    ≥2H    GB/T 6739-2006
　　附着力    1级    GB 1720-79 (89)
　　耐盐雾性    ≥2000h    GB/T1771-2007
　　自然干燥时间
　　（干膜50μm，湿度50%,温度25℃）    表干0.5h    GB/T1728-79（89）
　　实干5h    GB/T1728-79（89）
施工说明
　　1.涂装前将基材表面的油污、浮锈、旧漆皮等污物清除干净，保证基材表面的洁净和干燥。
　　2.砂轮打磨以除去工件表面的焊瘤、飞溅、以及火工矫正部位的硬化层。所有气割、剪切或机械加工后的自由边锐角均应打磨到R2。
　　3.喷砂至Sa2.5级或者动力工具清理至St2级，喷砂后6小时内进行施工。

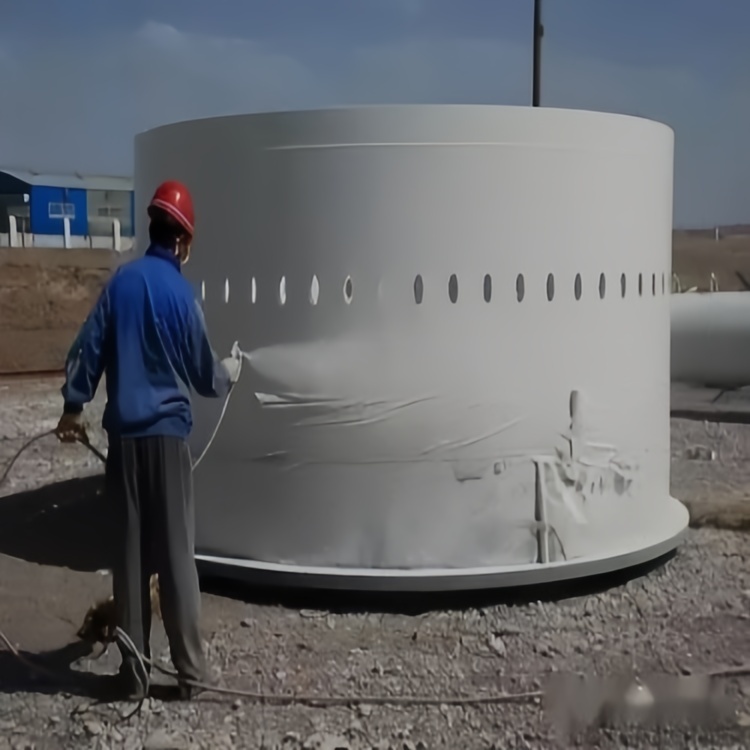

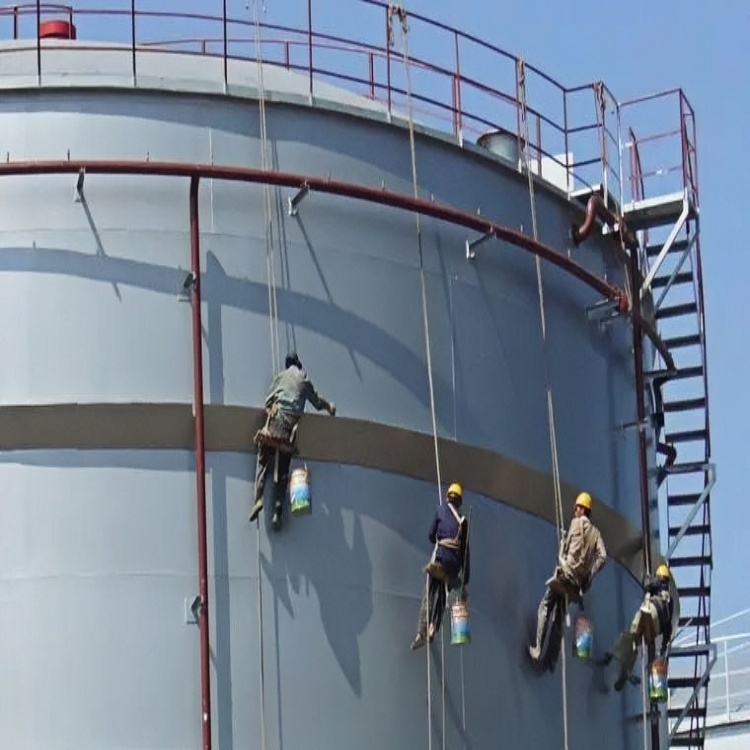

　　4.可采用刷涂、喷涂方法施工，涂装前应先将漆搅拌均匀。若黏度偏高，可加入适量去离子水，加水量不宜超过10%，应边添加边搅拌，保证漆液均匀。
　　5、漆与固化剂严格按照标签上的进行配比，否则易出现不能干燥、漆膜起皱等后果。
　　6、两个组分在施工前按重量比兑好，搅拌均匀，静置15分钟后方可施涂。
　　7、随配随用，混合好的油漆，须在3小时内用完，以免发生凝胶反应，造成浪费。
　　8、在施工过程中，应不间断搅拌以防止沉淀，影响漆膜质量。
　　9、两涂层间的施涂要待下层干燥后进行。
　　10、施工时保持良好的通风，环境温度低于5℃或者湿度大于85%的状况下不建议施工。
　　11、雨雪雾天气不能在户外施工，如已经施工，可采取用篷布遮盖等办法保护漆膜。
储存与运输：
　　1.产品应密封存放在干燥通风良好的库房内，贮存温度在5℃以上，35℃以下，防止浸水、阳光直接照射，隔绝火源，远离热源。
　　2.产品在符合贮存条件下，自生产之日起贮存期为一年，超过贮存期可进行检验，如符合标准仍可使用。
　　3.产品在运输过程中，应防止严寒、雨淋、日光曝晒，应符合运输部门的有关规定。
