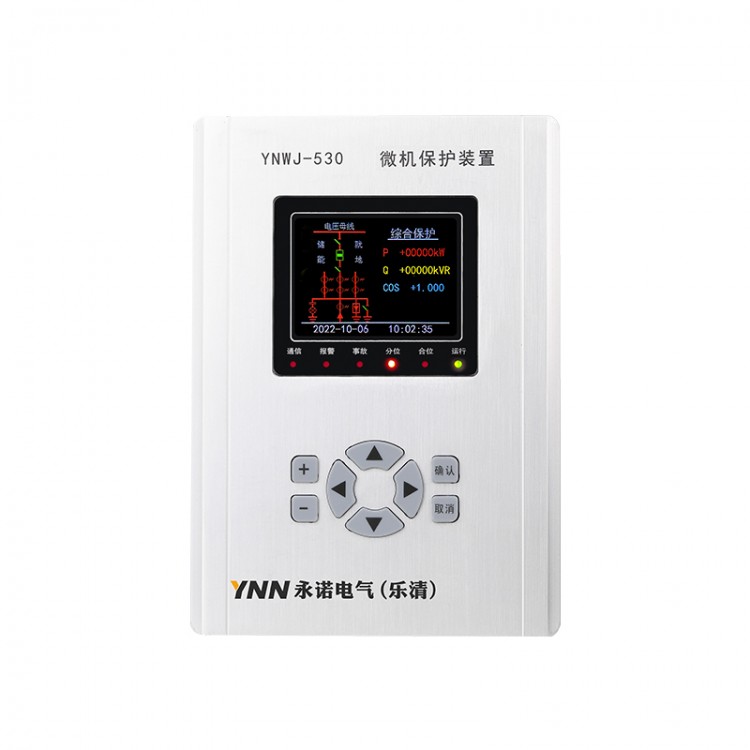

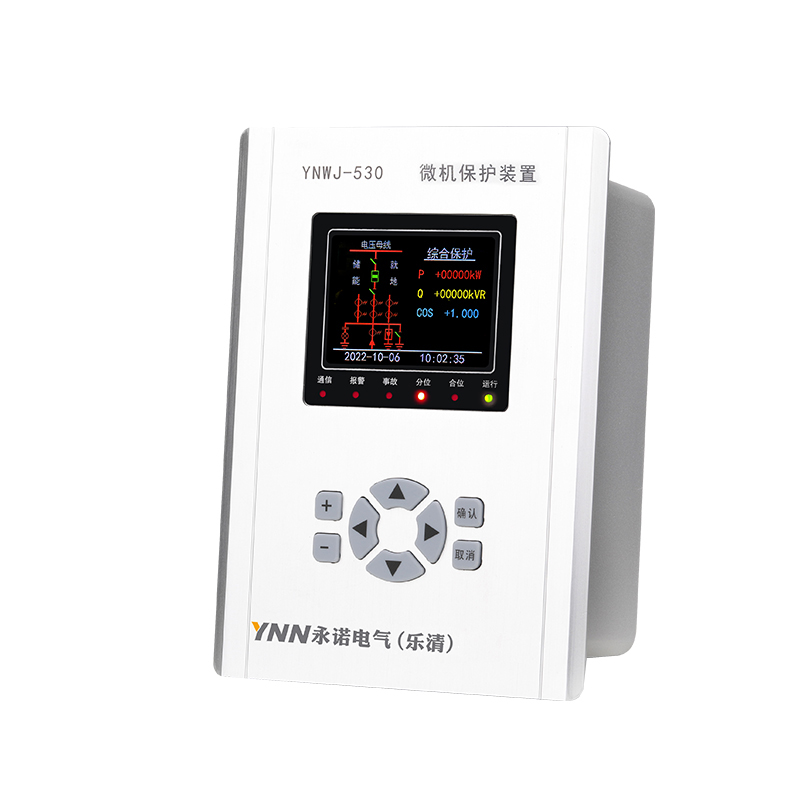

YNWJ-530 微机综合保护装置

微机综合保护装置及自动装置是我公司为了适应电力系统各发电厂、变电站、配电站等对继电保护的要求而专门开发的新一代微机型继电保护设备。为35KV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器等一次设备提供完善的保护功能，既可以分散在开关柜就地安装,也可以集中组屏安装。完善的设计保证了装置可以在恶劣环境下长期、可靠地运行。

产品特点

集速断、过流多种保护于一体，使用复杂的电力系统环境

微机保护装置可以在线修改或检查保护定值，无需停电校验，减少了运行维护的工作量‌

利用计算机的逻辑判断能力，处理复杂的保护问题

微机的记忆功能，可以明显改善保护性能，提高保护的灵敏性

可定制防跳功能，防止开关反复跳闸

保护类型

（1）线路保护测控装置     （2）变压器保护测控装置     （3）电动机保护测控装置    （4）电容器保护测控装置

（5）备自投保护测控装置  （6）PT保护测控装置

说明：防跳选配

功能配置

1、电流速断保护

2、过流Ⅰ段保护

3、过流Ⅱ段保护

4、反时限过流保护：装置提供IEC255-4规定的三种反时限曲线

5、过负荷保护

6、三段式零序过流（接地保护）

7、两段式负序过流保护(电机反转保护）

8、后加速保护

9、三相一次重合闸

10、过电压、低电压保护

11、零序过电压保护

12、电动机启动时间过长保护

13、过热保护

14、PT断线检查

15、CT断线检查

16、非电量保护：重瓦斯、轻瓦斯、超温跳闸、高温报警、网门跳闸
