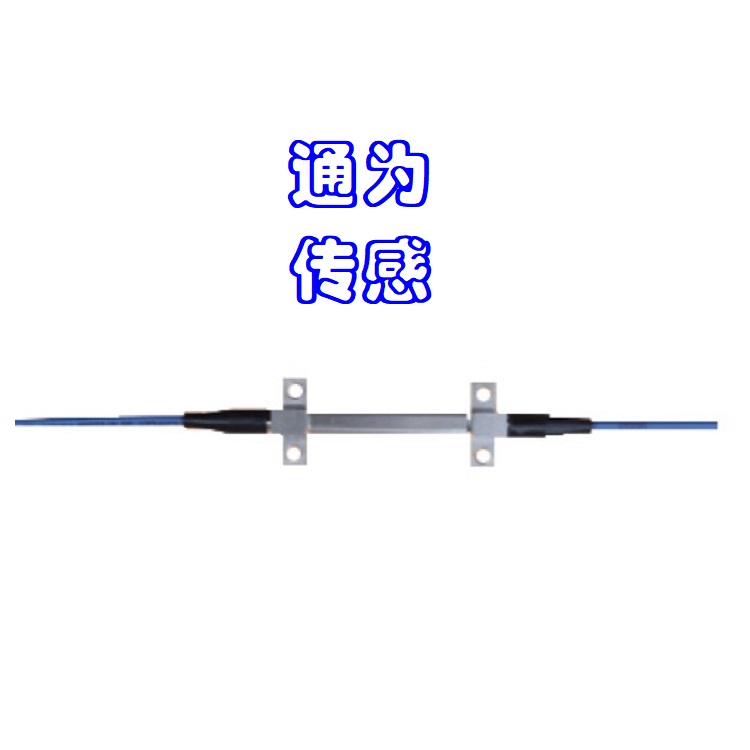

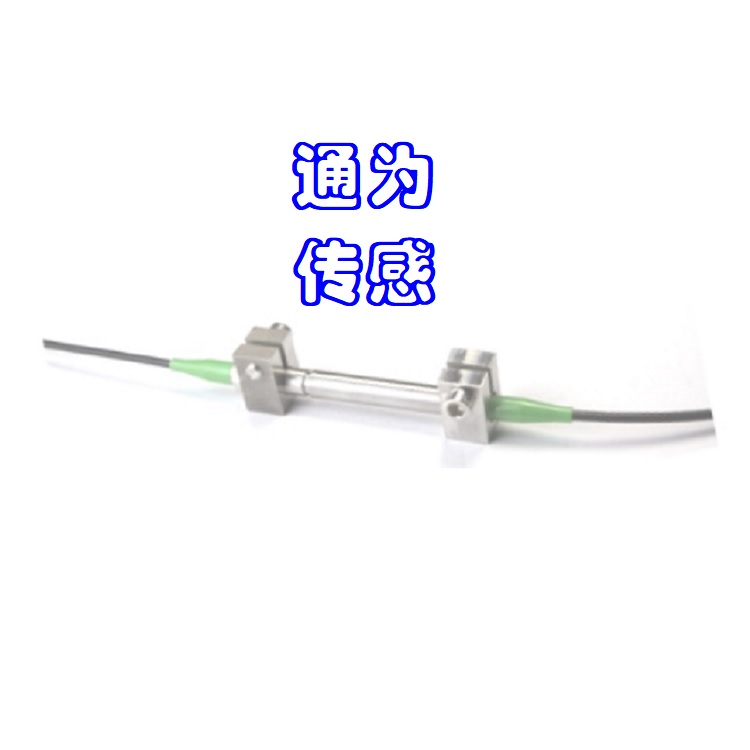

光纤光栅应变传感器︱OSC3300
描述：
光纤光栅产品利用紫外光通过掩膜光栅照射到裸光纤上，引起裸光纤纤芯折射率的变化，形成布拉格光栅。光栅经过封装，变成应变计，在受到外界应力应变变化时，光栅的栅距发生变化，反射的波长发生变化，由于波长与应变是线性关系，从而精准地测量应变值。
Osc3300光纤光栅应变传感器分为埋入式和表面粘贴型。应变传感器是专门用于混凝土、钢筋混凝土或钢结构等材料内部应变测量，以便长期观测其结构应变的变化，进行状态分析，达到示警以及故障诊断的目的。
功能：
Ø 适用于桥梁、输气管道等表面的应变监测
Ø 大型钢结构如输电线塔、起重机、吊机
Ø 铁轨表面的应变监测
特点：
Ø 高精度、高分辨率、可测正负应变
Ø 不受电磁干扰，自然防爆、耐温性能和耐腐蚀、耐老化性能比较好
Ø 长期零点稳定、温度漂移微小、存活率高
Ø 易于组建分布式传感网络
Ø 全不锈钢材料封装
Ø 安装方便、可重复使用
Ø 光纤双端出口，可串联测量
Ø 可根据用户要求定制外型尺寸和安装座
|
技术指标 |
osc3300 |
|
性能特性 |
|
|
应变测量范围 |
-1500με ~ +1500με |
|
中心波长选择范围 |
1510nm～1590nm |
|
分辨率 |
0.1％F.S. |
|
精度 |
0.3%F.S. |
|
标距长度 |
50mm |
|
反射率 |
≥80% |
|
光纤类型 |
SMF-28 |
|
涂覆方式和类型 |
机器涂覆；Acrylate或polyimide |
|
尾纤类型 |
3mm金属铠装光缆 |
|
光纤接口 |
FC/APC（可选） |
|
外型尺寸 |
72×28mm（两端）8´8.5mm（中间） |
|
工作温度 |
-40℃~+80℃ |
|
安装方式 |
螺栓，焊接，胶粘 |
