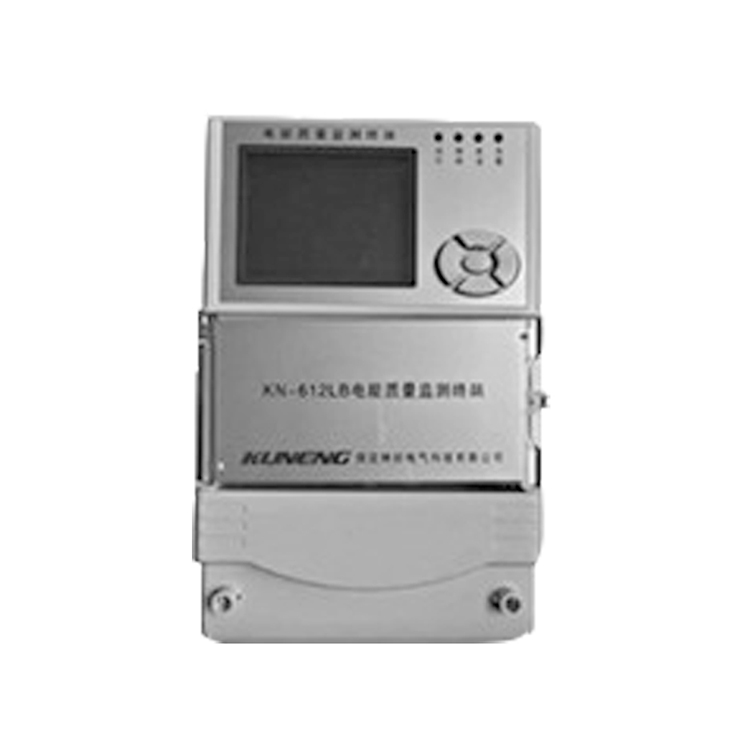

电能质量监测终端采用先进的32位DSP处理器，是具有高速采样、计算、分析、统计、通讯

和显示等功能相结合的电能质量监测设备。可实时监测电网的高达63次的谐波含有率、谐波

总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无

功功率、真功率因数、相移功率因数、真有效值、正负序等电能质量指标。

使用该仪表，在测量基本电量数据的同时，可对电力质量进行分析，为电网运行情况提供诊

断依据，指导客户对电力设施进行预防性维护，从而提高电气系统和设备的可用性及可靠性，

减少电能损耗，显著提高经济效益。

   基本参数测量

三相电压有效值、三相电流有效值、有功功率、无功功率、功率因数、功率因数、相移功率

因数、电网频率。

   电能质量参数测量

三相基波电压、三相基波电流、三相基波有功无功功率、正序负序零序电压、正序负序零序

电流、三相电压不平衡度、 三相电压波动、短时闪变（Pst）、长时闪变（Plt）。

   谐波测量（63次）

三相各次谐波电压含有率、三相各次谐波电流有效值、三相各次谐波有功无功功率、三相电

压谐波总畸变率、三相电流谐波畸变率。

   事件功能

根据默认设置或用户设置电压暂态的限值，记录实际电压运行时的骤升、骤降及短时中断事

件

   存储功能

保存电能质量分析数据，保存间隔可以设定，间隔时间单位为分钟。保存时间不小于1年。

    通讯功能

支持RS485和RS232接口

    显示功能

具有液晶显示功能，采用320×240的3.8寸液晶显示屏，显示15行每行20个汉字。显示三相

电压电流有效值、各次谐波、功率等电能质量分析的数据；具有显示电压电流波形图、矢量

图、频谱图等；还能显示相关参数信息。

    遥信（开入）、遥控（开出）功能：

装置具有2路遥信输入， 2路完整的遥控输出。
