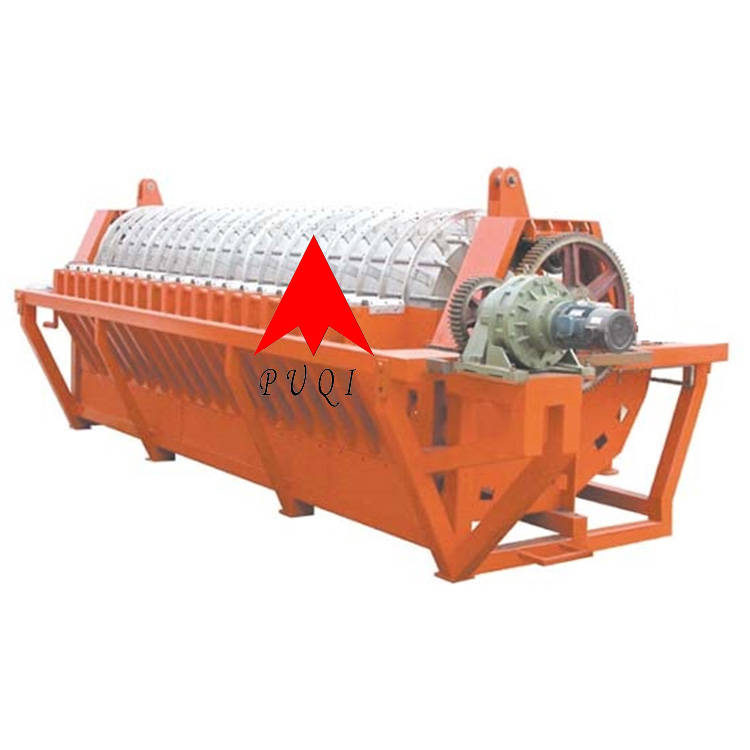

TC陶瓷过滤机
设备介绍
TC陶瓷过滤机是一种依靠真空负压在陶瓷板表面实现固液分离过滤设备，采用微孔陶瓷过滤板做过滤介质，脱水性能好，安装运行成本低。陶瓷过滤板呈扇区圆周布置，毛细作用使陶板的微孔产生高吸力，真空耗量少。对于带式真空过滤机很难处理的超细物料是理想的替代设备。
技术特点
高真空度（真空度0.09-0.098MPa），滤饼水分低
结构紧凑，占地面积小，投资成本低。
能耗低、运行成本低。
滤饼水分低、滤液清澈，可直接排放或重复利用。
采用PLC+触摸屏+自动阀门控制
工作原理
浸没在料浆槽里的滤板在真空负压吸力作用下，通过滤板毛细吸附，表面形成物料滤饼层，滤液从滤板内部通过管道到达排液罐后排出。转子带动滤板和吸附在滤板上的滤饼转到干燥区，在真空的作用下滤饼继续脱水。滤饼干燥后，转子转动到卸料区（无真空），通过陶瓷刮刀卸料。卸料后的滤板进入反冲洗区，工业水或压缩空气经过反冲洗管路进入陶瓷板内腔，由内而外清洗陶瓷过滤板内孔里残存的细小物料，定期超声波配合低浓度酸联合清洗，以保证陶瓷板的再生使用。
技术参数Technical parameters
滤板 规格 （平方/圈）Filter disc/cycle(m2) | 型号 面积Model area | 滤盘 圈数Filter disc/cycle | 滤板 数量 Plate Qty./Pcs | 槽体 容积Volume （m3） | 装机 功率Power （KW） | 设备 重量 Weight（T） | 外形尺寸 （长×宽×高） Dimensions(L×W×H)(mm）（M） |
1 | TC-1 | 1 | 12 | 0.2 | 4.5 | 1.3 | 1.4×1.5×1.7 |
TC-3 | 3 | 36 | 0.5 | 4.5 | 2.1 | 2.0×1.5×1.7 | |
2 | TC-4 | 2 | 24 | 0.8 | 5.5 | 2.5 | 1.7 ×2.2×2.0 |
TC-10 | 5 | 60 | 1.7 | 8.0 | 4.0 | 2.6×2.2×2.0 | |
3 | TC-9 | 3 | 36 | 1.9 | 8.5 | 3.8 | 3.1×2.8×2.6 |
TC-45 | 15 | 180 | 7.4 | 26 | 12.0 | 6.7×2.85×2.6 | |
4 | TC-24 | 6 | 72 | 4.6 | 15.5 | 8.5 | 4.0×3.2×3.0 |
TC-52 | 13 | 156 | 8.8 | 39 | 12.3 | 6.3×3.3×3.0 | |
4 | TC-56 | 14 | 168 | 9.4 | 39 | 13.2 | 6.6×3.3×3.0 |
TC-80 | 20 | 240 | 13.0 | 47 | 19 | 8.4×3.3×3.0 | |
5 | TC-40 | 8 | 96 | 5.8 | 26 | 10.0 | 4.9×3.3×3.1 |
TC-100 | 20 | 240 | 12.7 | 47 | 25 | 8.5×3.3×3.1 | |
6 | TC-54 | 9 | 108 | 9.5 | 39 | 12 | 5.2×3.7×3.3 |
TC-120 | 20 | 240 | 18.3 | 57 | 30 | 8.5×3.7×3.3 |
