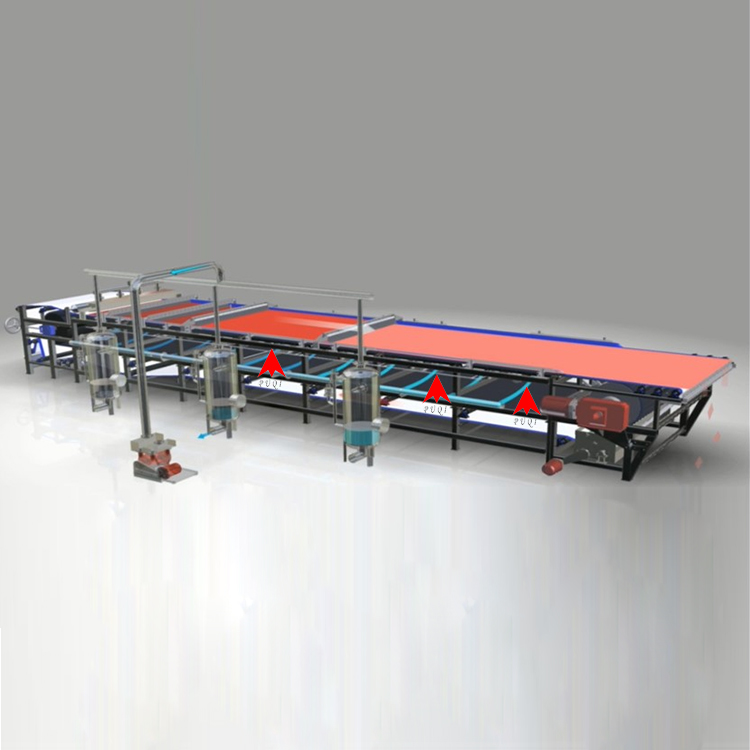

DU橡胶带式真空过滤机

设备介绍

DU橡胶带式真空过滤机是以真空负压的吸力实现固液分离的设备，在结构上，过滤区段沿水平长度方向布置，可以连续完成过滤、滤饼洗涤、吸干、卸饼、滤布再生等工艺需求。设备具有过滤效率高、生产能力大、洗涤效果好、滤饼水分低、操作灵活，维修费用低等优点。

特别适合于过滤固相颗粒粗、密度大及滤饼需要多次洗涤的悬浮液料浆，是真空过滤设备中使用范围较广的设备，可广泛应用于冶金、矿山、化工、造纸、食品、FGD烟气脱硫、环保等领域中的固液分离。

技术特点

1. 全自动连续卸料，处理量大。

2. 排液方式：高位、零位、辅助

3. 洗涤方式：顺流，逆流，混合

4. 滤液收集：可分段收集，分段调配真空量

5.  控制系统：现场，远程交互式控制

  6. 结构形式：可加装气罩

工作原理：

设备采用了固定真空盒形式，环形橡胶带由减速机带动在真空盒上连续运行，滤布铺敷在胶带上与之同步运行，胶带与真空盒滑台上的摩擦带接触并形成水密封的结构。料浆由布料器均匀地布在滤布上。当真空室接通真空系统时，在胶带上形成真空抽滤区，滤液穿过滤布经胶带上的横沟槽汇总并由小孔进入真空室，固体颗粒被截留在滤布上形成滤饼。进入真空室的液体经汽水分离器排出。随着橡胶带的移动，已形成的滤饼依次进入滤饼洗涤区和脱水区，zui后滤布与胶带分开，在卸料辊处由刮刀将滤饼卸出。卸出滤饼的滤布经清洗后获得再生，再经过一组支承辊和纠偏装置后重新进入过滤区，开始进入新一轮过滤。

工艺流程

A 加料装置 Feeding  device   B淋洗装置  Spraying device   C 纠偏装置  Deviation-rectifying    D 清洗装置  Washing device   E 气液分离器  Air-liquid separate device  F 返水泵 Return water pump  G 真空泵 Vacuum pump  H 橡胶带 Rubber belt   I 滤布 Filter cloth  J  真空盒 Vacuum box  K 摩擦带 Friction  belt

技术参数Technical parameters
