产品概述

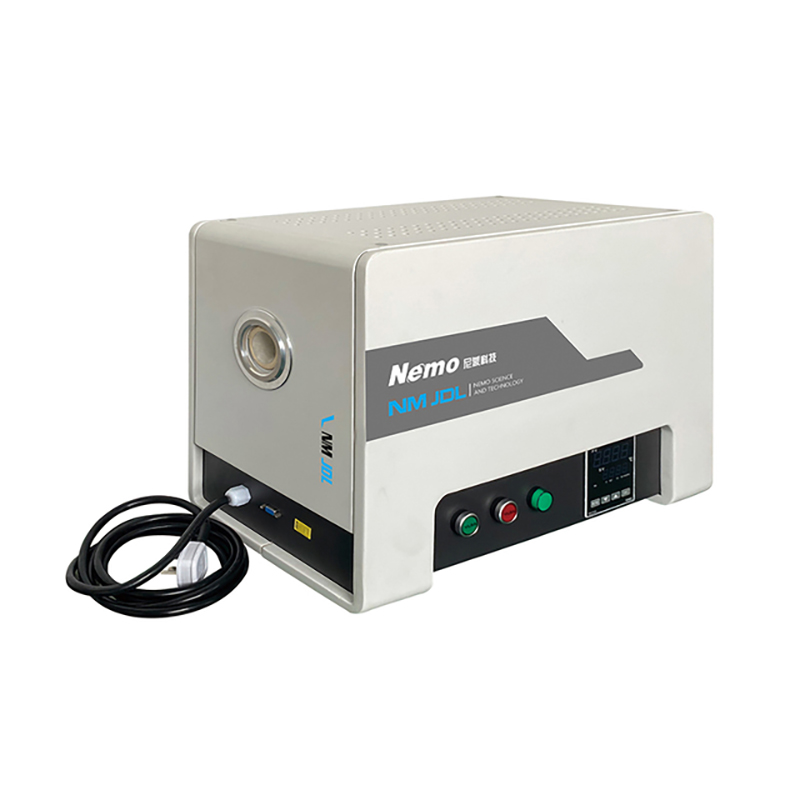

NM-JDL 系列热电偶检定炉主要用于廉金属热电偶（K、E、J、N 型）、工作用贵金属热电偶（S、R 型）、标准热电偶（S、R 型）在 300-1200℃温度范围内的检定 / 校准。

产品主要技术指标均符合相关检定规程和 JJF1184-2007《热电偶检定炉温度场测试技术规范》要求。

1.热电偶检定炉用途

NM-JDL600A 热电偶检定炉用于工作用廉金属热电偶（K 型、E 型、J 型、N 型）、工作用贵 金属热电偶（S 、R 型）在 300～12000C 温度范围内的检定。

按照热电偶国家计量检定规程，将检定炉的高均匀温区扩宽，保证了检定的准确性。

2． 热电偶检定炉执行检定规程

JJG351-1996工作用廉金属热电偶检定规程

JJG141-2000 工作用贵金属热电偶检定规程

JJF1184-2007 热电偶检定炉温度场测试技术规范

JJF1637-2017 廉金属热电偶校准规范

3． 热电偶检定炉主要技术指标

3.1 炉膛尺寸：Φ40×600mm

3.2 使用温度：300～1200oC

3.3 额定功率：220VAC，3.5KW

3.4 允许升温速率：≤40℃/min

4． 热电偶检定炉安装使用

4.1 控温热电偶插入炉膛左侧，标准、被检热电偶从右侧插入；

4.2 系统供电电源不稳定或存在干扰等情况而引起温度控制不稳定时，应增加 5KVA 交流净

化电源。

4.3 先安装、连接好标准热电偶和被检热电偶，再打开总电源开关进行通电操作。

4.4 通过调节热电偶检定炉控制系统或其他温度控制设备的特大输出功率限制，使检定炉

在升温过程中，升温速度限制在 40℃/min 以内，防止过快升温造成设备损坏。

4.5 自动检定时，仪表的参数修改和运行、检定炉的升温过程由计算机自动控制。

5、热电偶检定炉注意事项

5.1 炉膛内应保持清洁。热电偶装好后，炉口应用耐火材料封堵。

5.2 检定炉初次使用时应将炉温升至 500 ℃左右，恒温 2 小时进行烘干处理方可使用。

5.3 检定炉长期不用时，应放于干燥通风处保存。再次使用时应先烘干。

5.4 为了安全，检定炉必须可靠接地，电源必须接 220v 交流 16A。
