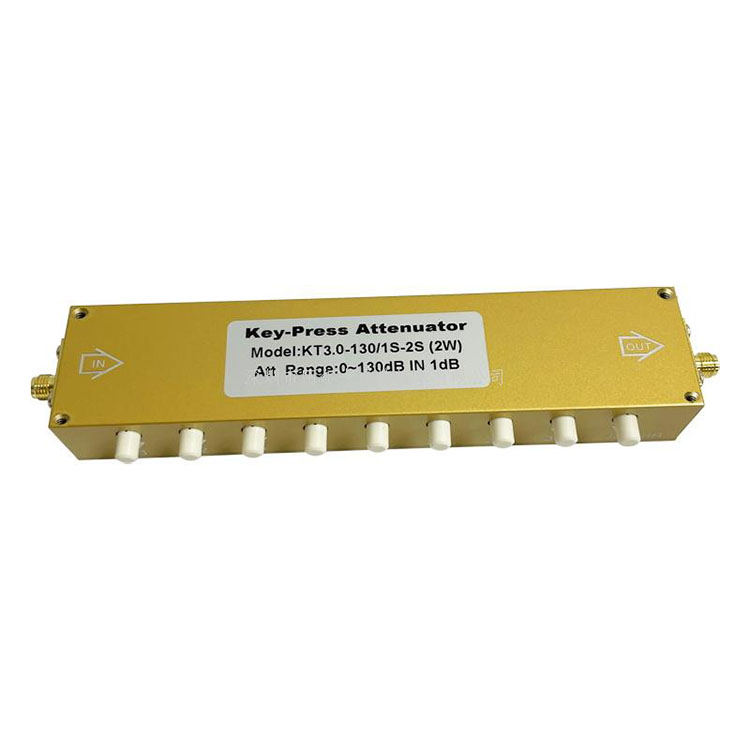

KT3.0-130/1S-2S 按键可调衰减器技术规格书

KT3.0-130/1S-2S 型步进式同轴衰减器可在不中断电路的情况下以 1dB步进形式调节电路的信号电平，也可以作为仪器设备的机内衰减器，用于调整测试系统中的功率电平，具有体积小、精度高、稳定可靠等特点。

1、工作频率： DC-3.0GHz

2、衰减调节范围：0-130dB 1dB 步进

3、衰减步进：1、2、4、8、16、20、20、30、30（dB）

4、插入损耗： ≤3.8dB

5、 驻波比： ≤1.35

6、单键衰减精度: ±1.0dB Max（1-20dB）

±1.2dB Max（30dB）

多键衰减精度： ±1.0dB Max（1-10dB）

±2.0dB Max（11-40dB）

±3.0dB Max（41-70dB）

±5% Max （71-130dB）

7、额定功率：2W

8、连接器形式：SMA－K-K

9、温度范围：-10℃～+50℃（运行）

-40℃～+70℃（未运行）

10、外形尺寸：144*20.5*31.5mm

11、重量：170g

使用注意：

1、开关寿命 5000 次，以 15-20 次/秒速度运行 5000 次。

2、使用时轻按轻放，以免开关产生松动、弯曲等机械变形。
