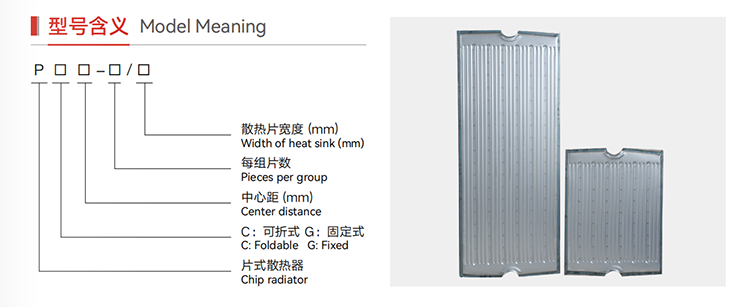

产品概述

片式散热器是用于油浸式变压器、电抗器等变压器类产品的冷却装置，是按照中华人民共和国专业标准JB/T5347-1999变压 器用片式散热器设计制造的。按连接方式可分为固定式和可拆式两种型式；按冷却方式可分为自冷式、风冷式及强油风冷式三 种型式。本厂生产的片式散热器有固定式、可折式、底吹式各种规格系列，欢迎用户选用。

使用须知

PC 型可拆式散热器上集流管上有放气塞作放气用，下集流管上有放油塞作放油用。当变压器注油时，应将每组散热器上的 放气塞放开，待放气孔有油溢出时，再将放气塞拧紧。

运输、安装、冲洗时不得将散热片的油道碰瘪、损坏。 用户如对散热器进行密封试验，其压力不得大于 120kPa。

用户如需对热散器进行真空强度试验，应在不充油状态下进行，压强不大于 133Pa，持续时间不大于 10min。 散热器装用前，请用户检查塑料盖板或钢盖板是否密封完好，如有损坏致使内部被污秽时需进行清理，以保证内部清洁。

安装方式

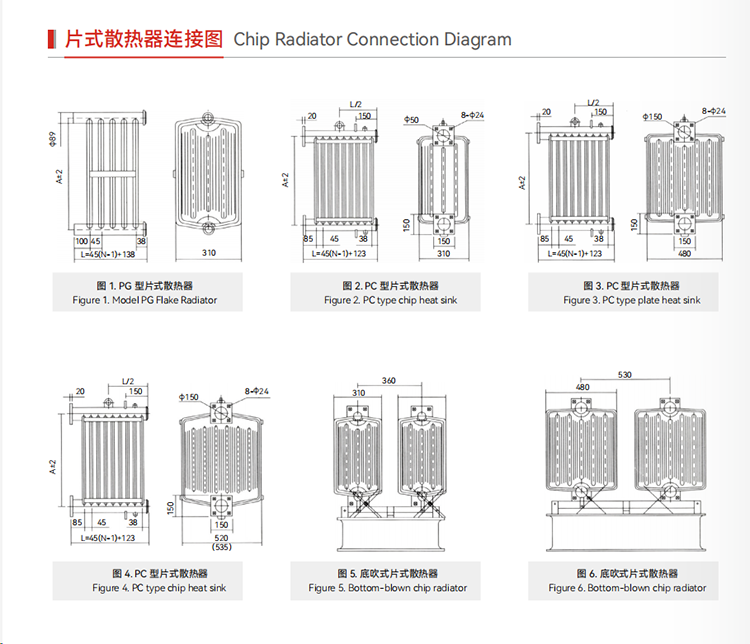

PG 型固定式散热器 ( 见图 1 ) 直接焊接在变压器箱壁上使用。

PC 型可拆式散热器（见图 2、图 3、图 4）用法兰紧固在变压器箱壁管接头上使用，上、下集流管上各有一个搭子，可用 来安装连接散热 G9 的拉板。

底吹式散热器（见图 5、图 6），每两组散热器悬挂一只风机，当同侧散热器组数为奇数时，中间那组散热器可不安装风机。在 每组散热的下集流管上有两块吊板。

长短两根扁钢分别固定在两组散热器的前后吊板上，然后风机通过三块弯板连接在扁钢上。
