BHD1-40660-6G矿用隔爆型低压电缆接线盒

警 示：

 　  1、本产品在煤矿井下与其他设备连接或检修时，严禁带电操作、开盖！

　　2、维修时应注意防止“失爆”（保护隔爆面；注意紧固件和引入装置里的橡胶密封圈）！

　　3、非专业人员不得擅自开盖！严禁带电开盖！使用屈服应力≥640MPa（性能等级为8.8级）的紧固件！

　一、主 要 用 途

 　　BHD1-40/660-6G矿用隔爆型低压电缆接线盒是一种给煤矿井下现场低压电缆接线用的防爆设备。用在煤矿井下具有煤尘、瓦斯的爆炸性气体环境中。

　二、使用环境条件

 　  a、环境温度：-20℃～+40℃；

　　b、平均相对湿度：不大于95％（+25℃）；

　　c、大气压力：80kPa～106kPa；

　　d、无强烈震动和冲击的地方；

　　e、煤矿井下有煤尘等爆炸性气体环境；

　　f、在无严重淋水、积水、破坏绝缘的腐蚀性气体场合。

　三、防 爆 型 式

 　  a、防爆型式为矿用隔爆型，防爆标志为“Exd I Mb”；

　　b、电缆引入装置型式为压紧螺母式；

　　c、按用途分为连接电缆式。

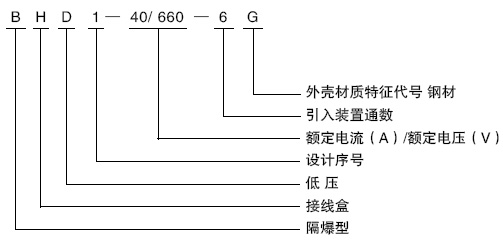

　四、型 号 含 义

五、工 作 原 理

 　　BHD1-40/660-6G矿用隔爆型低压电缆接线盒采用防爆外壳，把可能因产生火花、电弧的电路部分与壳体外爆炸性气体混和物隔开，从而达到隔爆的目的。隔爆接合面参数符合GB3836.2-2010的规定，电缆引入装置符合GB 3836.1-2010的规定。

　六、技 术 特 性

 　 基本参数（符合MT 429-2008第3.3条的规定，具体如下）

　　a、额定电压：AC660V；

　　b、额定电流：40A；

　　c、交流电源额定频率：50Hz；

　　d、接线盒为不间断工作制。

　七、外形尺寸和重量

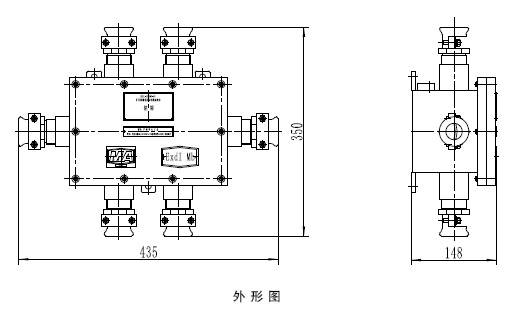

 　  a、外形尺寸（长×宽×高）435 mm×350 mm×148 mm；

　　b、整机重量：约18kg。

 八、安装与调试

 　  a、安装时应检查铭牌的防爆标志与安装环境是否相符合；

　　b、打开接线盒，用板手拧开电缆引入装置的压紧螺母，将电缆线与接线盒中接线端子牢固相连接，然后盖上接线盒上盖，并拧紧紧固螺丝；

　　c、接线盒上的接地螺丝须用接地导线可靠接地。

 　九、使用注意事项

 　  a、严禁带电开盖；

　　b、开盖后，如发现接线端子不正，切不可用工具扳撬；接线时注意切不可用力过猛，以免螺丝滑扣，造成接触不良；

　　c、接线盒安装地点应避免淋水；

　　d、维修时应注意防止损坏隔爆面；

　　e、注意保护紧固件及引入装置内的橡胶密封件。

 　十、故障分析与排除

 　  a、接线盒长期使用后如发现断电，断电源后打开盖，检查电缆是否松脱，如松脱将电缆压紧即可；

　　b、接线盒出现故障时应立即检修，用户自己无法处理时应联系生产厂家。
