DFB4/7.5矿用隔爆型电磁阀

一、主 要 用 途

 　　DFB4/7.5矿用隔爆型电磁阀(以下简称电磁阀)是适用于可在周围空气中的煤尘、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量的矿井中使用，能作为井下自动及其它管路中控制全开或全闭之用，与系统控制设备配合构成带式输送机控制系统。

　二、使用环境条件

 　　电磁阀在下列条件下应能可靠工作：

　　a、环境温度－10～+40℃；

　　b、平均相对湿度不大于95%（+25℃时）；

　　c、大气压力：80～106KPa；

　　d、无显著振动和冲击的场合；

　　e、煤矿井下有煤尘等爆炸性混和物，但无破坏绝缘的腐蚀性气体的场合；

　三、防 爆 型 式

 　　a、防爆型式：矿用隔爆型；

　　b、防爆标志 “Ex db I Mb”；

　　c、分类：常闭式。

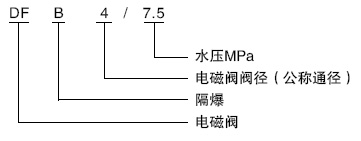

　四、型 号 含 义

五、外形尺寸、重量及安装尺寸

 　　本电磁阀分为上部阀体与下部阀座两部分结构，上部阀体为园筒形结构，内部有电磁体，作为控制阀门开闭的动力源，下部阀座内有导水阀口，过滤器等部件，其中过滤器能有效阻挡直径大于1m m的有害杂质通过，这样既可避免喷头易堵塞，又降低了矿工人员的劳动强度。其工作原理是：未通电时，阀芯为初始态，导水阀口关闭，水不能流通，通电之后，在电磁效应的作用下，电磁体能产生足够的推力，克服水的压力，使阀芯脱离水阀口，水即流通。本电磁阀作为水、油、乳化液以及粘度小、无悬浮物的液体管路中控制全开、全闭之用。

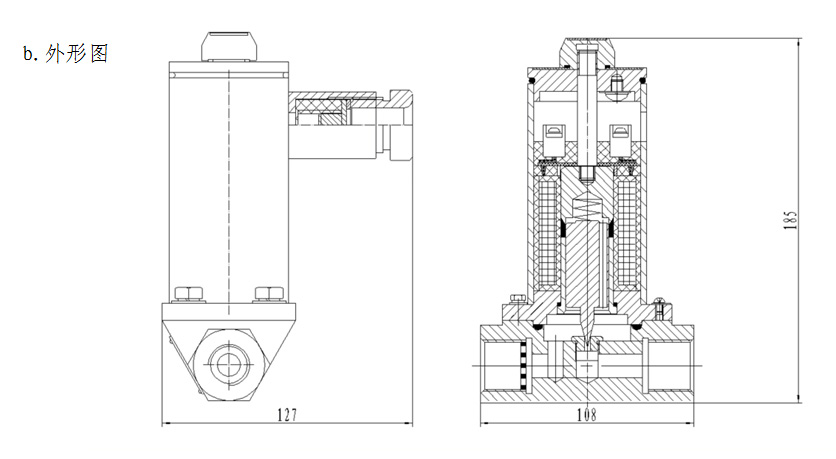

　六、外 形 图

 　　a、外形尺寸（长×宽×高）:108mm×127mm×185mm 重量 ：约3.5Kg；

　　b、外形图：

七、技 术 数 据

 　　a、额定电压：应符合MT/T715-1997第4.6条规定，具体见表1

b、电压适应范围：供电电压在额定电压的80％～120％范围内波动能正常工作；

　　c、密封性：在1.1倍高水压下无泄漏。

　　d、电磁阀公称通径与水压适应范围和外接管路尺寸关系应符合MT/T715-1997第4.5条规定，具体见表2

　八、故障及排除办法
