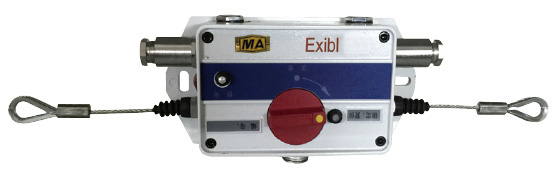

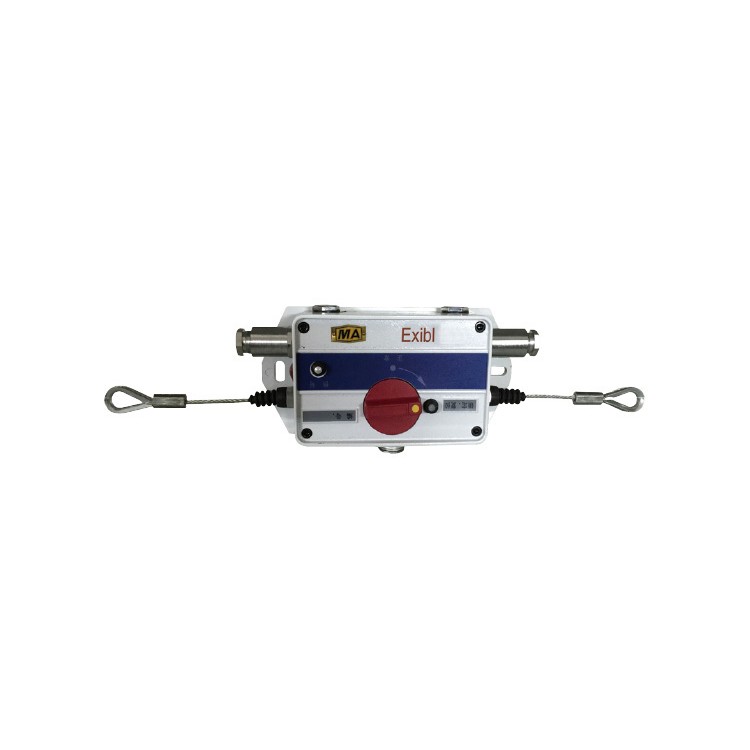

KHJ0.1/12L煤矿井下紧急闭锁开关

一、主 要 用 途

 　　KHJ0.1/12L煤矿井下紧急闭锁开关（以下简称闭锁开关）是胶带输送机、猴车的主要保护装置之一，适用于煤矿井下有煤尘等爆炸性危险环境中，“使用于经本安检验合格的电路中”接入本安型系统信号控制中，当输送机沿线发生各类意外，操作人员可就地拉动沿线绳索至闭锁开关动作，使胶带输送机控制系统断电停机。闭锁开关也可用于地面上非爆炸性场所，如钢铁厂、水泥厂、发电厂、港口和码头等有胶带输送机的场合，作沿线拉绳紧急闭锁保护用。

　二、使用环境条件

 　　闭锁开关在下列条件下应能可靠工作：

　　a、环境温度-10～+40℃；

　　b、平均相对湿度不大于95%（+25℃时）；

　　c、大气压力：80～106KPa；

　　d、无显著振动和冲击的场合；

　　e、在无严重淋水、积水、破坏绝缘的腐蚀性气体场合；

　　f、在煤矿井下有瓦斯煤尘爆炸性混和物的环境工作。

　三、防 爆 型 式

 　　防爆型式和标志：矿用本质安全型，标志：ExibⅠMb

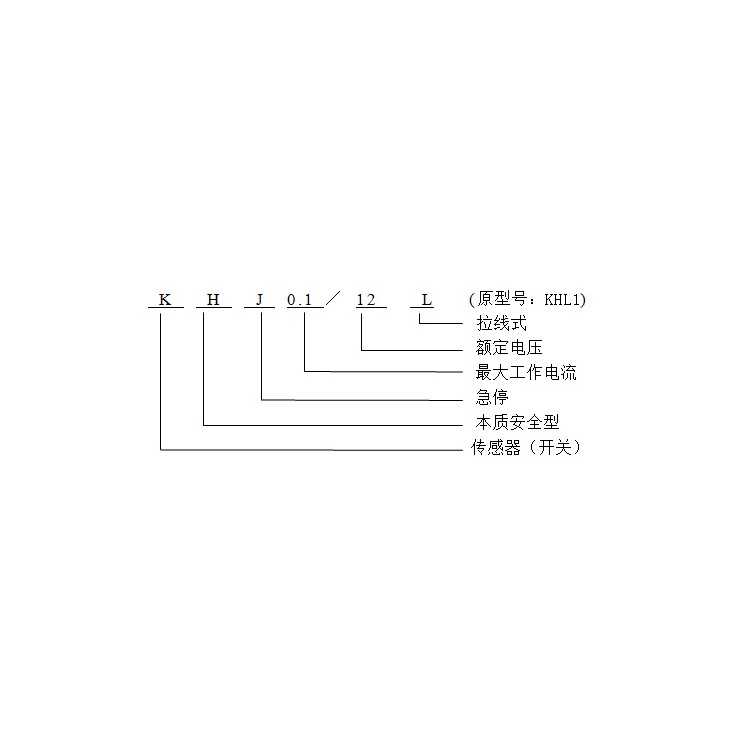

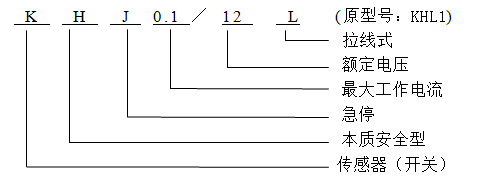

　四、型 号 含 义

 五、外形尺寸、重量及安装尺寸

 　　a、外形尺寸(长×宽×高) 490 mm×180 mm×78mm

　　b、重量：约4kg；

　　c、安装尺寸：固定螺钉中心距为226 mm±1 mm。

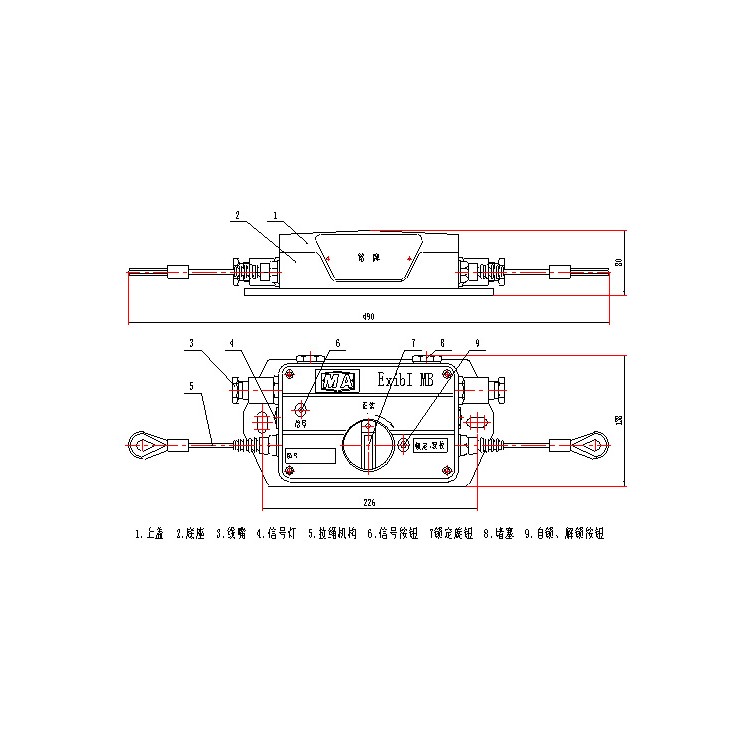

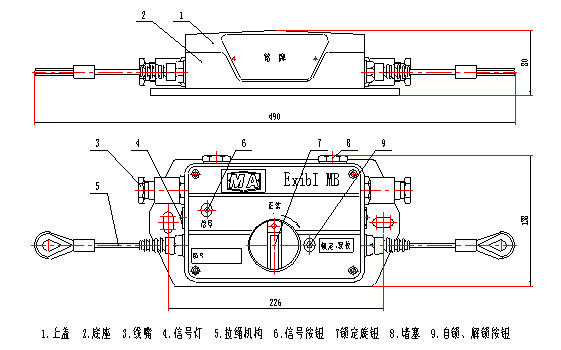

　六、外 形 图

　七、技 术 数 据

 　　a、动作力：40～120N；

　　b、动作方向：双向动作；

　　c、复位力：≤10N；

　　d、动作行程：8mm～20mm；

　　e、额定工作电压：DC12V，******工作电流：≤0.1A；

　　f、引入电缆******外径：Φ10mm；

　　g、出线喇叭口数量：2只（备用2只）；

　　h、动作性能：拉动闭锁开关任意一端钢丝绳，闭锁开关受动作力后应立即动作并锁定，

　　　　同时有警示牌指示，必须在人工复位后方可解锁。
