一、概述：

岩石三轴仪适用的试验方法标准 SL264-2001《水利水电工程岩石试验规程》，GB/T 50266-2013 ≤工程岩体试验方法标准≥，GB/T23561.9-2009≤煤和岩石物理力学性质测定方法≥。依据国标等相关标准研制，在行业内注重实际，操作简单，数据精准为原则。

二、主要特点：

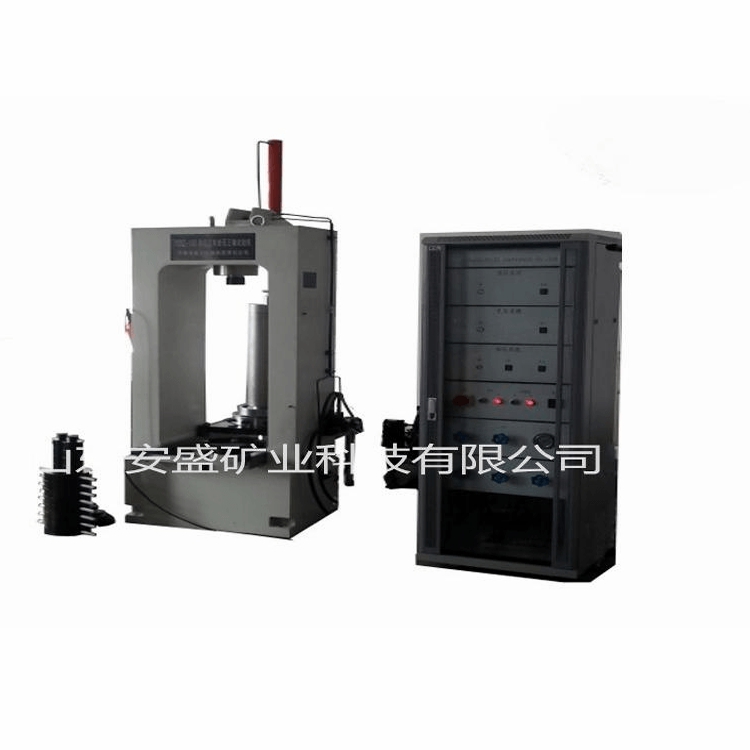

岩石三轴仪主要由高刚度主机、压力自平衡式三轴压力室、增压器、伺服液压源、伺服阀、空气压缩机组、测控系统、计算机系统等部分组成。

 1. 高刚度主机主机为门型框架式高刚度结构。工作油缸放置在框架的下横梁中部，两侧配置轨道，方便三轴压力室安装和拆卸。框架上横梁中部安装球面压板，可自动调心，使压板与压缩杆端部紧密接触。

2. 压力自平衡式三轴压力室压力室采用压力自平衡技术。采用高强度合金结构钢制成，各压盘及传压活塞杆采用轴承钢经过热处理及精密加工而成。压力室放置在移动小车上，可沿轨道移动，装卸试样方便。

3. 增压器是将系统的工作油液经过压力放大后而输出的超高压油源，超高压油液供给三轴压力室。做为侧向压力（即围压）。

4. 伺服液压源伺服液压源由高压柱塞泵组、溢流阀、精密滤油器、温度传感器、冷却器等组成的伺服油路系统及围压增压系统等部分组合而成。

5. 排液总成，排除压力室内介质。

6. 微机控制电液伺服岩石三轴仪中的测量控制系统由轴向力传感器、围压传感器、轴向变形传感器、径向变形传感器、位移传感器、全数字式测控器、伺服阀等部分组成。

6.1 设有12个测量通道，其中力2个通道；轴向及径向变形各1个通道；位移2个通道。

6.2 测量分辨力高，在全程范围内部变化，内外不分档。

6.3 具有自动清零、标定、自动存储功能。

6.4 具有恒试验力、恒变形、恒位移、匀试验力速率、匀变形速率控制功能。

6.5 具有超载、超量程、油路堵塞、超油温、试件断裂等保护功能。

三、系统标准配置：

 1. 刚性主机 一台（主机结构及刚度根据用户要求），目前图片为标配。

2. 压力自平衡式三轴压力室 一台

3. 增压器 一套

4. 伺服液压源 一台

5. 全数字伺服控制器 一台

6. 排油装置总成 一套

7、电脑一台

四、主要技术参数：

1、主机刚度达6GN/m以上

2、轴向试验力1000kN，测力分辨率10N，测力精度±1%。

3、围压60Mpa，围压测控精度±2%，围压分辨率0.01MPa。

4、、变形测控范围:轴向0-8mm 径向0-4mm 测量分辨率0.0001mm 测量精度±1%

5、位移测控范围: 0-100mm 测量精度<±0.5%FS 测量分辨率高于万分之一

6、控制波形：用户根据需要可任意设定包含有加载、保载、卸载环节的多种程序波形（自编程序）； 以后升级增加功能方便，要求软件具备自主知识产权，软件著作权编号为：软著登字第4019370号。

7、极限控制：当轴向变形、径向变形、时间等参数达到极限值或预设置、试样断裂、油路堵塞和油温过高时均可自动保护。

8、空间高度：850mm,宽度：400mm(完全可以放置下巴西劈裂夹具，三轴室)

9、试样规格： Φ50x100mm。

10、主机外形尺寸：800*1500*2300mm

11、油源占地尺寸：2500*1100*500mm

12、控制柜占地尺寸：700*700*2000mm

13、重量（约）：5100KG

14、可以扩展孔隙水压力、高低温环境、岩石蠕变等试验。
