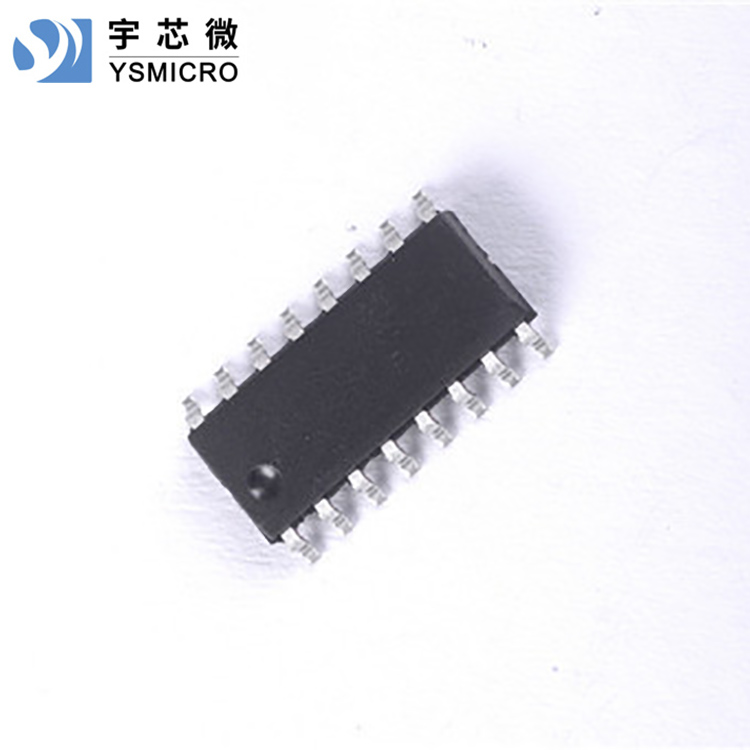

通用LED驱动芯片 74HC595D的描述：

        74HC595D 是一种具有 8 位锁存、8 位串行输入、 8 位串/并行输出、 串—并移位寄存器和三态输出功能的通用 LED 驱动芯片。具有 8 位移位寄存器和一个存储器，三态输出功能。 移位寄存器和存储器是分别的时钟。数据在 SCK 的上升沿输入，在 RCK 的上升沿进入的存储寄存器中去。移位寄存器有一个串行移位输入（SER），和一个串行输出（Q7’），和一个异步的低电平复位，存储寄存器有一个并行 8 位的，具备三态的总线输出，当使能时G （为低电平），存储寄存器的数据输出到总线。它可以与其他公司生产的 74HC595D 完全兼容。

通用LED驱动芯片 74HC595D的功能特点：

• 具有8位串行输入

• 具有8位串行和并行输出

• 具有移位寄存器直接清“零”功能

• 具有锁存与3态输出功能

• 能通过50MHz移位时钟

• 工作电压：2V-6V

通用LED驱动芯片 74HC595D的直流电器特性：
