24C04的描述：

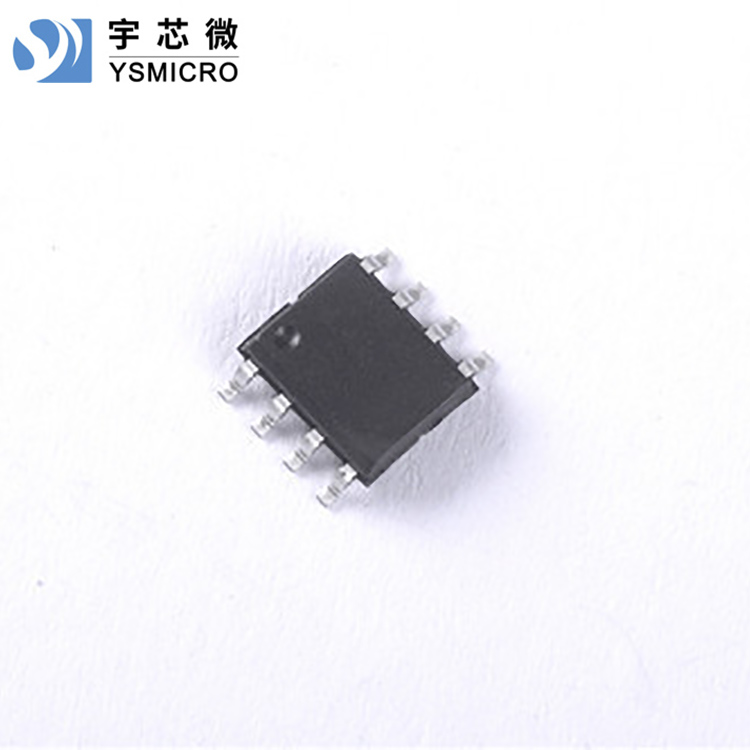

24C04是一个电可擦除PROM，采用512 X 8(4K bits)的组织结构以及两线串行接口。电压可允许低至1.8V，待机电流和工作电流分别为1μA和1mA。24C04具有页写能力，每页为16字节。24C04具有DIP-8和SOP-8 两种封装形式。
24C04的特点：
宽范围的工作电压 1.8V~5.5V
低电压技术
1mA典型工作电流
1μA典型待机电流
存储器组织结构：512 X 8(4K bits)
2线串行接口，完全兼容I2C总线
I2C时钟频率为1MHz(5V),400kHz(1.8V、2.5V、2.7V)
施密特触发输入噪声抑制
硬件数据写保护
内部写周期(zui大5ms)
可按字节写
页写：16字节页
可按字节，随机和序列读
自动递增地址
ESD保护大于2.5kV
高可靠性
擦写寿命：100万次
数据保持时间：100年
封装形式：DIP-8、SOP-8
无铅工艺，符合RoHS标准
24C04的极限值：
| 参数 | 符号 | 数值 | 单位 |
| 直流供电电压 | VCC | -0.3~+6.5 | V |
| 直流输入电压 | VIN | -0.3~VCC+0.3 | |
| 直流输出电压 | VOUT | -0.3~VCC+0.3 | |
| 存储温度 | TSTG | -65~+150 | ℃ |
| ESD电压(人体模型) | VESD | 2500 | V |
| ESD电压(机器模型) | 200 |
24C04的直流电气特性：
条件：TA=0℃~+70℃，VCC=+1.8V~+5.5V,除非另有注释
| 参数 | 符号 | 测试条件 | zui小值 | 典型值 | zui大值 | 单位 |
| 供电电流 | ICC | VCC=5V，100kHz 读 | 0.4 | 1 | mA | |
| VCC=5V，100kHz 写 | 2 | 3 | ||||
| 待机电流 | ISB | VIN=VCC或GND | 1 | μA | ||
| 输入漏电流 | ILI | VIN=VCC或GND | 3 | |||
| 输出漏电流 | ILO | VOUT=VCC或GND | 0.05 | 3 | ||
| 输入低电平电压 | VIL | -0.6 | VCC x 0.3 | V | ||
| 输入高电平电压 | VIH | VCC x 0.7 | VCC+ 0.5 | |||
| 输出低电平电压 | VOL3 | VCC=5V,IOL=3mA | 0.4 | |||
| VOL2 | VCC=3V,IOL=2.1mA | 0.4 | ||||
| VOL1 | VCC=1.8V,IOL=0.15mA | 0.2 |
