LCD驱动器芯片 HT1621B的特点：
工作电压：2.4V~5.2V
内部 256kHz RC 振荡器
外部 32.768kHz 晶体振荡器或 256kHz 外部时钟源
内部时基时钟源
2种可选蜂鸣器频率：2kHz 或 4kHz
可进入省电模式以减少功耗
内建时基发生器和 WDT 功能
时基或 WDT 溢出标志输出
8种时基/WDT 时钟源频率选择
32x4 LCD 显示
内建显示数据 RAM：32x4-bit
3 线串行接口
提供内部 LCD 驱动时钟源
软件配置特性
数据模式和命令模式操作指令
读/写地址自动递增
3 种数据存取模式
VLCD 引脚用于调节 LCD 工作电压

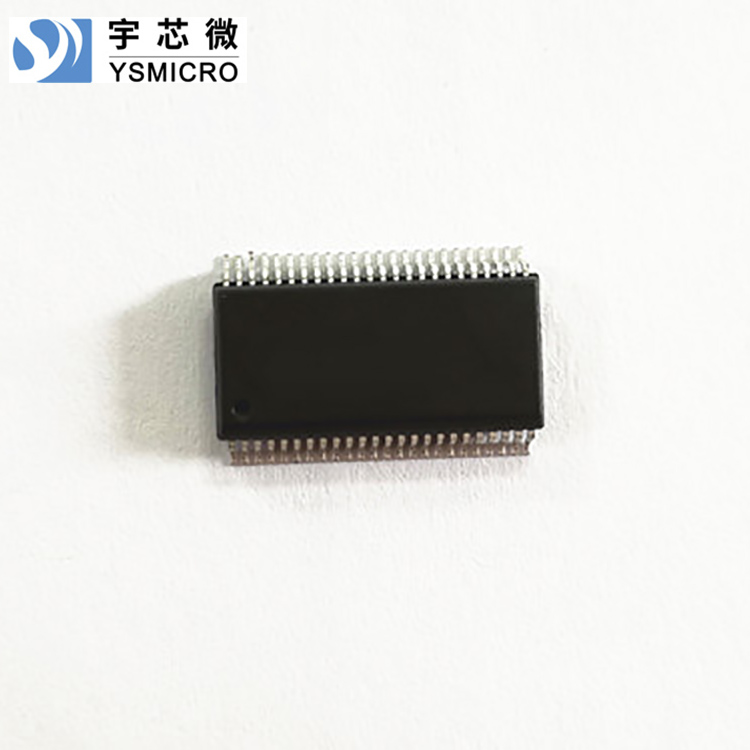

封装形式：SSOP48
LCD驱动器芯片 HT1621B的引脚配置图和方框图：
LCD驱动器芯片 HT1621B的极限参数：
电源电压：VSS-0.3V~VSS+5.5V
输入电压：VSS-0.3V~VDD+0.3V
存储温度：-50℃~125℃
工作温度：-40℃~85℃
LCD驱动器芯片 HT1621B的直流电气特性：
Ta=25℃
| 符号 | 参数 | 测试条件 | MIN | TYP | MAX | 单位 | |
| VDD | 条件 | ||||||
| VDD | 工作电压 | 2.4 | 5.2 | V | |||
| IDD1 | 工作电流 | 3V | 无负载，LCD on，内部 RC 振荡器 | 150 | 300 | μA | |
| 5V | 300 | 600 | |||||
| IDD2 | 工作电流 | 3V | 无负载，LCD on，晶体振荡器 | 60 | 120 | μA | |
| 5V | 120 | 240 | |||||
| IDD3 | 工作电流 | 3V | 无负载，LCD on，外部时钟源 | 100 | 200 | μA | |
| 5V | 200 | 400 | |||||
| ISTB | 待机电流 | 3V | 无负载，省电模式 | 0.1 | 5 | μA | |
| 5V | 0.3 | 10 | |||||
| VIL | 低电平输入电压 | 3V | DATA,WR,CS,RD | 0 | 0.6 | V | |
| 5V | 0 | 1 | |||||
| VIH | 高电平输入电压 | 3V | DATA,WR,CS,RD | 2.4 | 3 | V | |
| 5V | 4 | 5 | |||||
| IOL1 | DATA,BZ,BZ,IRQ 灌电流 | 3V | VOL=0.3V | 0.5 | 1.2 | mA | |
| 5V | VOL=0.5V | 1.3 | 2.6 | ||||
| IQH1 | DATA,BZ,BZ 源电流 | 3V | VOH=2.7V | -0.4 | -0.8 | mA | |
| 5V | VOH=4.5V | -0.9 | -1.8 | ||||
| IOL2 | LCD COM 灌电流 | 3V | VOL=0.3V | 80 | 150 | μA | |
| 5V | VOL=0.5V | 150 | 250 | ||||
| IOH2 | LCD COM 源电流 | 3V | VOH=2.7V | -80 | -120 | μA | |
| 5V | VOH=4.5V | -120 | -200 | ||||
| IOL3 | LCD SEG 灌电流 | 3V | VOL=0.3V | 60 | 120 | μA | |
| 5V | VOL=0.5V | 120 | 200 | ||||
| IOH3 | LCD SEG 源电流 | 3V | VOH=2.7V | -40 | -70 | μA | |
| 5V | VOH=4.5V | -70 | -100 | ||||
| RPH | 上拉电阻 | 3V | DATA,WR,CS,RD | 60 | 120 | 200 | kΩ |
| 5V | 30 | 60 | 100 | ||||
