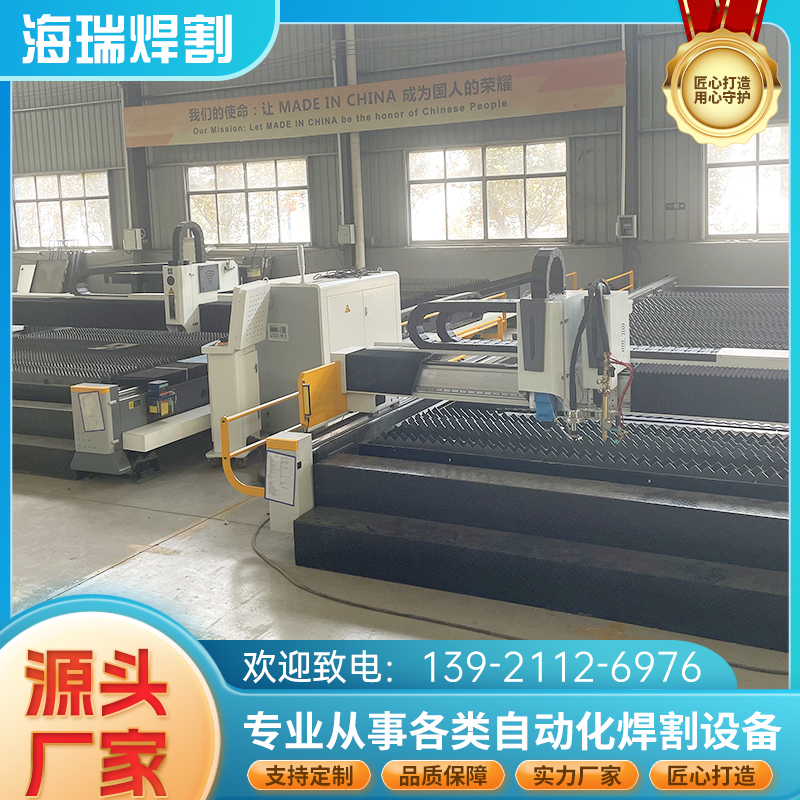

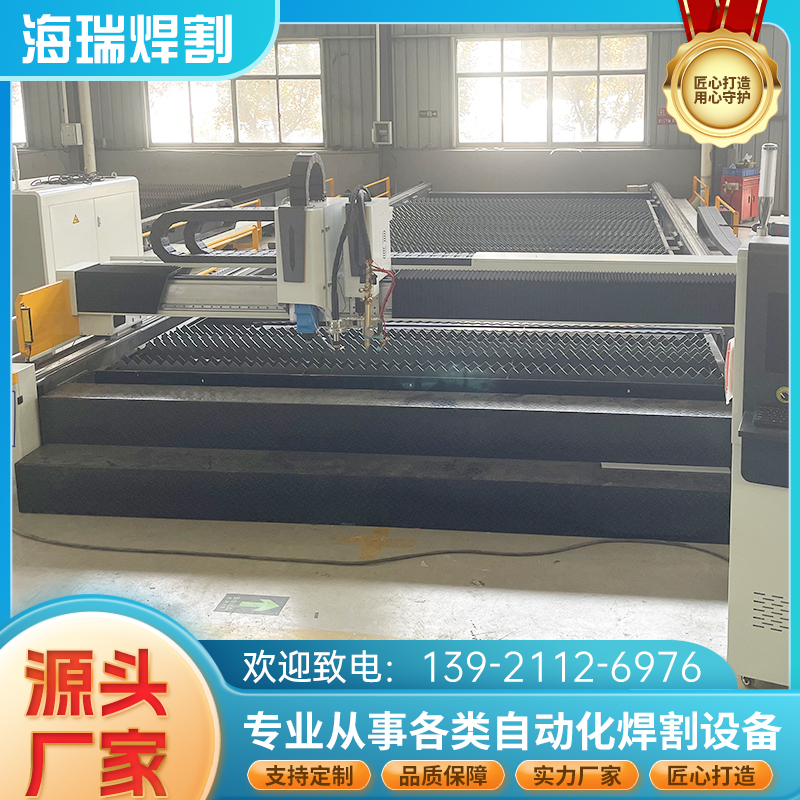

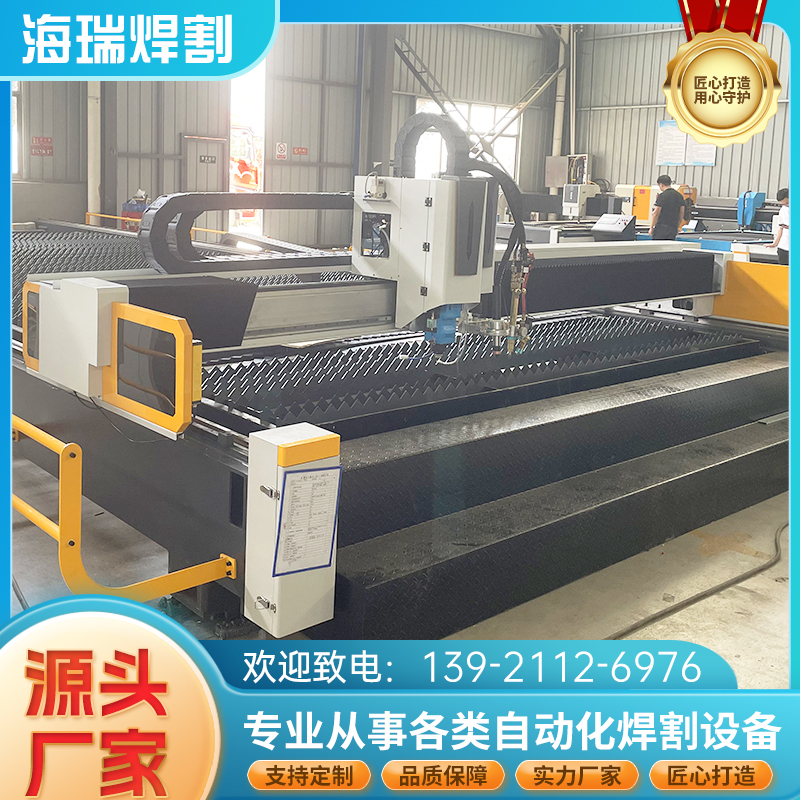

大型龙门式光纤激光切割机
大型龙门式光纤激光切割机是专门针对金属加工行业客户对大尺寸中厚板切割需求而自主研发设计制造的光纤激光切割机，是尖端光纤激光技术、精密机床制造技术及数控技术的融合。自主研发设计制造的框架式机床床身、航空级铸铝横梁和高精度驱动及传动部件保证了机床的高精度及高稳定性，从而保证了高切割精度。其zui大的特点为宽幅面、长行程、中厚板，zui大切割宽度可达5米，zui大切割长度可达50米，对于高精度切割中厚板，提供了一种极富竞争力的加工方式，可在大部分范围内取代对环境有较高污染的等离子切割机，配备抽风系统及废料收集小车，改善了工作环境的同时也方便了切割废料的清理。可根据实际需求选择不同品牌的光纤激光器及光纤激光切割头，是一款切割精度高、切割效率高及材料利用率高的光纤激光切割设备。
技术参数
HRLGFC-大型龙门式光纤激光切割机 | 序号 | 项目 | 参数 |
01 | 有效切割宽度 | 3000-5000mm | |
02 | 有效切割长度 | 12000-50000mm | |
03 | X轴有效行程 | 3100-5100mm | |
04 | X轴快速定位速度 | 80m/min | |
05 | Y1/Y2轴有效行程 | 12100-50100mm | |
06 | Y1/Y2轴快速定位速度 | 80m/min | |
07 | Z轴有效行程 | 180mm | |
08 | Z轴快速定位速度 | 30m/min | |
09 | X轴定位精度 | ±0.03mm | |
10 | X轴重复定位精度 | 0.02mm | |
11 | Y1/Y2轴定位精度 | ±0.03mm | |
12 | Y1/Y2轴重复定位精度 | 0.02mm | |
13 | Z轴定位精度 | ±0.01mm | |
14 | Z轴重复定位精度 | 0.005mm | |
15 | 光纤激光器功率 | 12000-40000W | |
16 | 防护等级 | IP54 | |
17 | 输入电源 | 3×380/400/415V，50/60Hz | |
18 | 设备主色 | RAL 5015天蓝色或客户定制 |
