无纸记录仪

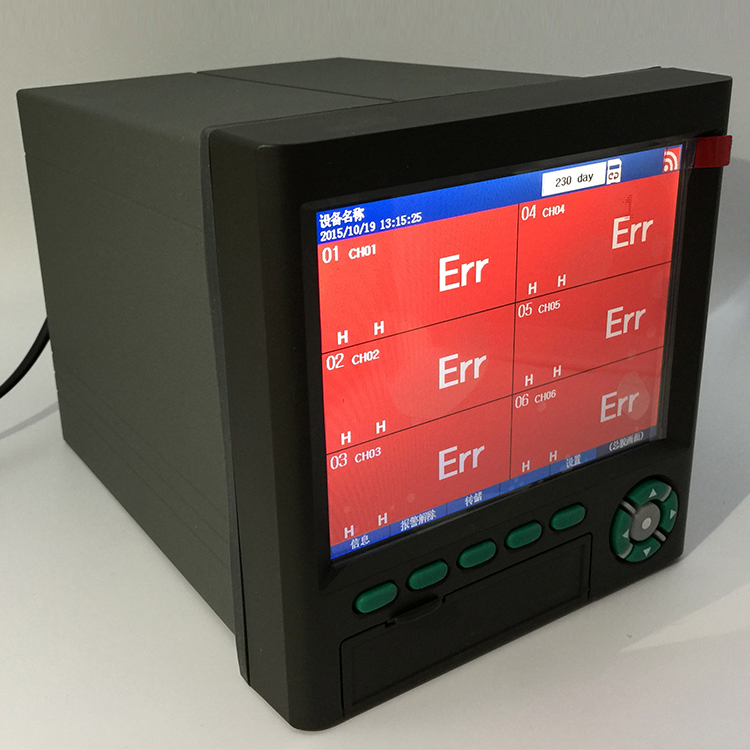

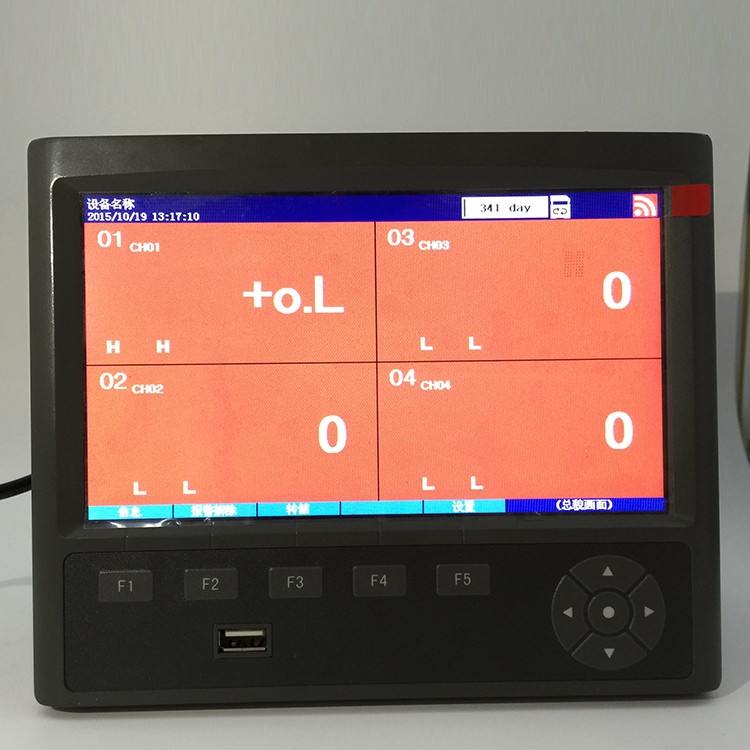

无纸记录仪是将采集的数据/运算数据以时间为基轴记录在仪器内部的存储系统中，无消耗任何常用的记录设施，如：纸张、笔墨。记录在仪器内部的存储数据，通过运算、模拟后显示在液晶屏。常用显示用液晶屏比较广泛。在液晶屏屏幕上，可以显示数字显示、棒图显示、曲线显示、报警列表等。

无纸记录仪采集的数据，常用的有：温度、压力、流量、液位、电压、电流、湿度、频率、振动、转速等。

无纸记录仪具有无纸记录、实时性好、精度高、带通信、可查寻的特点、智能化的功能。主要应用场合为：冶金、石油、化工、建材、造纸、食品、大专院校、生物科研、热处理和水处理等各种工业现场。

优势

无纸记录仪摒弃了传统有纸记录仪中使用的记录笔和记录纸，提高了记录仪本身的质量，增强了记录仪的稳定性和可靠性，更重要的是降低了记录仪的运行成本，方便了管理，提高了工作效率。采用液晶显示屏，丰富画面，并可以查看多种画面，如数字、棒图、曲线等。可以同时输入多种型号，多同时输入36路的信号。

概念

无纸记录仪是将工业现场的各种需要监视记录的输入信号，比如流量计的流量信号、压力变送器的压力信号、热电阻和热电偶的温度信号等，通过高性能32位ARM微处理器进行数据处理，一方面在大屏幕液晶显示屏幕上以多种形式的画面显示出来，另一方面把这些监察信号的数据存放在本机内藏的大容量存储芯片内，以便在本记录仪上直接进行数据和图形查询、翻阅。通过上位机管理软件，即可了解仪器记录信息，并可以打印曲线、图形，列表。

应用

无纸记录仪主要应用场合为：冶金、石油、化工、建材、造纸、食品、热处理和水处理等各种工业现场。随着科技的发展，无纸记录仪扩展了更多的功能，如PID调节、流量累积等，也向着越来越集成化的趋势发展；

分类

    彩屏无纸记录仪，蓝屏无纸记录仪，单色无纸记录仪，虫长图无纸记录仪，流量积算无纸记录仪，其中流量积算无纸记录仪是无纸记录仪的一个拓展应用。

组态方式

时间及通道组态。用于组态或修改日期，时钟，记录点数和采样周期。

页面及记录间隔的组态。各个通道的输入信号方式，量程上下限，报警上下限，滤波时间常数，以及开方与否的设置。对于流量信号，还可作开方，流量累计和流量，温度，压力的补偿。

由于输入信号的工程单位繁多，可通过组态选择合适的工程单位。如果带有PID控制模块，可实现PID控制回路。

通讯信息的组态。用于微机通讯地址和通讯方式的设置。

显示画面选择组态。无纸记录仪可显示九画面或更多画面的显示。可通过组态，选择需要显示的画面。

报警信息的组态。每个通道的上上限，上限，下下限和下限报警触点的设置。

  相关型号：LVPR300    LVPR400    LVPR201A    LVPR301
