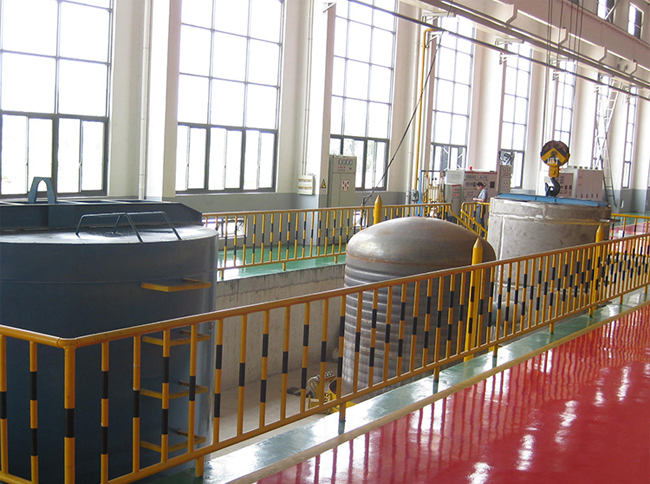

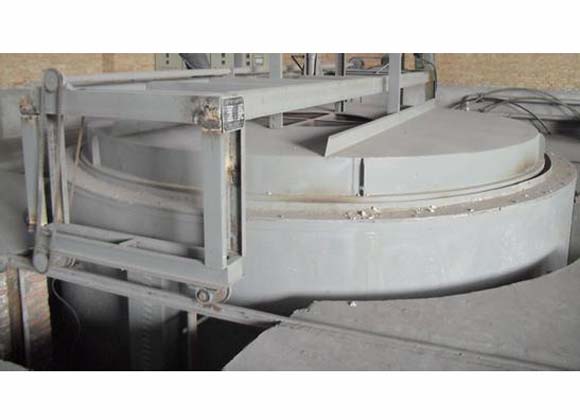

1、井式电阻炉是由炉体和一个可移动的炉盖及控制系统组成.炉体外壳采用型钢及钢板焊接成框架结构.

2、炉盖支承采用槽钢和导轨组合移动式。

3、加热元件采用上海电工合金厂生产的高电阻合金OC2L5电阻带布置在炉侧。

4、炉体采用高纯硅酸铝纤维棉压成板块筑成，炉壁悬挂电阻带加热，该结构主要特点是节能、发热效力高，能很快使温度上升。而且不易损坏。炉壁发热元件为OCr2L5电阻带。

5、炉底部分由于承重，采用高铝耐火砖砌筑，炉子中芯部位采用大圈套小圈的做法，里外加热，这样即增加了炉温均匀性，又降低了井式电阻炉的功率消耗，同时减小了炉子的配置功率，使变压器的利用空间更大。由于底部没有电阻丝，我们在上面加了铬锰氮垫铁，增加了环件中间炉温的流通性。

6、炉盖采用液压升降，电机控制自动行走。

7、控制采用一只液晶无纸记录仪记录，该记录仪取代了常规的中长图有纸记录仪，由于井式电阻炉温区多，以前基本都采用中长图有纸多点记录仪，而该表容易产生乱打点现象，经常打不成一条线，而是满天星，这样让客户非常不满工艺曲线，同时传真不方便，因为纸张超宽。液晶无纸记录仪的优点是显示清楚，数字、曲线、棒图可任选，工作日期时间一目了然，可调整偏差温度，

8、利用多区独立控制，采用上海国龙表TCW-32A，PID自动调节功率，可控硅控制。
