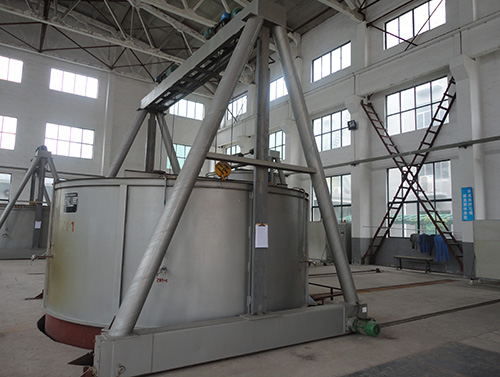

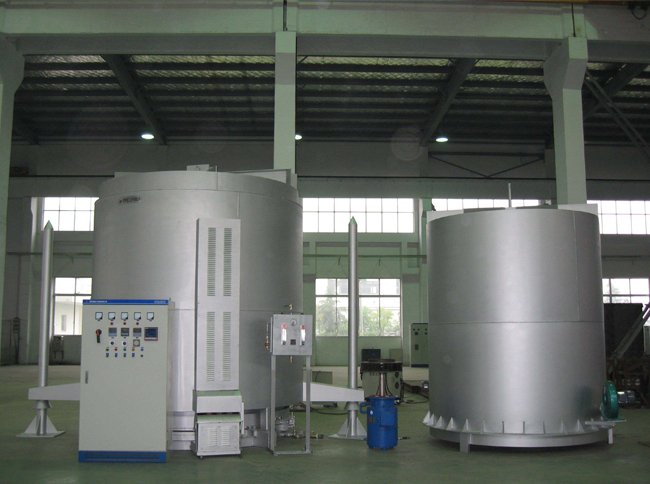

罩式回火炉每套退火炉有2个炉台、2个内罩，一个加热罩。一个冷却罩，一只炉台在加热升温和保温时，另一只炉台处于冷却，卸料过程，同 一只加热罩交替加热2只炉台可以节省能耗，并实现连续生产。

本设备采用耐热不锈钢罩与炉台之间严格密封，使工件材料与外界空气隔绝，在加热、保温和冷却过程中，始终处于高纯度氮、气体保护之中，从而使退火材料保持表面光亮无氧化。此外，由于在炉内有高强对流风机，炉内气氛形成强对流循环，促使炉温均匀，炉内各点温差可控制在±3℃内，从而使退火材料获得均匀一致的物理机械性能。

优点：

一、采用全纤维炉状结构，具有优良的节能性能，比同规格的砖体电阻炉节能30%，升温速度提高1倍；

二、炉体轻巧通过车间行吊机构可轻巧的移开炉体，露出装卸料的平台。

三、采用顶部行吊移开上罩体，便于设备保养与维修，提高炉子寿命。

四、罩式电炉可以一罩多只炉底座交替使用，提高生产率，节约投资。

罩式回火炉的退火工艺

A. 加热速度的确定钢的加热速度主要决定于钢的导热系数的大小。钢中碳含量和合金含量对热传导影响较大。如它们的含量高，则导热系数小，加热速度就要适当慢一些，避免内外温度差过大而造成组织和性能的不均。从室温到400℃，加热速度一般是不加限制的。根据在结晶过程的原理，带钢从室温到400℃，带钢内部组织无显著变化，轧制过程中被拉长的晶粒刚刚获得恢复，尚未形成再结晶，因此在此区间钢的加热速度越快越好。带钢由400℃加热到保温温度，加热速度对带钢的性能和表面质量都有相当大的影响。一般规定升温速度以30～50℃/h为宜，带钢从400℃加热到保温温度723℃以下期间，正是再结晶形成阶段，因而在这个温度区间加热速度必须予以控制。

B. 保温温度和保温时间的确定钢的再结晶温度不是固定的某一温度，它同带钢内部组织状态有关，实际生产中的再结晶温度是在570～720℃范围内根据产品选择的。保温温度及保温时间主要依据产品标准、技术条件及钢种和带钢的厚度来确定。保温时间、保温温度还与卷重、带钢厚度有关，卷重大、钢板厚，则保温温度高，保温时间也要长。对易产生层间粘结缺陷的钢质和薄规格的带钢，保温温度可适当低些，保温时间可短些。

C. 光亮退火要使带钢无脱碳、无氧化必须进行光亮退火。退火钢卷防止氧化的关键性问题是必须使保护罩内的压力满足工艺要求。另外，还要认真搞好冷吹和热吹。冷吹和热吹的目的是利用保护气体驱走内罩中的空气和钢卷带进的油气水分。热吹的作用是除了将内罩中的残余气体进一步赶尽之外，更重要的是将板卷带来的乳化液产生的油烟、水蒸气等有害物质全部驱走吹净，避免玷污钢板表面而降低钢板表面质量。
