产品名称：轴向内压式波纹管膨胀节

公称通径：DN15～DN5000 mm

工作压力：0.25～4.0 Mpa

设计温度：－20℃～1000℃

执行标准：GB/T12777-2008 标准

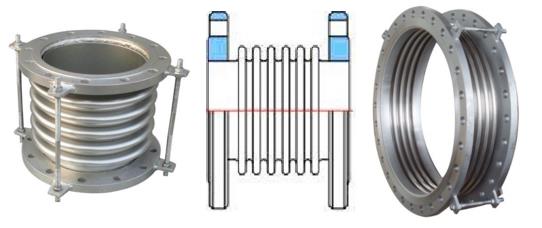

产品简介

轴向型内压式补偿器（膨胀节），由一个波纹管及结构组成，它通过波纹管的柔性变形来吸收管线轴向位移和少量的横向、角向位移，两端接管或直接与管道接管焊接、或焊接法兰再与管道法兰连接。补偿器上的小拉杆作为运输过程中的刚性支撑或作为产品与变形调整用，不能作为平衡压力推力的受力拉杆。该类结构简单，造价低，因而凡是在管线可用的地方应先予以考虑。

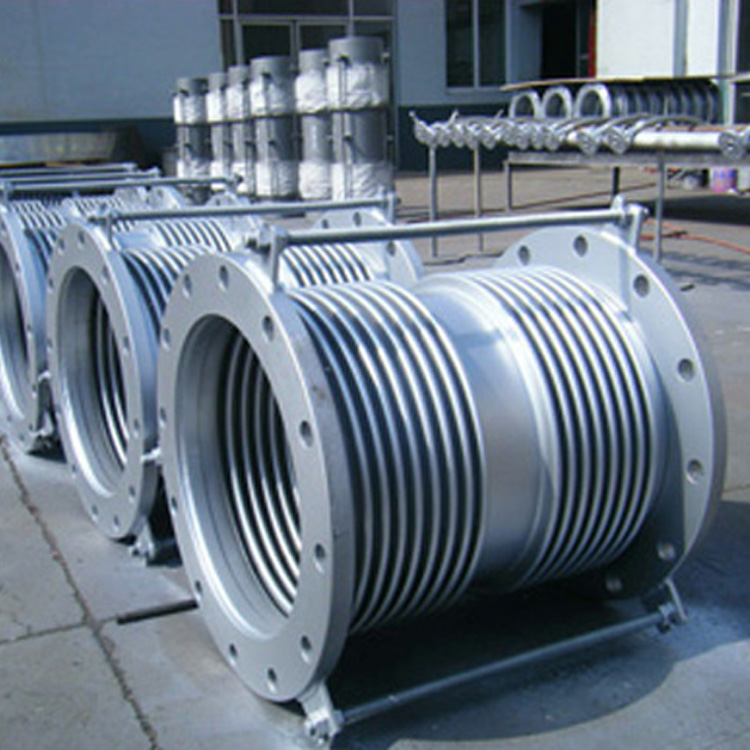

我公司生产的轴向金属波纹管膨胀节采用美国EJMA标准优化设计。产品在满足国内市场需求的同时，并出口到国外二十二个国家。被广泛应用到航天、航海、石化、冶炼、电厂、信息产业、工业装备制造和工程管道管系的连接上，有效的保证了压力管道在输送各种有害有毒易燃易爆介质时的高安全性能，避免泄露污染造成海洋、天空、工厂等环境污染。其产品特点是耐高温、耐高压、耐腐蚀、耐疲劳、耐磨损.

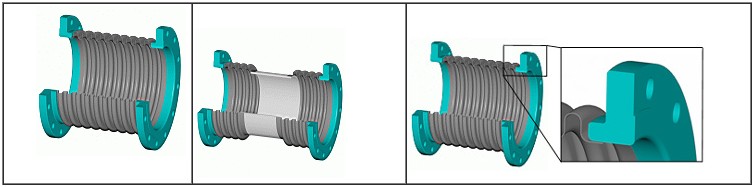

轴向内压式波纹管膨胀节的平板法兰连接：为了螺栓连接到管道系统中，任何一种类型的法兰都可以应用在金属波纹管膨胀节上。锻钢和平板法兰可以匹配2.5Mpa到5.0Mpa的压力和温度等级，通径标准可从15mm到5000mm。特殊法兰，如活套法兰或者角向法兰尺寸可从300mm到1800mm。任何尺寸的法兰均可定制。

轴向内压式波纹管膨胀节端管连接：任何一种管都可以连接在波纹管上并且焊在管道系统中。管径可从15mm到10000mm。材质可选用碳钢，可同样采用不锈钢和其它合金钢管。

压力及推力是由于压力施加在波纹管上所产生的力。这个力是系统压力乘以波纹管有效区域得出的。如果没有膨胀节，管道系统是会受到压力影响的，系统由于管道与张力是反方向的原因是不会移动的。当一个不受约束的膨胀节应用到管道系统中之后，管道中的力就会被膨胀节所吸收而不会对管道系统本身造成影响。这个压力及推力必须包含主固定支架或者受控制的膨胀节以承受压力推力的负荷。这个主固定支架必须能够承受压力推力和少量由于波纹管偏移所引起的力。

轴向内压式波纹管膨胀节安装导管装置的间距

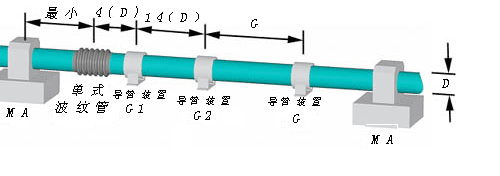

下图表明了典型的轴向式膨胀节安装的必要因素，必须要一致遵守。

导管装置G1:座落于四倍于膨胀节管直径的位置，如果膨胀节是外压设计的，导管装置是和膨胀节一体的,这时只有导管抓过内置和中间级的导管装置是需要的。 导管装置G2:座落于14倍于的膨胀节直径的位置，主固定支架从设计角度来看是主要的。它们必须可以抵抗任何施加在它们身上的力的影响。这些力包括压力及推力，波纹管刚度的阻力，管线的摩擦阻力以及弯道处的惯性力。

管道定线装置是一个正确设计的管道系统另外一个不可缺少的部分。管道中的热膨胀必须要得到控制以便波纹管只有轴向位移。一定要对管道定线装置进行设计，以便它们能够防止管道的弯曲和皱折。

江苏中鑫波纹管有限公司专业生产补偿器、膨胀节、挡板门、金属软管等产品。欢迎广大客户咨询订购！
