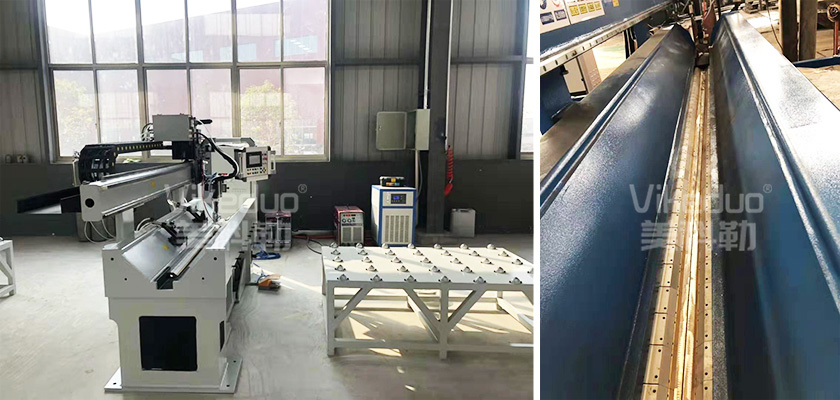

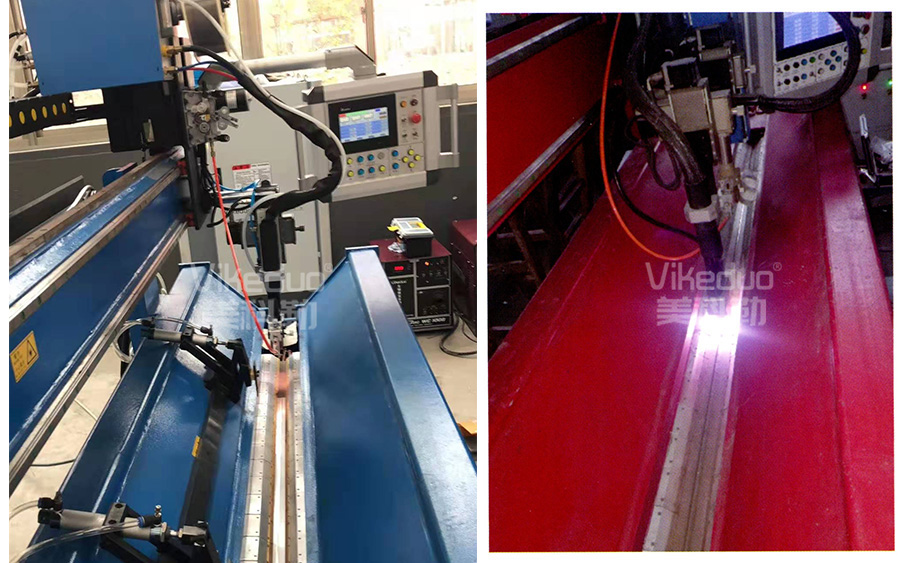

概述
拼板系列焊接工装主要应用于碳钢，不锈钢，钛合金，铝及其合金的平板对接，可配备TIG ，MIG/MAG,PAW,SAW等焊接工艺方法，焊接效果可达到单面焊双面成型。设备结构新颖，焊接过程可靠高效，全部控制过程采用触摸屏及plc控制。
工艺特点
● 可适用于厚度2-10mm范围内中薄板板材的拼装焊接；
● 采用琴键式夹紧方式，焊接时散热效果好，工件变形小，焊接质量高 ；
● 通过衬垫单面焊双面成形效果，并可以通过正反面保护得到朂佳的表面质量；
● 适合于TIG、MIG.PAW，SAW等多种焊接工艺方法；
● 可焊接碳钢，不锈钢，钛合金，铝合金等材质；
● 焊接形式;纵缝拼板；
技术参数
| 型 号 | PHM3000 | PHM4000 | PHM5000 | PHM6000 |
| 单枪可焊接朂大有效长度（mm） | 3000 | 4000 | 5000 | 6000 |
| 双枪可焊接朂大有效长度(mm) | 2700 | 3700 | 4700 | 5700 |
| 可焊板材厚度（mm） | 1.0-12 | 2.0-12 | 2.0-12 | 2.0-12 |
| 琴键单边朂大压紧力（kgf/cm） | 30 | 30 | 30 | 30 |
| 压指间宽可调范围（mm） | 10-40 | 10-40 | 10-40 | 10-40 |
| 焊接小车移动速度（mm/min） | 60-1200 | 60-1200 | 60-1200 | 60-1200 |
| 焊接小车朂大移动速度（mm/min） | 3000 | 3000 | 3000 | 3000 |
| 衬垫调整方式及行程（mm） | 电动50 | 电动50 | 电动50 | 电动50 |
| 备注可根据需要选择TIG PAW 焊接方式，也可选择P+T复合焊接方式 | ||||
