基本参数

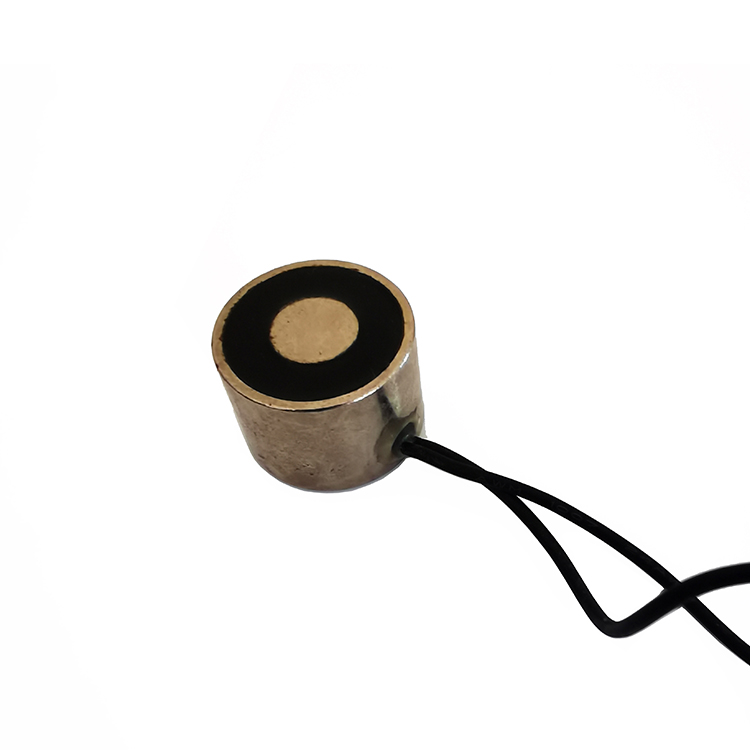

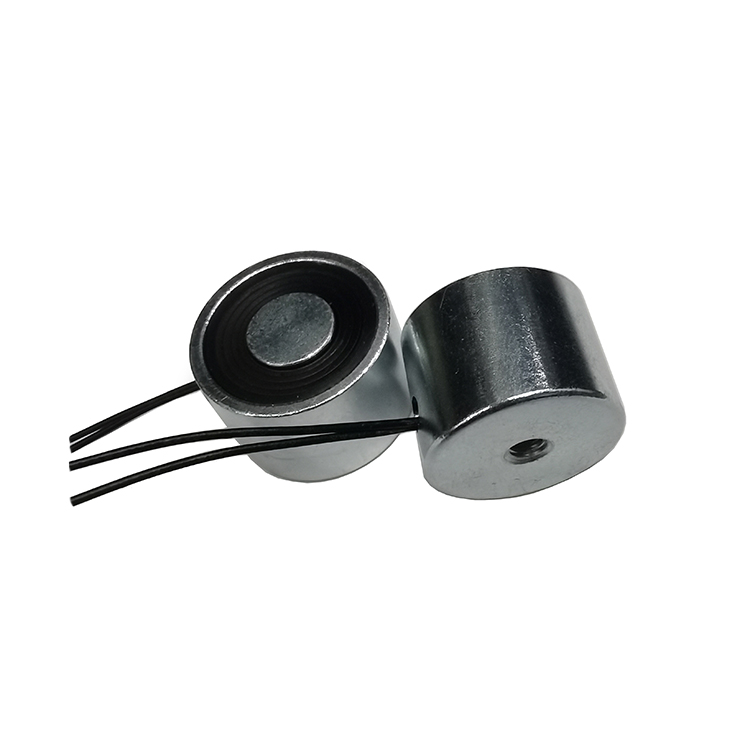

DX2015吸盘电磁铁轭铁采用直径20mm棒料整体加工而成，线轴采用尼龙加纤可耐高温，轭铁上自带内置安装螺纹，也可以根据需要加工成外置螺纹，适合DC-24V低电压。目前此类产品已在各类机械设备上使用。
结构及工作原理
Ⅰ 结构组成
DX2015吸盘电磁铁由线轴、轭铁、电线等基本零件构成。
2015电磁铁轭铁构成磁场传递部分；2015线圈、电线等构成磁场激发部分；
Ⅱ 工作原理
漆包线绕在线轴下，当对2015吸盘电磁铁加电时，磁场激发部分产生磁力，磁化磁场传递部分使其吸合面产生磁力从而吸起工件，当磁场激发部分断电时磁场传递部分无法产生磁力从耐工件脱离。
工作频率
| 工作频率=通电时间/（通电时间+断电时间）*100 | 100 | 50% | 25% | 10% |
| 连续通电 | 间隔通电 | |||
| 通电时间（秒） | ∞ | 200 | 18 | 3 |
| 功率W（20℃） | 1.8W | 3.6W | 7.2W | 20W |
| 备注：不同的工作电压，采用不同的通电率工作时，功率不变，电阻与电流会有变化。 选择时请注意核算所需要的电流，核算公式：电阻=电压*电压/功率 电流=功率/电压 | ||||
温馨提示：我司在默认状态下，此类2015吸盘电磁铁均采用100长期通电，也可以做成短时间通电，完全取决于客户实际使用时的状态进行选择。如果长时间通电，那么力量相对会小，短时间通电力量大但温升高。
相关参数
3.1 行程：0mm
3.2 尺寸：外径20mm*高度15mm
3.3 安装方式：卡位/M3螺纹安装
3.4 功率：默认1.8W
3.5 工作样式：通电吸合，断电释放
力量参数
| 工作循环 | 100ED | 50%ED | 25%ED | 10%ED |
| 力量( 克) | ≥1500 | ≥2000 | ≥2600 | ≥3800 |
外形尺寸
