基本参数

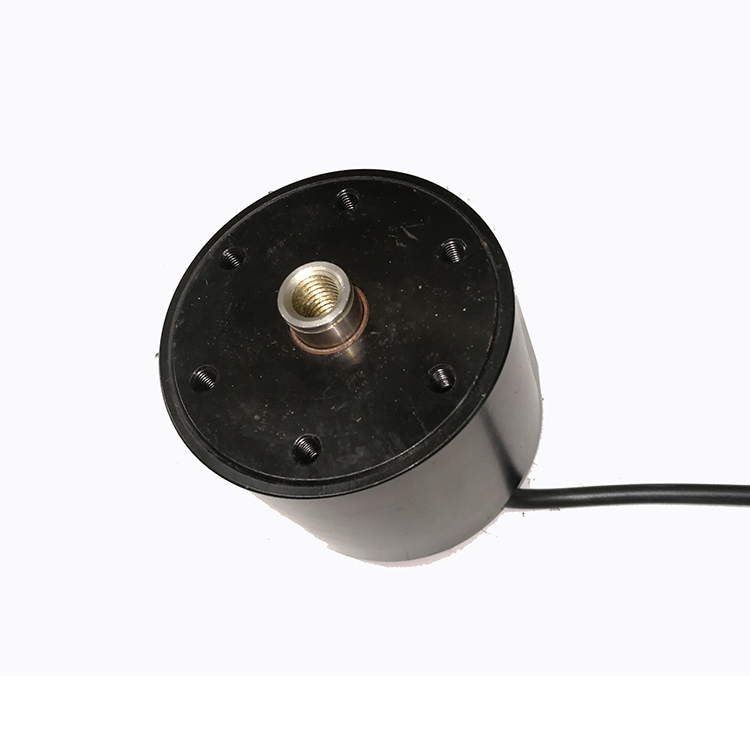

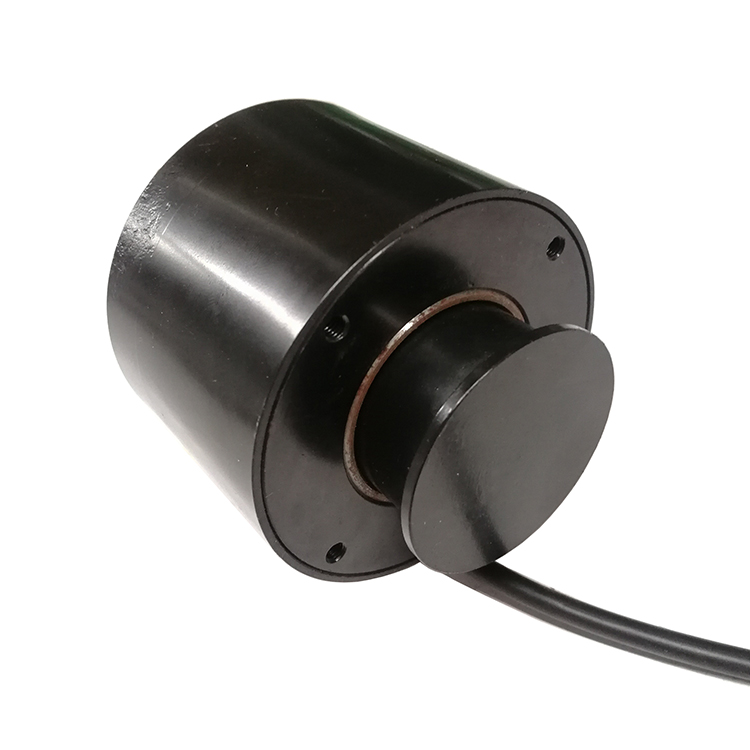

DO7050圆管推拉电磁铁适用于各类计量泵、流量泵、机械设备等上面。此产品直径为70mm，圆管长度为50mm，可动直径30mm，推杆直径2-10mm，适合行程15mm以内；采用螺纹安装固定；根据需要可加要成推、拉等结构样式。
结构及工作原理
Ⅰ 结构组成
DO7050圆管电磁铁由线轴、圆管铁、前盖、后盖、可动、电线等基本零件构成。推式结构增加推杆、导块等。
7050圆铁管、前盖、后盖组成磁场传递部分；7050线轴、漆包线、电线等构成磁场激发部分；7050可动、导杆、挡块组成的磁场作用部分。
Ⅱ 工作原理
漆包线绕在线轴下，当对7050电磁铁加电时，磁场激发部分产生磁力，磁化磁场传递部分与磁场作用部分，使其产生两个不同极性，利用异性相吸的原理来实现动作，断电时弹簧进行复位。
工作频率
| 工作频率=通电时间/（通电时间+断电时间）*100 | 100 | 50% | 25% | 10% |
| 连续通电 | 间隔通电 | |||
| 通电时间（秒） | ∞ | 180 | 15 | 5 |
| 功率W（20℃） | 25W | 50W | 100W | 250W |
| 备注：不同的工作电压，采用不同的通电率工作时，功率不变，电阻与电流会有变化。 选择时请注意核算所需要的电流，核算公式：电阻=电压*电压/功率 电流=功率/电压 | ||||
现货参数
| 工作电压：DC-48V | 额定电阻：46.4Ω | 耐温等级:F极155℃ | 耐电压:AC1200V10mA 1S |
| 额定电流：1.04A | 工作行程：15mm | 工作频率：50%ED | 工作温度: －5℃~+55℃ |
| 额定功率：50W | 复位方式： 弹簧 | 产品寿命:50万次 | 使用条件：－40℃~+80℃ |
外形尺寸
