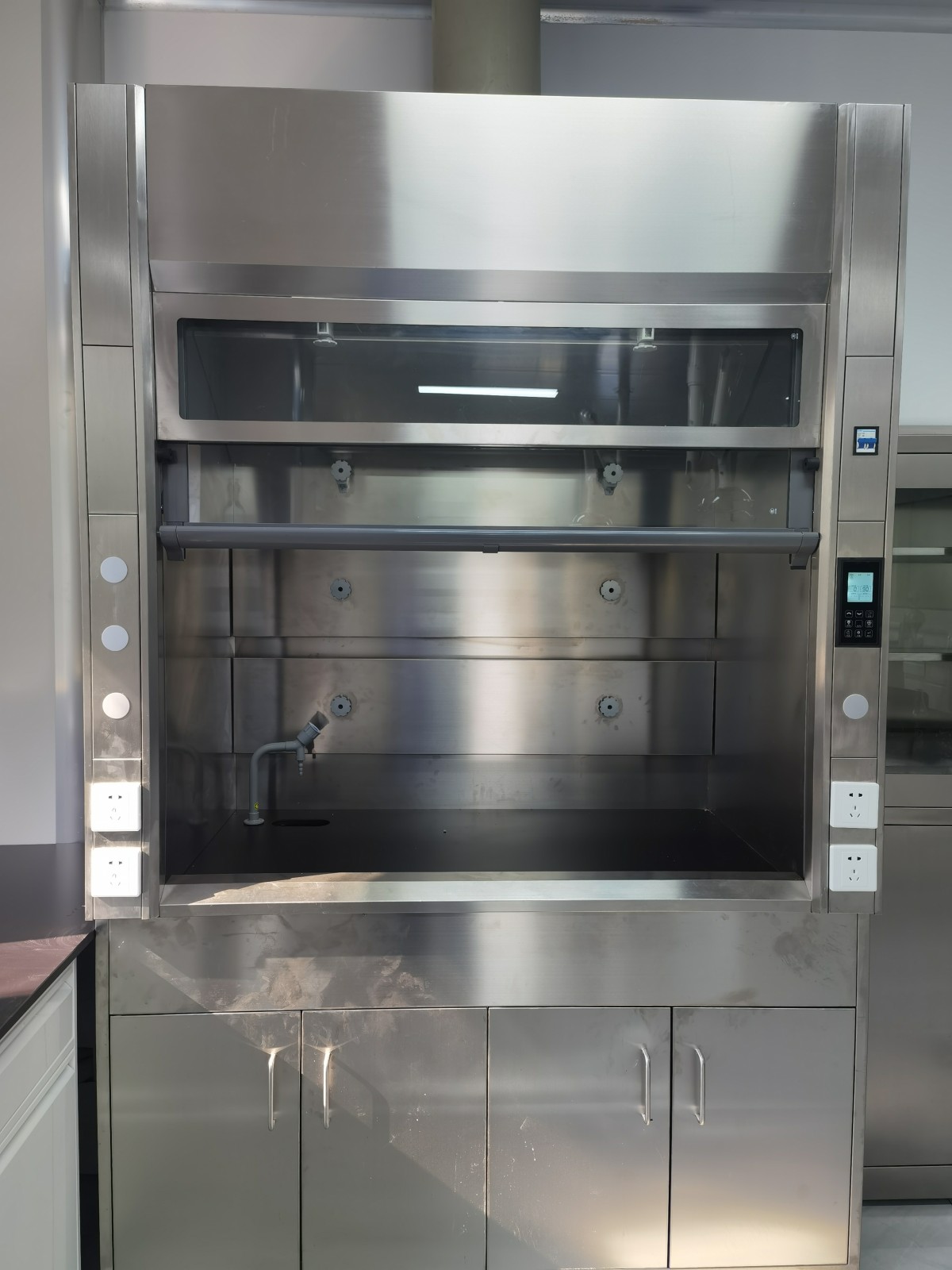

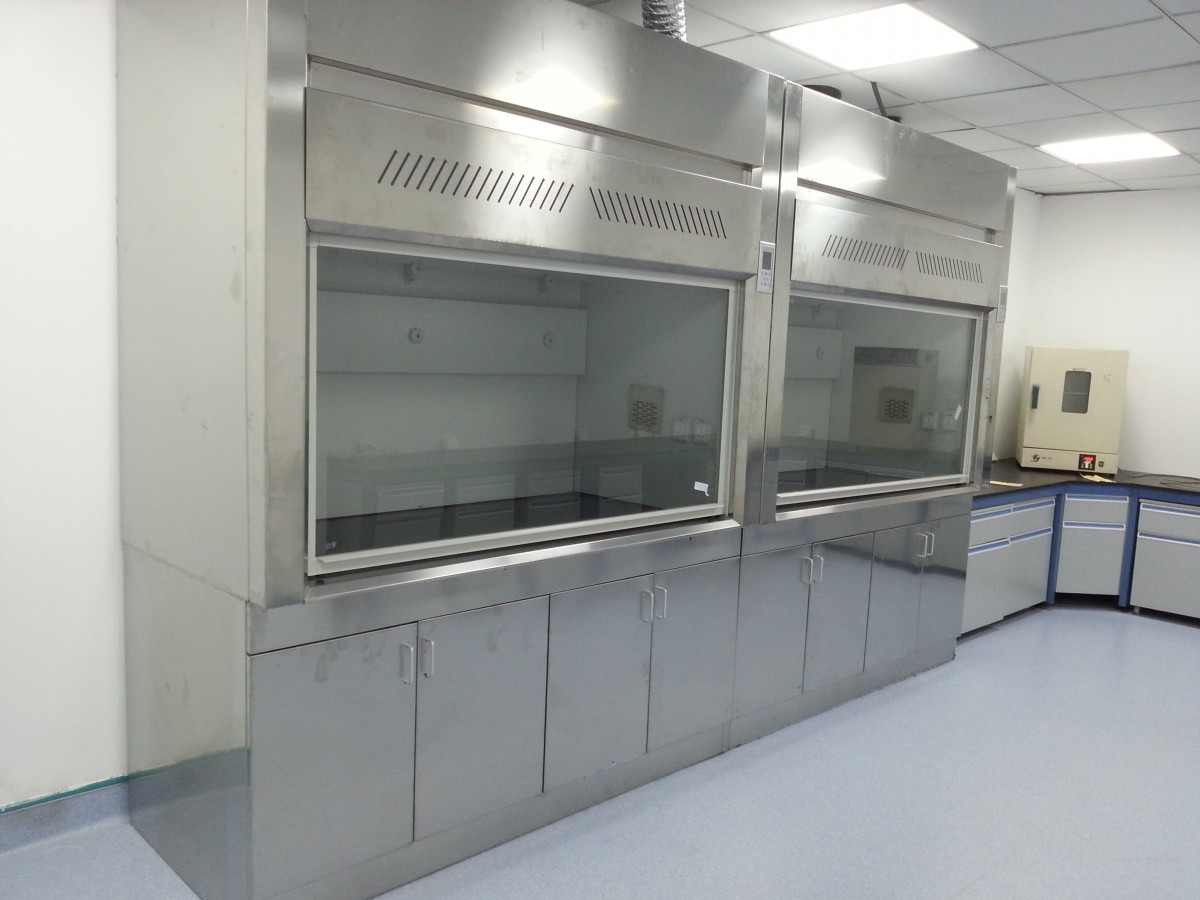

产品名称：不锈钢通风柜

产品规格：L1200/1500/1800*W850*H2350mm

产品备注：颜色、尺寸、材质可定制

产品类别：耐酸碱不锈钢通风橱、不锈钢防腐排风柜、不锈钢防腐通风柜

产品说明：

一、通风性能

1.面风速：在移动门开启宽度发生变化时,排风量相应变化的情况下,平均面风速保持0.5m/s不变。（平均面风速的变化只发生在移动门移动时，一旦达到一定位置，平均面风速随即恢复至0.5m/s,相应之VAV排风量由通风控制系统接口配合提供之）。

2.面风速匀度：通风柜在移门开启宽度,平均面风速保持0.5 m/s情况下,于移动门开口截面,上下左右每隔0.3 m(以内)量测各自中心点所测得的面风速,其较大值,较小值与算术平均值(平均面风速)的偏差小于15%。

3.通风柜阻力：通风柜移动门开启至高位置时，在达到《通风柜》JB/T6412-1999技术标准规定的排风量和平均面风速保持0.5m/s的条件下，通风柜阻力（压损）小于70Pa。

4.照度：通风柜大于1200LUX。

二、结构、材料及要求

1.柜体材质：柜体结构采用双层结构，内衬板与304不锈钢外壳间预留有足够的空间供水、电、气连接、安装、维护以及通风柜滑轮及配重系统的安装、维护，外壳采用1.2mm厚304不锈钢模压成型，具有防潮、耐高温以及耐磨。

2.导流板：基材采用灰色倍耐板外包304不锈钢，6mm厚，结构为三段式，防止柜内发生紊流，同时保证其对有毒有害物质的良好控制性，对不同比重气体进行有效排放,通风柜内配置有导流板及其后的排气夹层，导流板安装位置与角度能使排气分布均匀，无死角，在标准状况下，导流板上方与中、下方出风口排风量比例约50+10%，以确保不同比重气体均能有效排除。并具可调式排风量比例设计，可提高中、下方出风口排风量比例至80%以上，以适合不同实验需要。

3.集气罩:采用锥形缩口集气罩，304不锈钢集气罩底部入口为长方形开口，并具有良好集气、降噪等功能。

4.调节门：采用6mm厚安全玻璃配平衡组合，视窗门下端配有移门把手，可协助气流顺畅通过降低紊流发生的可能性，视窗采用好的配重系统可使移门轻易拉动升降停止于任何位置，平衡部分为无端式结构设计，玻璃操作门设计了上、下开启，灵活的操作程序，可安全的完成特殊的实验。

5.内衬板:采用灰色倍耐板外包304不锈钢，6mm厚,内衬两侧可拆装互换检修门板，便捷了水、电、气等管线的安装、维修、保养，而不必拆装通风柜的主结构, 所有内衬板、导流板之裁切与预留孔位均以数控切割成形，平滑工整无毛疵边，所有同型号通风柜内衬板及导流板外形、尺寸及孔位之精准度可允许任意互换。

6.滑轮组：采用移动门左右移用时轻巧、稳定，确保长期使用安全；滑轮组采用多个滑轮组组合设计，滑轮为尼龙材料，金属材料支架。

7.地脚：采用高强度ABS调整脚，配不锈钢螺丝、尼龙罩盖、橡胶底座组合结构具防腐蚀、防震及调节平衡等功能；调节高度0～30mm。

三、不锈钢通风柜水电气配件技术说明

1.仪表板：采用触摸按键式微电子控制面板，标示电源、照明、备用（开关）及运转指示灯等。

2.保护装置：独立的电源、插座、漏电、过载、短路等故障保护装置。

3.照明：采用日光灯，易更换，且顶部的软连接对爆炸有减压释放作用。

4.插座：采用插座安装在柜体的正面外侧，每个通风柜两边各设4个插座。

四、技术指标：

1.工作面风速：0.5m/s±20%。

2.排风量：1500～2000m3/h。

3.工作电压：AC220V～380V。

4.移门上下开启宽度：500～700mm。

5.排风阻力：小于70Pa。

6.出风口尺寸：250mm、300mm。
