排烟阀防火阀在工程应用中的质量要求

　1、防火阀、排烟阀的主要用途

　　高层及其它各类现代建筑大都设有通风、空调及防排烟系统，一旦发生火灾，这些系统中的管道将成为火焰、烟气蔓延的通道。为了阻止火势通过风管蔓延扩大，在《建筑设计防火规范》GBJ16-87和《高层民用建筑设计防火规范》GB50045-95中均明确规定了防火阀、排烟阀阀的设置要求。

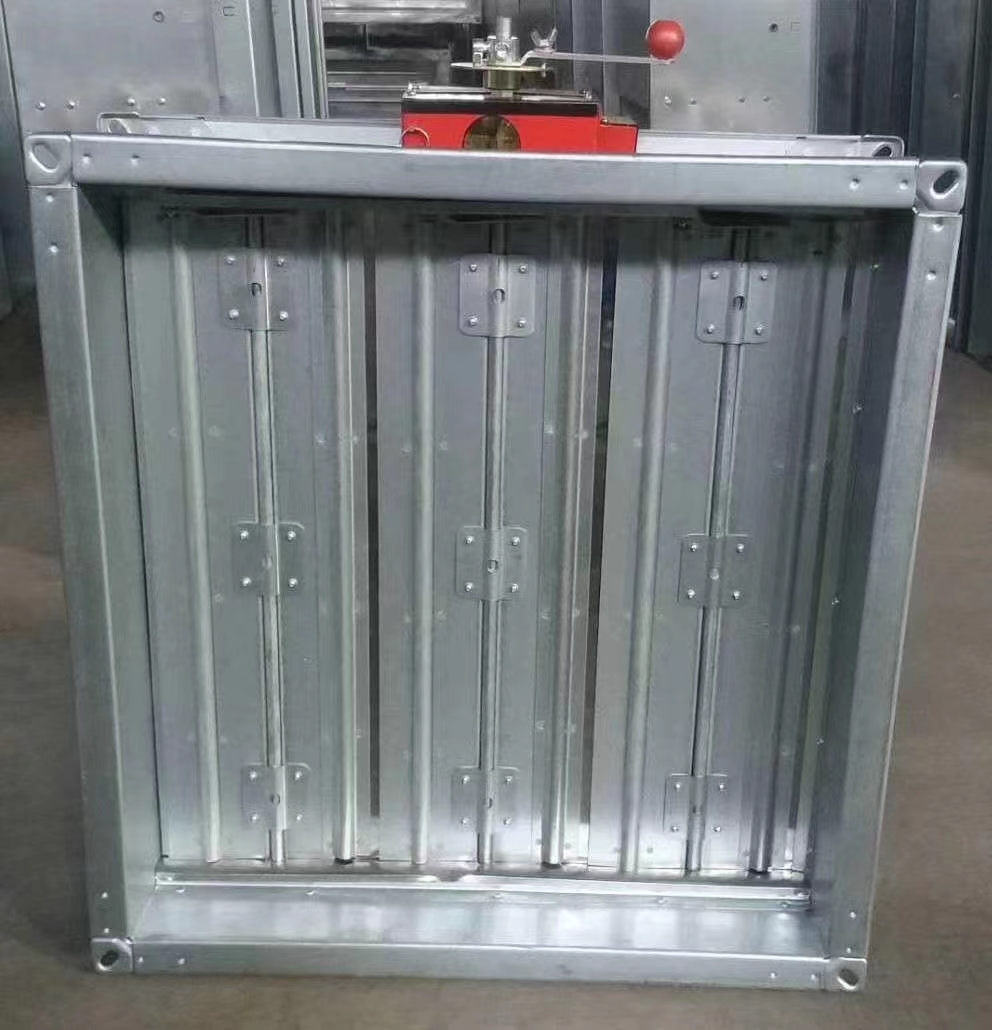

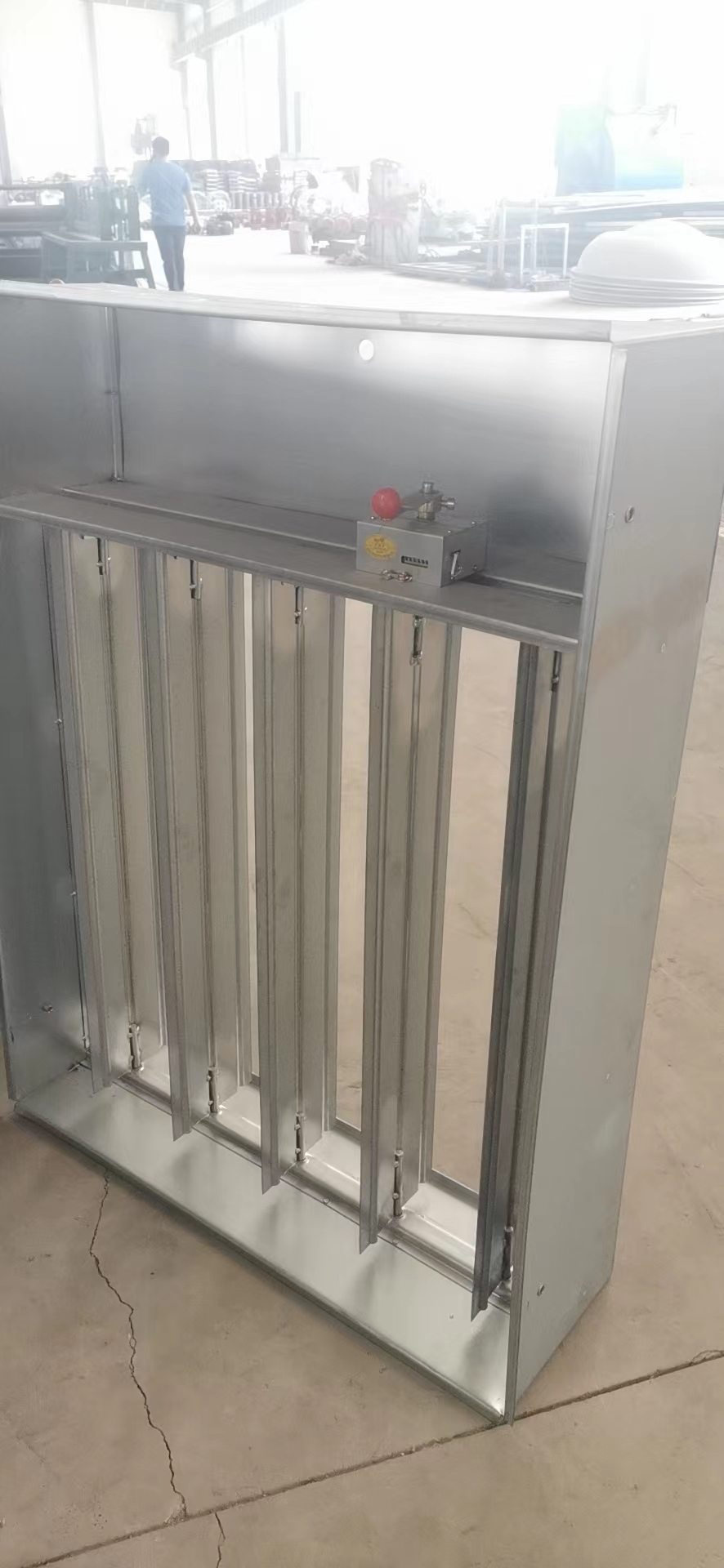

　　防火阀用在通风、空调系统的送、回风管路上，平时呈开启状态，当火灾一旦发生，管道内气体温度达到70℃时即自行关闭，并在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用。排烟阀用在排烟系统管道上或排烟风机的吸入口处，平时呈关闭状态，当火灾发生时，通过火灾报警信号手动或自动开启阀门，根据系统功能配合排烟，当管道内烟气温度达到280℃时自动关闭，并能在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用。

　　2、防火阀、排烟阀在通风、空调和防排烟系统中的重要作用

　　防火阀包括重力式防火阀、防火调节阀、防火风口、气动防火阀、防烟防火阀、电子自控防烟防火阀等多种产品；排烟阀包括排烟防火阀、板式排烟口(顶棚用)、竖井用排烟口等产品。防火阀、排烟阀是通风、空调和防排烟系统中重要的组件，在系统中发挥的重要作用主要有以下三方面：

　　2.1、隔烟阻火作用

　　在送风系统中，送风机送出的风必须通过主干管分配到支管中；在排烟系统中，烟气由支管到主干管后，进入排烟风机排出。当建筑物内发生火灾时，在通风、空调系统中，为了防止火势通过送风系统蔓延，当送风系统中气体温度达到70℃时，防火阀机构上熔断器动作，阀门亦迅速关阀，切断烟气与火势沿风管蔓延的通路。同样，在排烟系统中，发生火灾时，排烟阀开启，进行排烟，为了截断高温烟气在排烟管路中流动，防止火势蔓延到另一防火分区，当排出的烟气温度达到280℃时，排烟防火阀、排烟口上熔断器动作，阀门必须自动关闭，阻止排烟。由此可见，防火阀、排烟阀做到了该通则通，该断则断的隔烟阻火作用。

　　2.2、调节作用

　　在通风、空调系统管路设计中，虽经计算，但在实际工程的运行工况如果有变，则需要通过防火阀阀门对系统各部分的风量进行调节，进行系统调试，将阀门的开度固定下来，合理分配，以满足设计要求。

　　2.3、启动空载作用

　　通风空调和排烟系统中所有离心风机和消防排烟轴流风机，在安装调试时，为了安全起见，使电机的启动电流小，一般是空载启动，通过阀门临时截断管路来实现。

　　3、工程应用中质量要求

　　3.1、产品质量要求

　　目前防火、排烟系列产品生产厂家不少，我们消防监督、建审部门和设计部门应严格把关，让甲方选用“三证”齐全、合格的产品，即要有生产厂家的出厂合格证、公安消防机关的产品销售许可证、防火建筑材料质量监督检验中心的产品检验报告。从检验报告和产品技术参数中可反映出产品性能和质量，其依据是国标《防火阀试验方法》GB15930-1995和《排烟防火阀试验方法》GB15931-1995。其产品质量要求体现为5个方面：

　　3.1.1、温感器动作性能试验

　　对防火阀、排烟阀的感温元件，分别经恒温水浴、油浴的规定温度，通过不动作与动作试验，检验其是否能按要求的温度准确地关闭。

　　3.1.2、关闭可靠性试验

　　在试验台上关闭操作250次，试件应能从开启位置灵活可靠地关闭，各零部件应无明显磨损、变形以及影响其密封性能的损伤。以此来检验关闭的可靠性。

　　3.1.3、盐雾试验

　　将试件在盐雾箱进行喷盐雾试验，试件应能从开启位置可靠地关闭，以此检验阀门在实际工程中的抗腐蚀能力。

　　3.1.4、漏风量试验

　　阀体前后在规定的压差条件下，试件单位面积的漏风量不大于700Nm3/(h·m２)，以此来检验阀门关闭后的密闭性能。

　　3.1.5、耐火试验

　　通过耐火试验，根据在规定时间内的关闭能力和单位面积的漏风量两项指标，判定阀门的耐火能力。

　　另外从产品的技术参数要求其耐火极限为3h。

　　3.2、安装质量要求

　　在日常防火检查和工程验收工作中，笔者发现因安装施工质量问题造成防火排烟阀开启不灵或有故障，排烟阀、排烟口、防火阀、防火风口复位困难等。这应引起施工方的重视，注意以下几点安装要求。

　　3.2.1、防火阀、排烟阀应严格按图施工，单独设支吊架，以避免风管在高温下变形，影响阀门功能。

　　3.2.2、阀门在吊顶上或在风道内安装时，应在吊顶板上或风道壁上设检修入孔，一般入孔尺寸不小于450×450mm，在条件限制时，吊顶检修孔也可减小至300×300mm。

　　3.2.3、防火阀与防火墙(或楼板)之间的风管应采用δ≥1.5mm的钢板制作，好再在风管管外用耐火材料保温隔热或不燃性材料保护，以保证防火墙的耐火性能。

　　3.2.4、在阀门的操作机械一侧应有350mm的净空间，以利于检修。
