产品概述

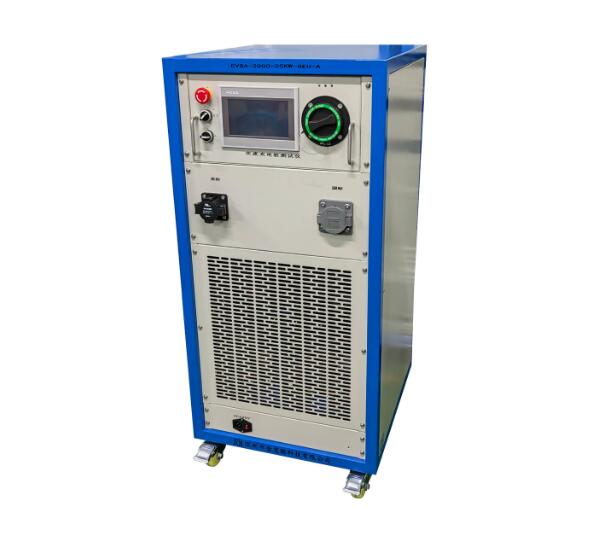

金楚瀚EVSA-2000-25KW-GEU-A交流充电桩测试仪可模拟电动汽车正常状态与故障状态的工况,内置交流桩接口测试部分及功率部分。本产品可为交流充电桩研发人员、实验检测部门、产品制造厂商、现场安装调试和维修人员等，提供一种独立的方式，来诊断、检测和验证交流充电产品的功能，及产品与相关标准的符合程度。
参考标准
1、QGDW 1591-2014 电动汽车非车载充电机检验技术规范；
2、GB 19212.1-2008 电源、电抗器和类似产品的安全一部分：通用要求；
3、GB/T 14048.1-2000 低压开关设备和控制设备总则；
4、GB 5226.1-2002 机械安全 机械电气设备一部分：通用技术条件；
5、GJB 235-87 工、中频移动负载通用技术条件；
6、GB/T 18487.1 电动汽车传导充电系统 一部分：通用要求；
7、GB/T 20234.2 电动汽车传导充电用连接装置 二部分：交流充电接口；
8、GB/T 34657.1 电动汽车传导充电互操作性测试规范第1部分；
9、SAE J1772 电动汽车和插电式混合动力电动汽车传导式充电接口。
技术参数
技术参数 | |
负载型号 | JCH-EVSA-2000-25KW-GEU-A |
负载特性 | 阻性 |
额定输入电压 | AC220V单相，AC400V三相 |
额定输入功率 | 三相25KW |
额定输入电流 | 单相38A(国标) |
电流 | 1~38A |
使用功率 | 国标、欧标采用三相四线制，三相总功率可达25KW,美标测试时可并联一相使用，电流能达到76A。 |
功率因素 | PF=1 |
负载精度 | ±5% |
显式方式 | 配置多功能显示表，实时显示每相电压、电流、功率等电参数 |
显示精度 | 0.5% |
工作电源 | AC220V/50HZ |
负载控制方式 | 本地手动控制 |
测试仪控制显示界面 | 7寸触摸屏 |
绝缘等级 | F级 |
防护等级 | IP20(适合室内使用） |
风扇噪音 | ≤75分贝 |
冷却方式 | 强制风冷 |
工作方式 | 可以连续工作 |
输入方式 | 交流枪座（国标三相枪座、欧标三相枪座、美标单相枪座） |
手动测试端子 | 引出L1/L2/L3/N/PE/CC/CP接线端子，方便手动测试 |
S2开关 | 配置信号电阻开关，并接枪座 |
CP控制开关 | 配置单独CP通断控制开关 |
R2/R3电阻 | R2/R3配置电阻卡，可在触摸屏上设置阻值 |
保护功能 | 过温保护 急停保护 接地保护 蜂鸣提示 |
适用环境温度 | -10℃～+50℃ |
移动方式 | 配置承重万向轮，方便移动 |
设计尺寸 | ≤宽 550*深700*高1092mm |
适用相对湿度 | ≤95% |
海拔高度 | ≤2500米 |
工频耐受电压 | 2000V（1min）,无击穿、无闪络现象 |
功能特点
交流充电接口的物理结构验证
交流充电接口结构尺寸验证；
交流充电接口插拨力测试；
交流充电接口机构锁扣功能验证；
交流充电接口的电气性能验证
正常充电测试；
监测交流充电接口每相电压、电流、电量、功因等参数；
交流充电接口控制导引验证；
测试控制确认信号CP；
占空比、电压、频率；
充电桩允许充电大电流等；
测试充电连接确认CC，即时电阻与状态确认；
充电结束测试；
交流桩异常模拟验证
过载，可过载120%；
S2断开测试；
漏电流测试；
互操作性测试
A11001 ： 连接确认测试；
A13001 ： 充电准备就绪测试；
A14001 ： 启动和充电阶段测试；
A15001 ： 正常充电结束测试；
A13501 ： CC断线测试；
A13502 ： CP断线测试；
A13503 ： CP接地测试；
A14501 ： 保护接地导体连接性丢失测试；
A14502 ： 输出过流测试；
A14503 ： 断开开关S2测试；
A16002 ： CP回路电压限值测试；
