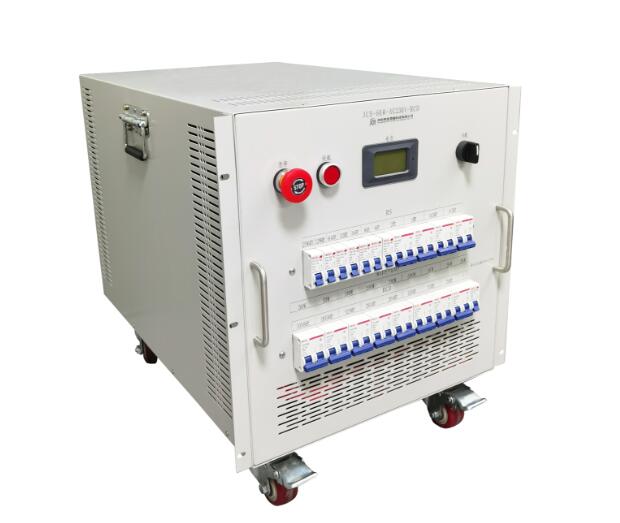

JCH-6KW-AC230V-RCD 6KWRCD负载
一、产品概述
JCH-6KW-AC230V-RCD负载负载内置阻性负载及容性负载。为UPS、逆变器、IDC机房测试不可缺少的设备。本产品满载功率8.5KVA，产品具有过温保护功能，温度高时自动断开连接，可靠性高。适合电力电子产品的线性和非线性带载测试。
二、参考标准及规范
1、QC/T 895-2011 电动汽车用传导式车载充电机；
2、QGDW 1591-2014 电动汽车非车载充电机检验技术规范；
3、YD/T 1095-2000 通信用不间断电源-UPS；
4、GB 19212.1-2008 电源、电抗器和类似产品的安全一部分：通用要求；
5、GB/T 14048.1-2000 低压开关设备和控制设备总则；
6、GB/T 13032-2010 船用柴油发电机组；
7、GB 5226.1-2002 机械安全 机械电气设备一部分：通用技术条件；
8、GJB 235-87 工、中频移动负载通用技术条件
三、技术参数
设备技术参数 | |
型号 | JCH-6KW-AC230V-RCD |
负载类型 | RCD载/R载 |
额定输入电压 | 230VAC |
标称R载功率 | 6000W（AC230V,PF=1.0) |
视在功率 | 8.5KVA（AC230V,PF=0.7) |
投载类型 | RS、R、C单独投载 |
RCD载下PF值 | 0.7 |
功因调整 | 0.6~0.8可调 |
投载方式 | 多档阶梯式 |
档位 | 7档RS+7档R载+7档C载 |
RS载档位 | RS1 RS2 RS3 RS4 RS5 RS6 RS7 |
R载档位 | 100W/200W/200W/500W/1KW/2KW/2KW（AC230V,PF=1.0) |
RCD档位 | 170VA/350VA/350VA/850VA/1.7KVA/3.4KVA/3.4KVA（AC230V,PF=0.7) |
负载精度 | ±5% |
R载功率调整范围 | 0~6000W |
RCD载功率调整范围 | 0~8.5KVA |
控制方式 | 断路器 |
总载瞬投 | 有 |
总载方式 | 船形开关+接触器 |
负载应力控制 | 无 |
输入显示 | LED显示，电压，电流，有功功率/PF |
保护方式 | 过温自动断载、工作电源断电自动断载 |
报警方式 | 无 |
负载输入 | 安德森端子 |
工作电源 | AC: 220V/50Hz |
电源输入方式 | 10A插座 |
操作面 | 顶部 |
电阻类型 | 不锈钢功率电阻 |
绝缘等级 | F级 |
防护等级 | IP20 |
风扇噪音 | 75分贝 |
冷却方式 | 风冷 |
工作方式 | 可连续工作 |
保护功能 | 过温 |
外部尺寸 | 长宽高约544*544*710mm(仅供参考) |
适用环境温度 | -20℃ ~ 50℃ |
移动方式 | 脚轮移动 |
适用相对湿度 | ≤95% |
海拨高度 | ≤4000米 |
