用于焊缝检测的相控阵探头

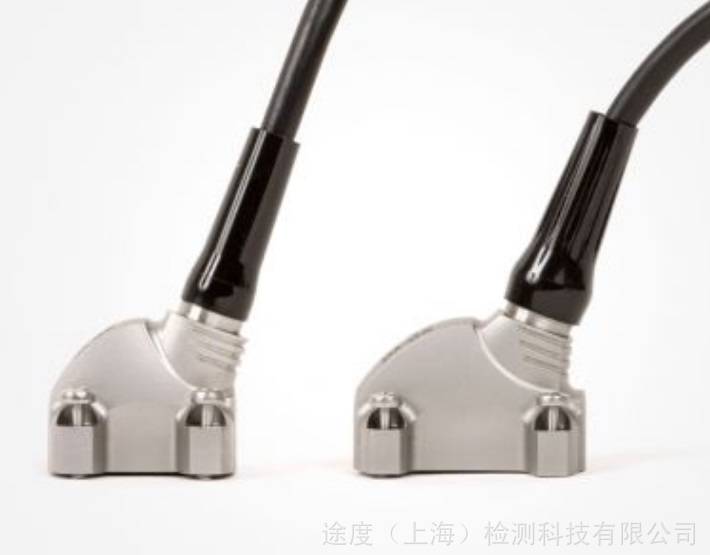

A31和A32探头

优势特性

• 适用于焊缝检测的优化设计

• 领先的信噪比性能

• 宽泛的厚度测量范围

• 新颖的楔块概念，可改进与工件的耦合效果

• 在声学上，可与Rexolite匹配

典型应用

• 使用角度声束对3毫米到60毫米厚的焊缝进行手动或自动检测


• 提供用于横波或纵波检测的创新型楔块设计

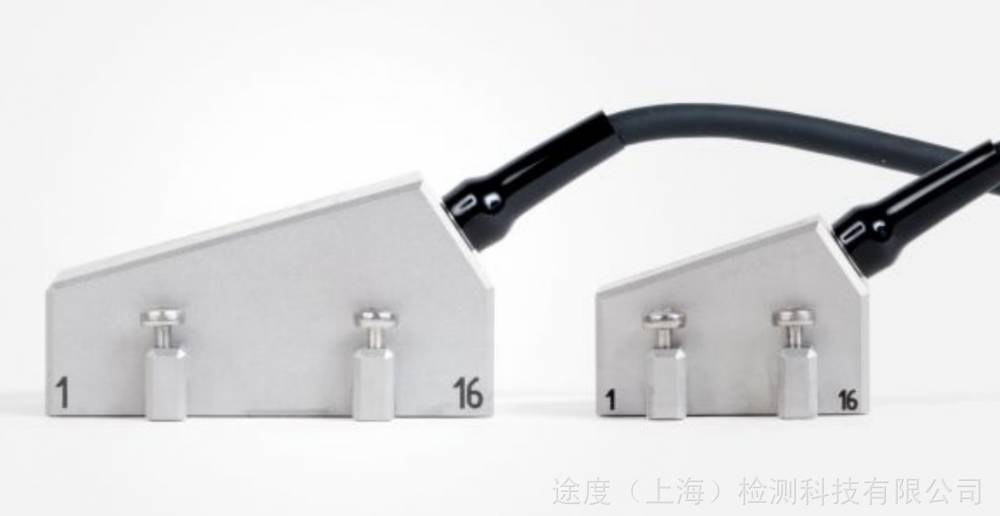

小底面探头

小底面探头可进入到空间非常狭窄的区域进行检测（A00探头的底面尺寸为8毫米×8毫米）。并为这类应用提供一种设计特殊的小底面楔块。电缆连接器可以从这些探头的侧面或顶部伸出来。

优势特性

• 可进入狭窄的区域（A00探头的底面面积为8毫米 × 8毫米）

• 电缆连接器可以从探头的侧面或顶部伸出来（进A0）

• 设计特殊的小底面楔块

• 10L16-A00用于航空航天领域的划痕检测应用

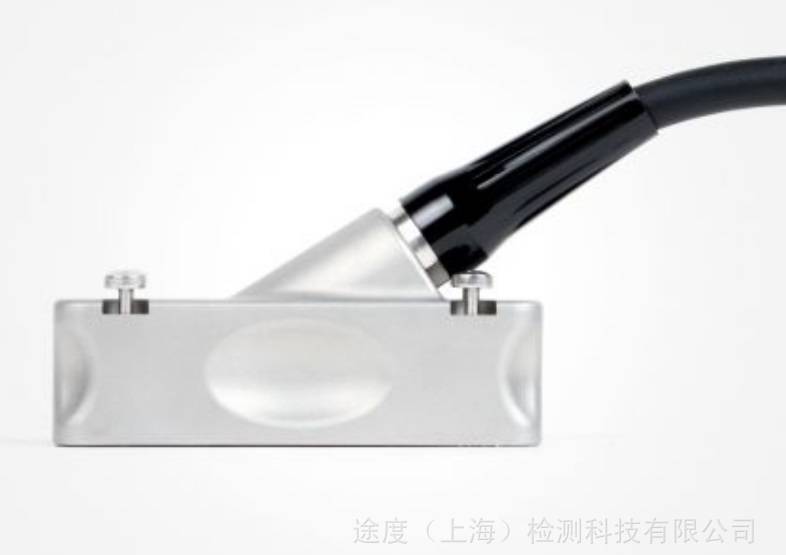

通用探头

通用探头采用将薄型探头/楔块组合在一起的设计，便于进入到狭小的区域进行检测。奥林巴斯还提供适用于各种角度声束应用的多种楔块供用户选择。这些探头用于手动或自动检测6.35毫米到38毫米厚的焊缝，还可以探测到铸件、锻件、管道、管材、机加工及结构部件中的裂纹和焊接缺陷。

优势特性

• 探头采用将薄型探头/楔块组合在一起的设计，便于进入到狭小的区域进行检测

• 在声学上适应Rexolite的声波层

• 探头上配有锚拴螺钉

• 奥林巴斯还提供适用于各种角度声束应用的多种楔块供用户选择

典型应用

A10、A11和A12探头

• 手动或自动检测6.35毫米到38毫米厚的焊缝


• 缺陷探测和定量

• 检测铸件、锻件、管道、管材、机加工和结构部件中的裂纹和焊接缺陷

深穿透探头

深穿透探头可与多种楔块配合使用，完成各种角度声束检测应用。这些探头专用于完成深穿透检测应用，如：对较厚的平板、焊缝、锻件，以及噪声较大或粒状材料的检测。

优势特性

• 声波层与Rexolite在声学上相适应

• 探头上配有锚拴螺钉

• 还提供适用于各种角度声束应用的多种楔块供用户选择

典型应用

A3、A4和A5探头

深穿透应用

• 厚平板和焊缝

• 锻件

• 噪声较大或粒状材料
