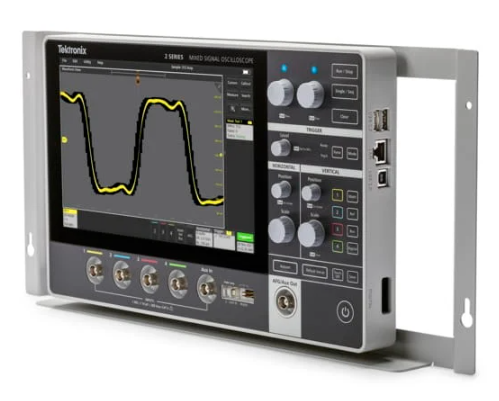

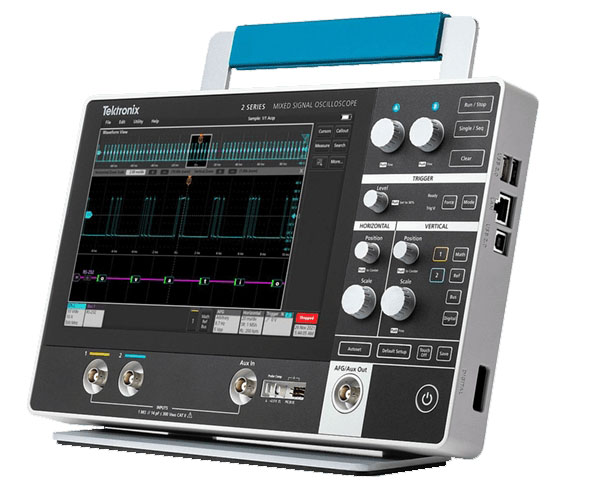

垂直系统、模拟通道

• 带宽限制

• （受仪器带宽限制）

• 20 MHz、70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz

• 输入耦合

• AC、DC

输入阻抗

• BNC

• 1 MΩ ± 1 %, 14 pF ± 3 pF

• TPP0200 探头端部

• 10 MΩ，< 12 pF

• P6139B 探头端部

• 10 MΩ，< 8 pF

• 输入灵敏度范围

• 1 mV/div 至 10 V/div

• 垂直分辨率

• 8 位

• 大输入电压

• 300 Vrms CAT II，峰值 ≤ ±425 V

• 在 4.5 MHz ~ 45 MHz 范围，额定值以 20 dB/10 倍频程的比率下降

• 在 45 MHz ~ 450 MHz 范围，额定值以 14 dB 间隔下降；> 450 MHz 时为 5 Vrms

• 直流增益精度2

• ±3%，高于 30°C 时按 0.10%/°C 降额

• 通道间隔离度

• 100:1 <= 100="" 30:1=""> 100 MHz

• 偏置范围

• 1 mV/div - 63.8 mV/div：+/-1 V

• 63.9 mV/div - 999.5 mV/div：+/-10 V

• 1 V/div - 10 V/div：+/-100 V

垂直系统、数字通道

• 输入通道

• 16 [D0:D15]

• 阈值

• 每组 8 条通道设置一个阈值

• 阈值选择

• TTL、CMOS、ECL、PECL、用户定义

• 用户定义的范围

• -15 V 至 +25 V

• 可检测脉冲

• 5 ns

• 阈值精度

• ±180 mV + 2% 的阈值设置

• 小输入信号摆幅

• 500 mVp-p

• 大输入信号摆幅

• +30 V，-20 V

• 输入阻抗

• 100 kΩ || 8 pF

• 垂直分辨率

• 1 位
