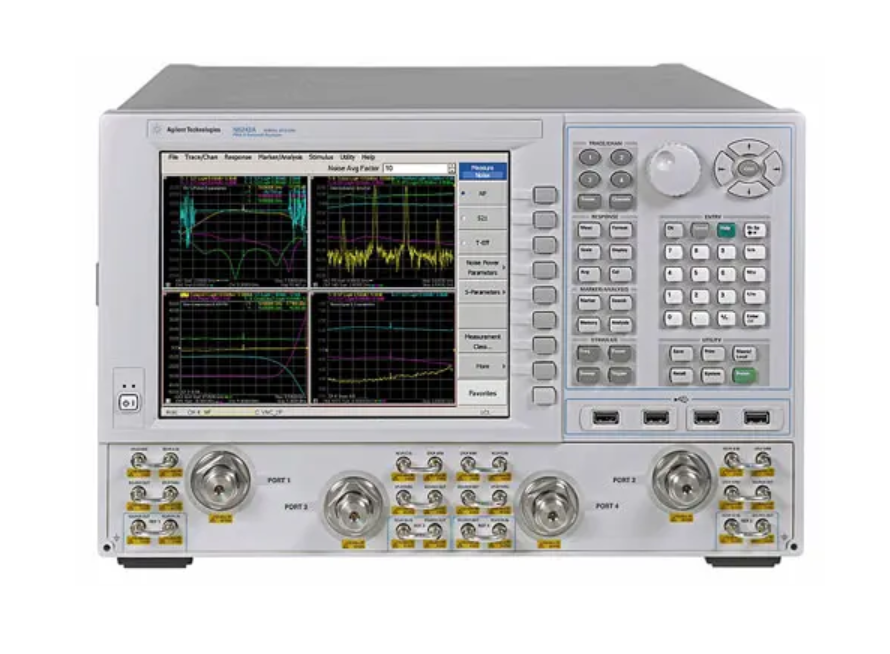

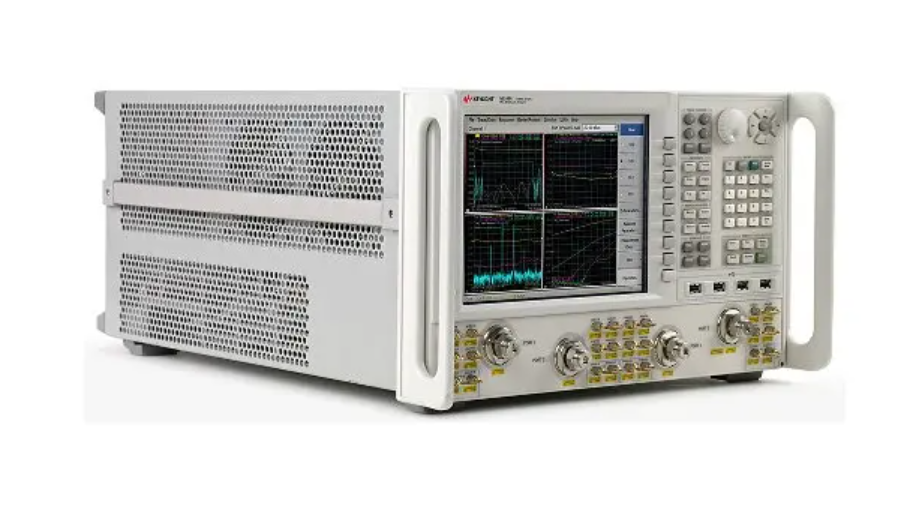

N5235A

主要特性与技术指标：

性能的中档矢量网络分析仪（VNA），可帮助您用更少的保护频段提高产品良率：

· 10 MHz 至 50 GHz

· 2 端口和单一内置信号源

· 110 dB 系统动态范围，32001 个点，200 个通道，15 MHz 中频带宽

· 大输出功率（0 dBm）

· 在 10 Hz 中频带宽时仅有 -110 dBm 的低本底噪声

描述

Keysight N5235A PNA-L 微波矢量网络分析仪（VNA）为设计和生产工程师提供了性能的中档 VNA。 PNA-L 能够为***微波设备生产行业提供***多优势，包括***的 S 参数、适合预算的成本以及可满足未来需求的功能。 PNA-L 系列针对无源元器件而设计，并能对放大器和频率转换器进行简单的有源元器件测量。

Keysight PNA-L VNA 有五种频率型号。 其中，有三个型号起始频率均为 300 kHz，其中 13.5 和 20 GHz 型号具有 2 到 4 个端口，8.5 GHz 型号具有两个端口。 另外两个型号是 43.5 GHz 和 50 GHz 型号，起始频率均为 10 MHz，并且具有两个端口。

N523xA PNA-L VNA 可替代且完全兼容现有的 N5230C，这意味着您无需改变设置或测试代码便可使用 N523xA。

应用；S 参数

· 增益压缩

· 转换增益/损耗

· 材料测量

· 信号完整性
