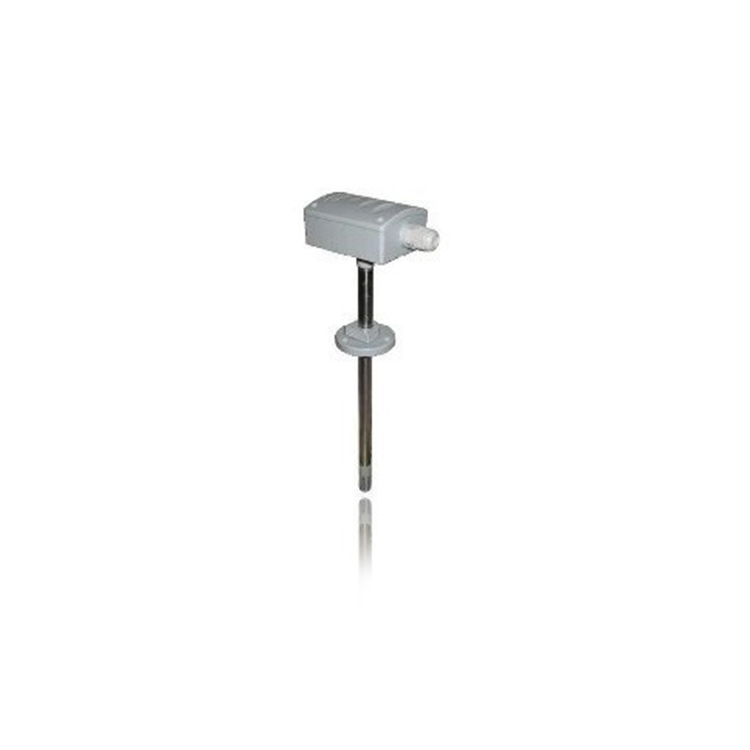

H7080风管式温湿度传感器及变送器

应用

H7080系列风管温湿度传感器及变送器专门为工业、商业及公共建筑的空调通风系统的环境监测及控制所设计。

本系列产品可用于：

- 风管内送风、新风及排风的温湿度检测.

- 温度/湿度高限与加湿等应用.

特点

● 温度输出信号4~20mA,0~10Vdc，或直接电阻输出

● 湿度输出信号为4~20mA, 0~10Vdc

● 风道安装

● 出色的线性度

● 精度的长期稳定性好

● 可靠性高

● 测量范围宽

● 有效防止灰尘及油污对传感元件的不良影响

● 安装便捷
技术参数

相对湿度

测量范围: 0~100 %RH

输出: 4~20mA 或 0~10Vdc

精度: 2%, 3%, 5%RH (25℃, 20~80%RH)

总精度: 5~9%RH

长期稳定性: 0.5%RH 每年
温度

温度元件 NTC10K, NTC20K, PT1000

测量范围
-10~40℃，0~70℃（变送器输出）

0~50℃ (电阻输出)

输出
4~20mA, 0~10Vdc 或

NTC10K, NTC20K, PT1000

精度
NTC10K温度元件：±0.2K（25℃时）

NTC20K温度元件：±0.2K（25℃时）

PT1000温度元件： ±0.3K（25℃时）

变送器 ±0.5℃ (-10~40℃ 或 0~70℃)

工作电源 24 Vac ±15% / Vdc ±10%

输出电流负荷 500 Ohms zui大

输出电压负荷 10K Ohms zui小

电流消耗 70mA zui大

工作温度 -30℃~+70℃

储运温度 -40℃~+70℃

盒体材料
塑料 (PC-ABS)

防火阻燃等级符合UL94-V0

探管材料 不锈钢

防护等级 IP54

EMC 符合
EN 61000-6-3

EN 61000-6-1

EN 61000-3-2

EN 61000-3-3
