低频抗扰度测试系统 NSG 4060

NSG 4060 是专门应用于 IEC / EN 61000-4-16 和 IEC / EN 61000-4-19 的测试系统主机，该系统可以实现连续电平高达 33 V 或差分模式（IEC / EN 61000-4-19），电平高达 22 V / 4.5 A. NSG 4060 具有扩展单元，可将测试范围扩展至 DC，并将振幅高达 330V 进行短期测试。

该新装置结合了信号发生器和集成功率放大器，具有用于 4 个 TTL 输入和 4 个 TTL 输出的用户端口以及用于各个监视和控制应用的电源电压。还有用于电机输出，系统和耦合网络控制以及相位同步输入的端口。

通过光学RS232，RS232，LAN或USB提供遥控选项。两个USB，模拟，数字和光学EUT监视输入和外部调制输入是每个单元的标准配置。NSG 4060 拥有 5.7“彩色显示屏，可以快速设置测试程序。

产品参数

信号发生器和集成功率放大器频率为 15 Hz 至 150 kHz

符合 IEC / EN 61000-4-16

符合 IEC / EN 61000-4-19

符合 IEC 60255-26:2013

多个 EUT 监控选项

耦合网络选择 /M 类耦合网络

NSG4060 配套的耦合 / 去耦合网络包括：针对供电电源的 M 类耦合网络

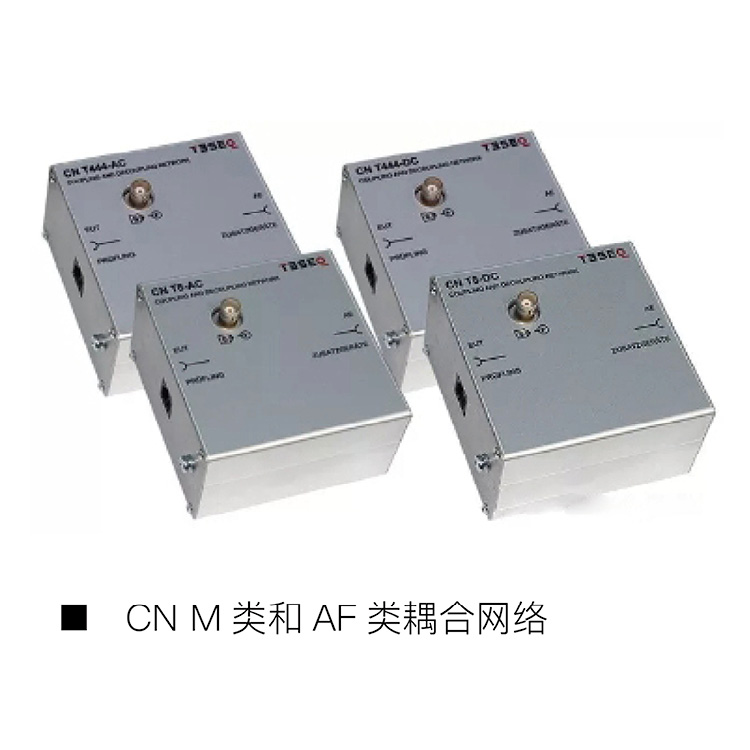

耦合网络选择 /CN M 类和 AF 类耦合网络

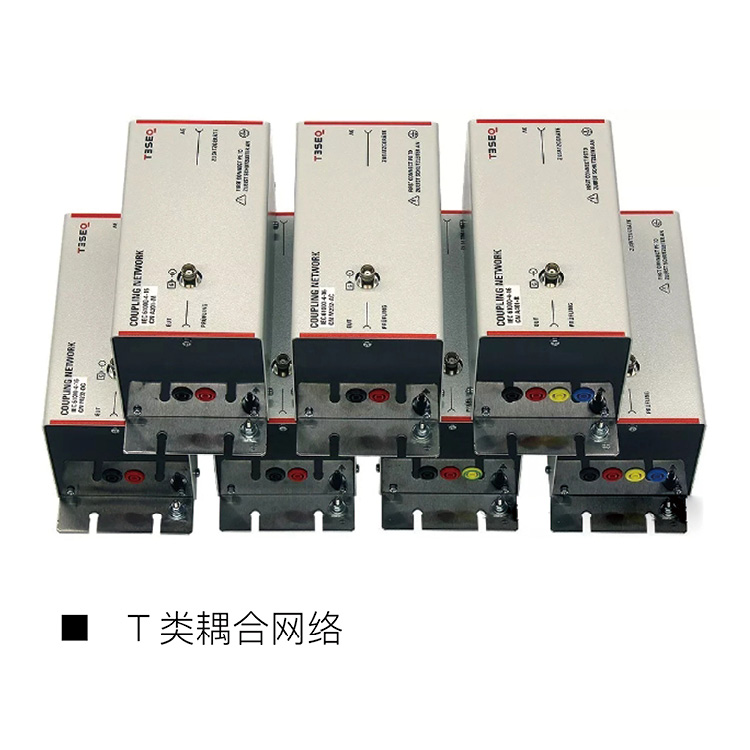

针对非平衡非屏蔽信号线的 AF 类耦合网络和对平衡非屏蔽信号线的 T 类耦合
