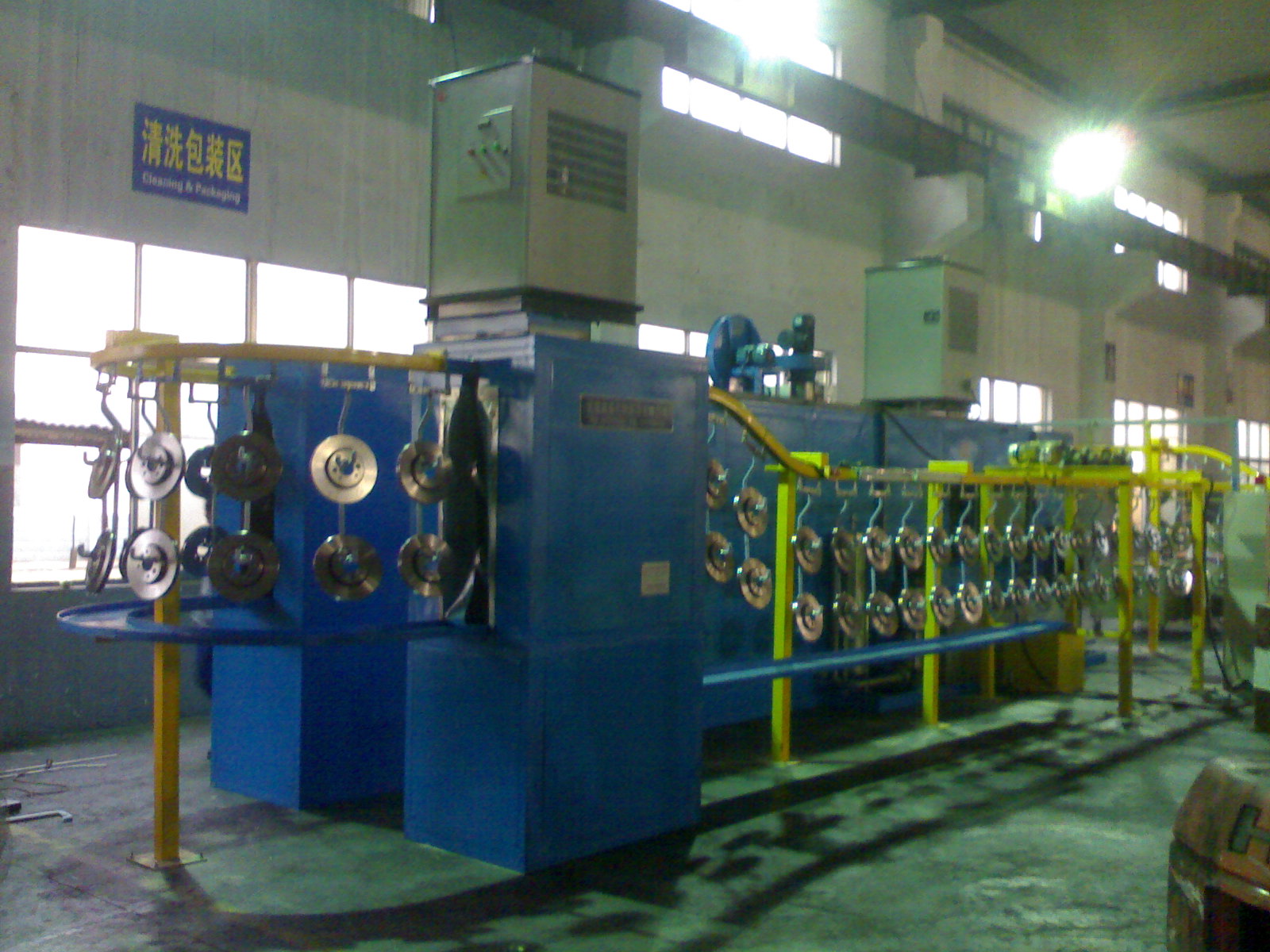

悬挂式连续通过清洗机

悬挂通过式清洗机

清洗方式：从上下左右四个方向对工件清洗

输送方式：悬挂链输送通过式

工作速度：0.15-1.5米/分钟

工艺流程：人工上料 清洗 吸雾 漂洗 吹 水 烘干 人工下料

设备结构：设备由机体、机架、水箱及过滤系统、喷淋系统、吸雾系统、吹水系统、烘干系统、 输送系统、电气控制系统等组成。

机体、机架：采用型钢和钢板制作（机架内部进行防腐处理）。上罩采用冷轧板与机身制作成固定式结构，以提高设备整体结构的稳定性,各室之间设有聚胺脂门帘以防串液。机体下封板喷塑处理。

喷淋系统：由水泵、喷嘴、喷管及水箱等组成。在清、漂洗室各设有数排环形喷管，喷管上安装有喷嘴，从上下左右各个方向喷射工件，从而达到清洗的目的。喷嘴采用球形喷嘴（H62），便于调节喷射角度。喷嘴布置形式根据清洗零件特点布置。

输送系统：考虑到所清洗零件的特殊性,本设备输送系统采用悬挂输送形式，选用QXT250型悬挂链输送,工件由人工吊装于悬挂链吊具上,在输送减速机的驱动下进入清洗等各工艺段,达到边输送边清洗的目的。输送速度0.15-1.5米/min无级可调。本部分由驱动装置、悬挂输送链、导轨、支架、吊具、涨紧装置等组成。
