烤包器火焰监测装置安装位置、角度规范讲解

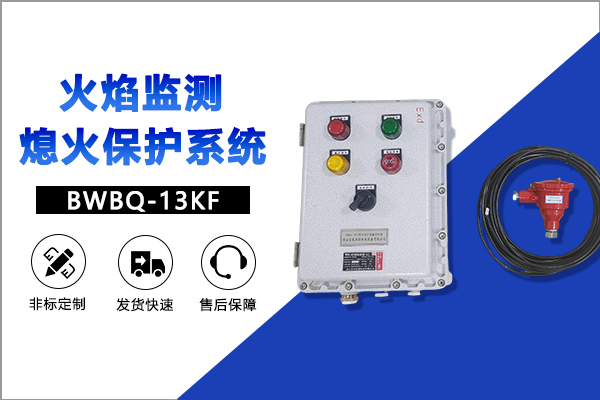

烤包器配套 BWBQ-13KF 火焰监测熄火报警装置，安装位置直接影响火焰捕捉精度与熄火保护响应速度，安装选址遵循以下原则：

探头对准火焰主燃烧区火焰检测探头不能正对高温火焰中心，应瞄准火焰根部，这里火焰信号稳定，避免火焰偏移时丢失信号；不要安装在燃料喷口正前方，防止燃油、燃气冲刷污染探头镜片。

避开高温辐射与热气流直吹探头本体要远离烤包器炉膛高温壁面，不能被高温烟气直接烘烤。环境温度超出设备允许范围，会造成探头漂移、元件老化，必要时加装冷却风保护。

远离强光、反光与干扰热源安装点位避开炉膛内壁反光、外部灯光、电弧等干扰源，防止检测器误判有火；同时远离点火器高压线缆，避免电磁干扰造成信号错乱。

预留检修空间安装位置预留拆装、吹扫、调试空间，方便后期清理探头镜片、接线检修；布线位置远离高温管线，保护信号电缆。

联锁主机就近布置控制主机安装在远离高温、粉尘的操作区域，便于现场人员观察报警指示灯；主机与探头之间高压 / 信号线缆长度按要求选型，减少信号衰减。

小提示：安装完成后必须现场点火调试，验证有火、熄火状态信号输出，确认熄火报警与切断联锁功能正常。
