西门子、发那科数控系统继电器模组

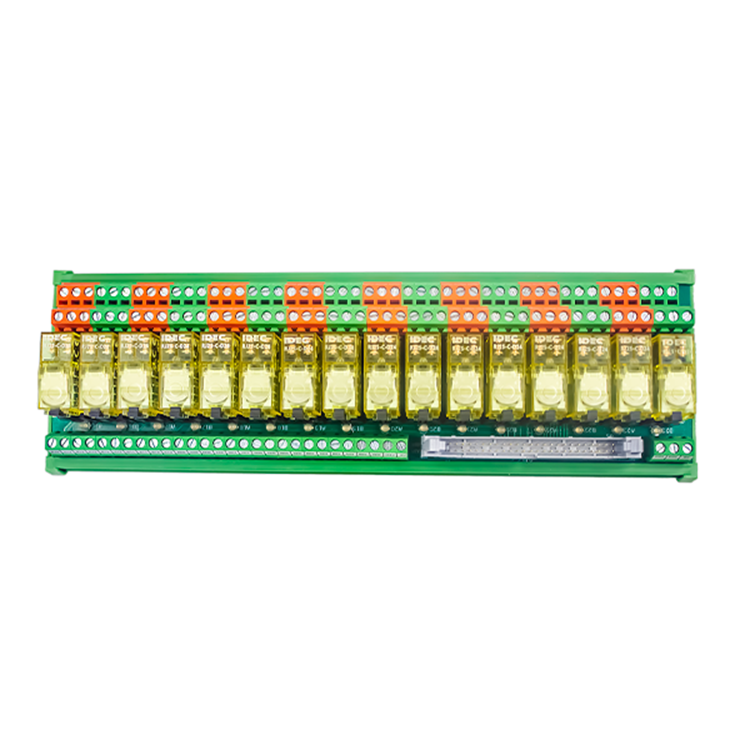

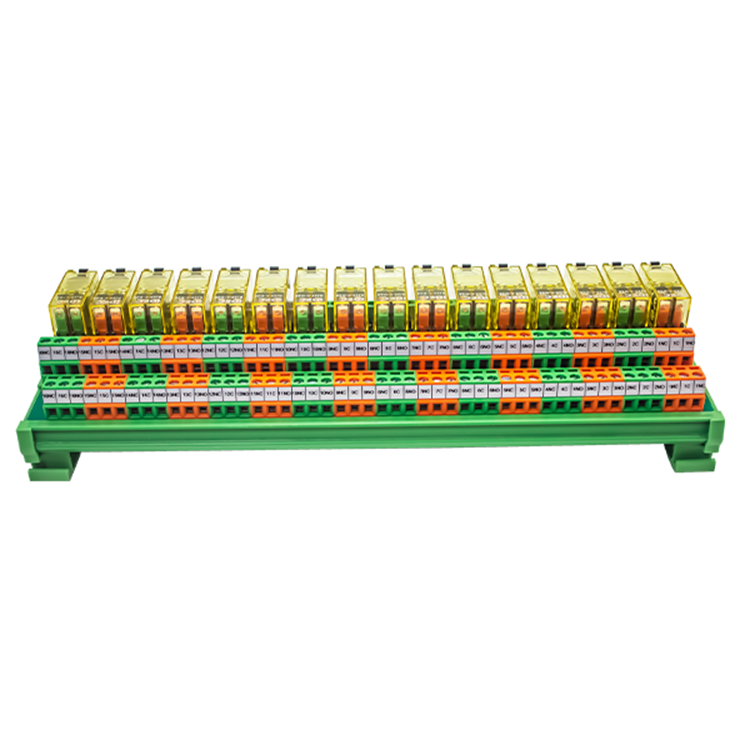

西门子、发那科数控系统继电器模组 SMD-16DO-2CO-P-F50

适用于

西门子、发那科数控系统

特性

① 接线方便，不易出错

② 维护方便

③ 尺寸紧凑

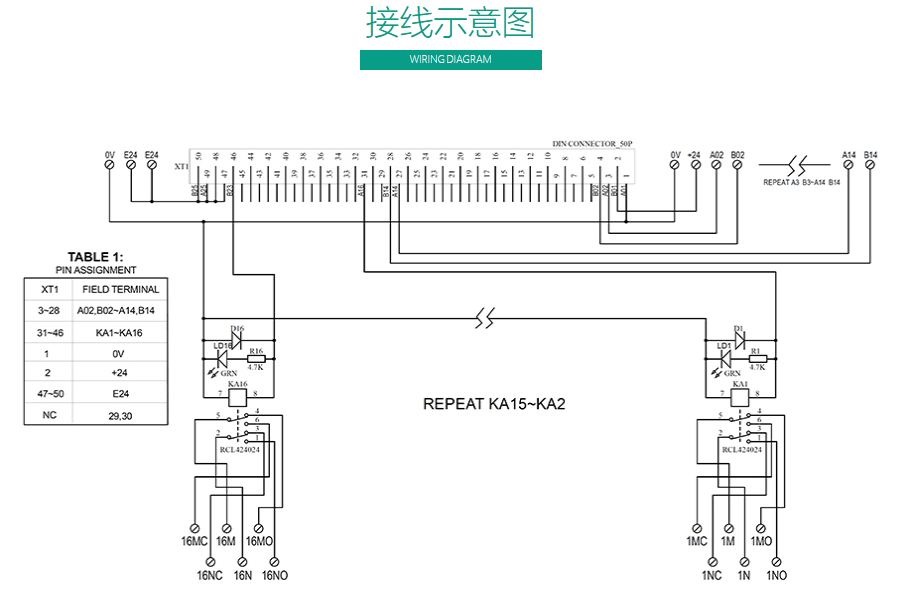

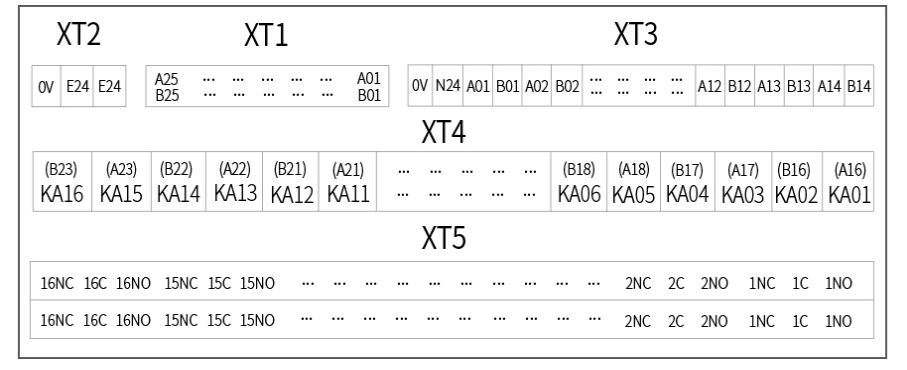

接口说明：

      1.  XTI为50芯扁平插座，使用时与系统相连，A24、B24、A25、B25已相连;
      2.  XT2的0V为继电器的输入公共端（接0V），与XT1的A01相连；E24与XT1的A24、B24、
           A25、B25相连；
      3.  XT3为XT1的对应引出端子; 0V接A01，N24接B01；
      4.  XT4为16只两开，两闭继电器;
      5.  XT5为各对应继电器的两组常开常闭输出，NC为常闭，C为公共接点，NO为常开。
