详情描述


昆山瑞视仪器专业光学配件及二次元影像测量仪，2.5次元，自动影像测量仪，三坐标测量机及周边光学零部件，承接仪器设备移机保养维修升级改造及回收服务，联系电话18626117393

工作理论   二次元影像仪本身的硬件CCD以及光栅尺,通过USB及RS232数据线传输到电脑的 数据采集卡 中，将光信号转化为电信号，之后由影像测量仪软件在 电脑显示器 上像，由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为动态测量设备。如果 电脑配置 附合要求，测量软件不会产生图像滞后现象。根据客户工件大小的不同，工作台面也可以选择不同的行程。光源亮度可调，可以在各种光线条件下选择合适的光源亮度。分为底光和表面光,可根据客户的产品来进行调节控制,以达到好的效果。

二次元影像仪适用于以二维平面测量为目的的一切应用领域。广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、端子、手机、家电、计算机等行业。

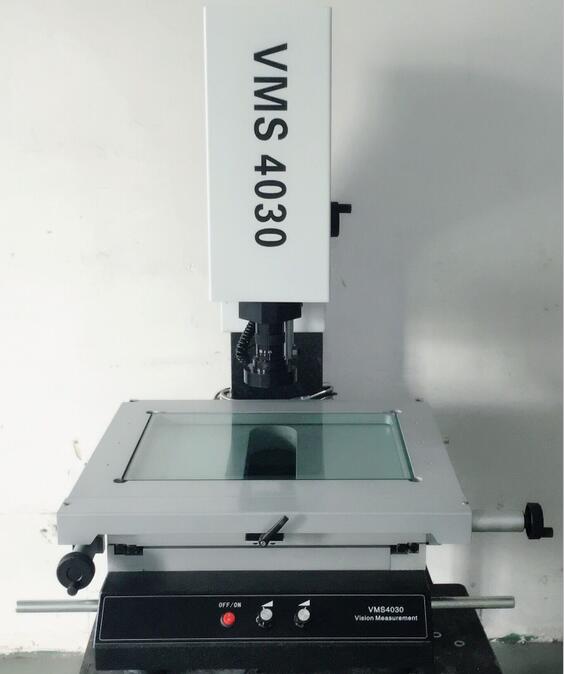

影像仪参数

   型号      VMS2010      VMS3020      VMS4030     VMS5040       VMS6050     量程 200*100*150 300*200*180 400*300*180 500*400*180 600*500*180 外观尺寸 600*500*850 850*600*900 970*670*940 1120*820*940 1200*1050*940   重量    110kg     180kg    250kg    300kg     350kg   承重     30kg     30kg     30kg    30kg      30kg   精度      （3.0+L/75）μm                                         重复精度        0.002mm   分辨率        0.001mm   CCD   SONY芯片 1/3 CCD彩色   光源   3环LED冷光源，亮度可调  光学系统   可变倍，放大倍率20~120X  变倍物镜   变倍镜头0.7-4.5X    软件   VMM2.2CC测量软件（全功能版）  工作环境   温度20±2℃ 湿度40%-70% 振动<2℃/hr低于15Hz    电源   90-264VAC 47-63Hz 10Amp

软件功能

1.多点测量点、线、圆、弧、椭圆、矩形、提高测量精度。

2.组合测量、中心点构造、交点构造，线构造、圆构造、角度构造。

3.完善的自动寻边界去毛刺功能，减少人为误差，提高了精度和工作效率。

4.坐标平移和坐标摆正，提高测量效率。

5.巨集指令，同一种工件批量测量更加方便快捷，提高测量效率。

6.测量数据直接输入到AUTOCAD中，成为完整的工程图。

7.测量数据可输入到Word或Excel中，进行统计分析，可割出简单的Xbar-S管制图，求出Ca，等各种参数。

8.记录用户程序、编辑指令、教导执行。

9.探针测量简单三维尺寸，台阶高度（选配英国雷尼绍MCP探针）

注：免费上门安装调试校正培训，质保一年。

维护保养

1.仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨，影响仪器性能。

2.仪器使用完毕，工作面应随时擦拭干净，再罩上防尘套。

3.仪器的传动机构及运动导轨、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。

4.工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净。绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。

5.仪器 LED光源 使用寿命很长，但当有灯泡烧坏时，请通知厂商，由专业人员为您更换。

6.仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。

7.软件已对工作台与光学尺的误差进行了补偿，请勿自行更改。否则，会产生错误的测量结果。

8.仪器所有电气接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。不正确的接插、轻则影响仪器功能，重则可能损坏系统。
