蒸汽排放消声器

　　蒸汽排汽消声器用途及产品特点:

　　蒸汽锅炉及有关热力设备的蒸汽排放所发出的噪声,远远超过了我国所颁布的《工业企业噪声卫生标准》规定的数值。为此本公司销售了蒸汽消声器，主要使用于发电、化工、冶金、纺织等工业部门中的锅炉汽轮机等热力设备蒸汽排放的有效消声。

　　蒸汽排汽消声器是根据抗、喷、阻复合消声原理所研制，具有消声量大、体积小、重量轻及安装方便的优点。

　　该型消声器系综合了合理的消声原理所设计。高压蒸汽在消声器内经一次控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸原因，使噪声仍然高于标准值。为此，在降压体外设计了一只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。当用户按要求安装后，总消声量要达36～45分贝。　

　　一、蒸汽排汽消声器产品特点

　　本厂销售的蒸汽排汽消声器可满足各种参数锅炉向空排汽、安全阀排汽及锅炉送风机进口的降噪消声要求，蒸汽排汽消声器同时也广泛用于石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体消声排放，使之达到工业企业噪声标准要求。

　　其特点如下：

　　1、采用多级消声，消声量大，排汽消声器可达35～40分贝；安全阀消声器可达25分贝以上；风机消声器可达30～40分贝以上。

　　2、体积小，重量轻，安装简便，易维护。

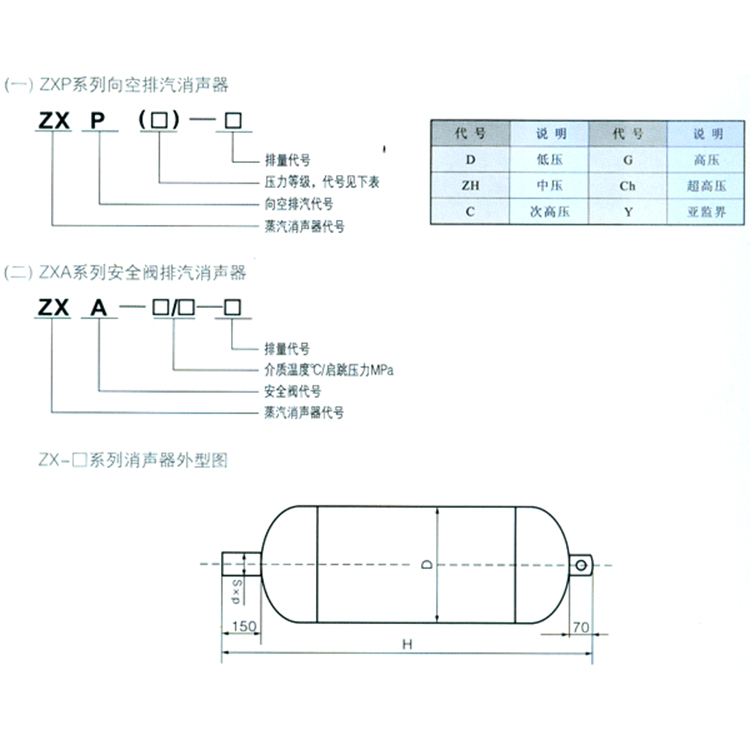

　　3、ZXP、 ZXA系列，筒体采用优质不锈钢，具有足够高的强度和耐腐蚀性。

　　4、能单独固定、吸收排汽管道的垂直及水平热位移，使排汽管道不因消声器的安装而受到额外的荷载，保证排汽管道在热能工作下的安全性。

　　二、蒸汽排汽消声器产品型号分类

　　蒸汽排汽消声器复合型，适用于450度以内，6.4Mpa以内

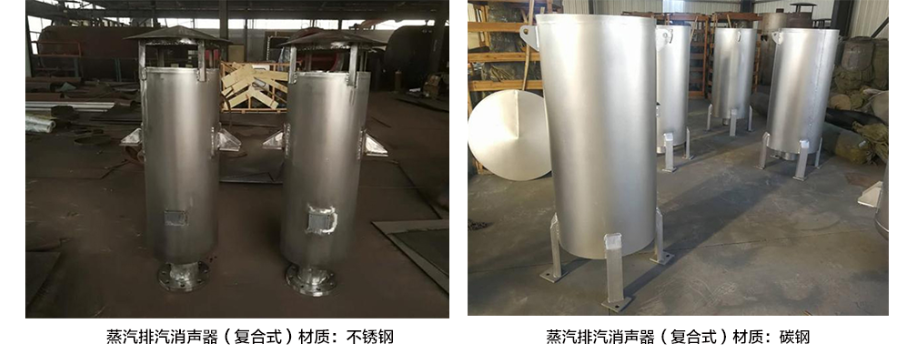

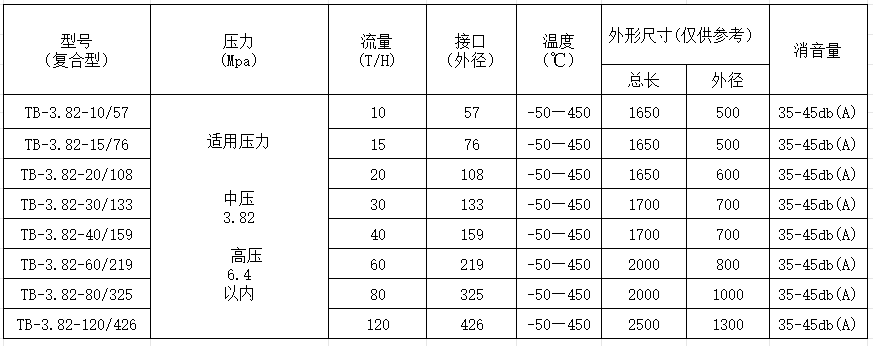

　　TB型蒸汽排汽消声器，TB指带阻声罩消声器 （复合式），在小孔型的基础上增加了阻声罩，有消音棉填料，气体从底部接管进入，从上部排出。由于有消音棉填料，适合于压力在6.4Mpa以内，否者填料被吹出，壳体是碳钢适用于450度以内。

　　TB-3.82-10/57型号含义：TB代表，复合式排汽消声器，57代表接口外径为57mm，10代表排汽量为10T/H。

　　蒸汽排汽消声器小孔型，适用于高温高压

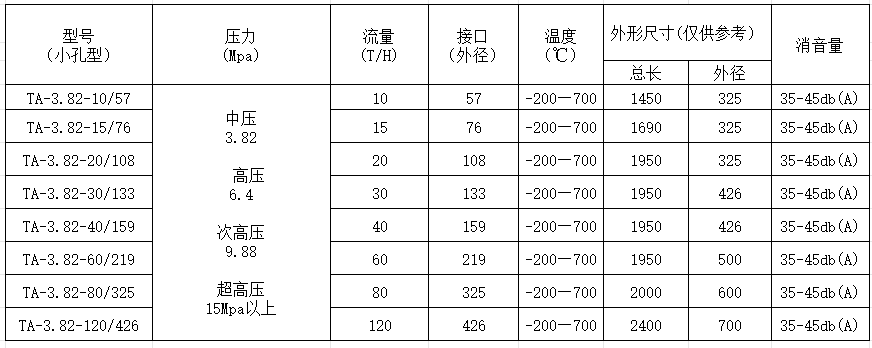

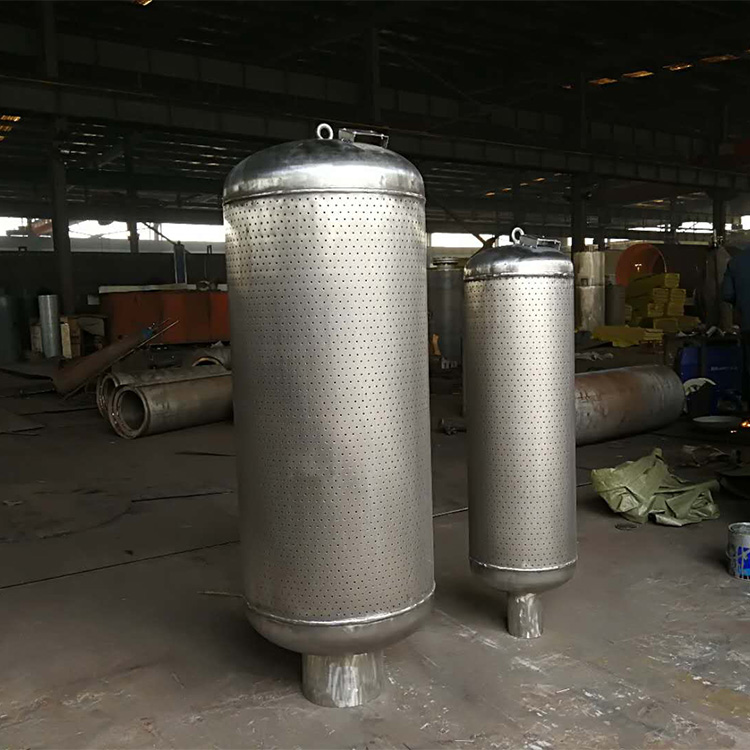

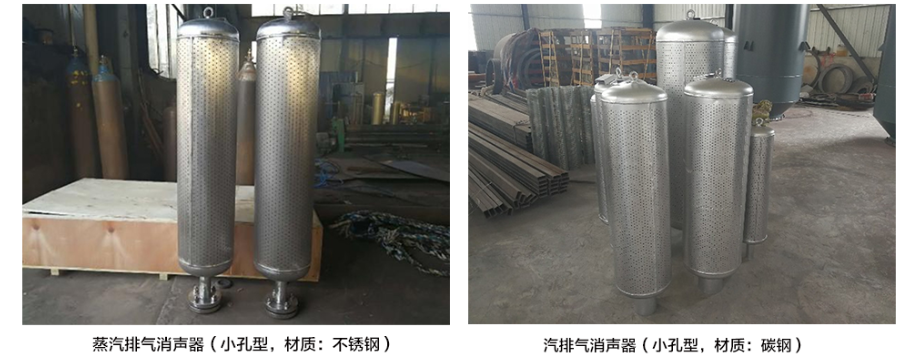

　　TA型排气消声器，TA指小孔消声器（小孔型），适用于高温高压，无消音器棉填料，消音器四周均为是小孔，气体从 底部接管进入，从四周排出。

　　TA-3.82-10/57 型号含义：TA代表小孔排汽消声器，3.82代表压力3.82Mpa，57代表接口外径为57mm，10代表排汽量为10T/H。

　　三、蒸汽排汽消声器安装使用说明

　　1、排汽消声器和排汽管应采用焊接或法兰连接。

　　2、消声器吊装过程中应防止壳体变形或碰撞。

　　四、蒸汽排汽消声器供货范围

　　蒸汽排汽消声器供货范围为整体出厂。

　　五、蒸汽排汽消声器订货须知

　　1、向空排汽消声器

　　a、主机设备型号或（锅炉）蒸发量；

　　b、排汽管入口处蒸汽额定参数：压力、温度；

　　c、排汽管结构参数：管径、壁厚、材质、长度及弯头数量；

　　d、排气管道中阀门的型号、规格及数量。

　　2、安全阀消声器

　　a、主机设备型号或（锅炉）蒸发量；

　　b、安全阀参数：排放量、启跳压力、介质温度；

　　c、安全阀后排汽管道结构参数：管径、壁厚、材质及长度。
