安全阀排汽消声器

　　安全阀排汽消音器概述:

　　安全阀排汽消声器工作原理是将高温高压蒸汽及低压蒸汽在消音器内经一次扩容降压后进入二次降压体经大容积扩容降压形成低压或超低压蒸汽后喷出后再经降压体外的一只组合型多材料复合结构的阻声吸音罩再次消声降音后排向大气中。该型式工业消声降噪设备具有安全系数高、消声值大、设备外形尺寸小、重量轻及安装方便等优点。

　　筒安全阀排汽消声器适用于锅筒安全阀及过热器安全阀、再热器安全阀、电站锅炉PCV/ERV安全阀(动力释放阀)等压力装置的安全门。其蒸汽放空既应避免过大的噪声，更应让汽流顺利排出而不影响安全阀的排量、起跳和回座，为此，以往常见的多级节流及小孔喷注的消声降音手段即不宜采用，这种限制历来是安全阀消音器的设计难点，也是安全门消音器消声效果差的原因。用于安全阀的TB型安全阀排汽消音器采用了喷阻抗复合型消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更加强化了抗性和阻性消声降音机理，达到了安全系数更高的消声降噪效果。

　　其它类型排汽放空消音器：

　　1、适用于蒸汽锅炉等设备启动消声降音的点火排气消音器

　　锅炉点火排汽消音器综合了TA型排汽（气）消音器非常合理的消声原理所设计。高压蒸汽在消音器内经一次控流后进入降压体，经大容积再次扩容降压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸多原因，使排气噪声仍然高于标准值。为此，在降压体外设计了组合型多材料复合结构的阻声吸音罩，复合阻声吸音罩是根据降压体所喷出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。当用户按要求安装后，总消声量可达36～45分贝。

　　2、适用于各类低温低压热力装置 蒸汽放空消声降音的TD型低压蒸汽消音器

　　在各工矿企业使用着大量0.13Mpa及以下的低压锅炉，在电站热力系统中也有着大量的低压热力装置，如背压式汽轮机、除氧器、辅助抽气器、汽轮油泵、锅炉连续排污、定期排污等。上述设备按排汽管要求，配置结构轻便、安装更为方便的消音器。针对不同的消声对象，设计有专用的TDb型背压式汽轮机排汽消音器、TDy型除氧器消音器及其它系列消声降音产品，可满足用户的要求。

　　3、适用于锅炉试车吹扫及工业管道安装检修时气体放空及排渣消声降噪的CGX型冲管专用消音器

　　CGX型管道冲管消音器，是为降低电站锅炉试

　　一：安全阀消声器用途及优点

　　锅炉安全阀排汽消声器主要用于发电厂、化工、钢铁行业中安全阀和排汽阀的蒸汽排放的有效消声。 一般分锅筒安全阀排气消声器，过热器安全阀排汽消声器，再热器安全阀排汽消声器。

　　对于锅炉安全门和排汽阀，它可以看着是管道的一个组成部分，在内部作声学处理后，可减弱噪音的产生与传播，使出口噪声消声量达到20∽30分贝（A声级），相应地响度降低50%以上，主观感觉有明显效果。设计安全阀排汽消声器，应考虑以下三个方面：

　　1、消声器的消声量能满足《工业企业噪声卫生标准》的要求；

　　2、消声器既应避免过大的噪声，更应让气流顺利排除。

　　3、消声器的结构性能。（尺寸合理、造价低、寿命长等）

　　部分厂家采用常见的多级节流及小孔喷注的消声手段，往往产生瞬间排汽闷压不畅而发生爆炸爆裂事故。因此安全门消声器是历来的设计难点，也是安全门消声器消声效果差原因。

　　二、筒安全阀排汽消声器原理

　　我厂安全门消声器同样采用了抗、喷、阻的消声原理，其中以大孔扩容控流代替小孔控流，在结构上保证安全门排汽必须顺畅的原理,更强化了阻性消声原 理，让蒸汽声波进入多孔吸声材料中的无数小孔内，激发多孔材料分子震动，使声能为了克服摩擦阻力和粘滞力而变成热能，即达到了理想的消声效果，更保证了蒸 汽顺利排除。

　　三、筒安全阀排汽消声器定购选型

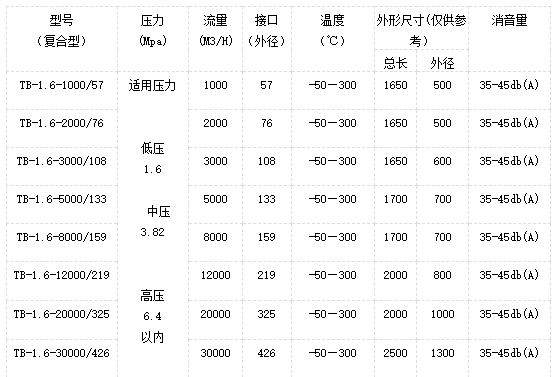

　　TB型排气消声器，TB指带阻声罩消声器 （复合式），有消音棉填料，气体从底部接管进入，从上部排出。由于有消音棉填料，适合于压力在6.4Mpa以内，否者填料被吹出，壳体是碳钢的适用于300度以内。

　　TB-1.6-10000/57 型号含义：TB代表，复合式排汽消声器，57代表接口外径为57mm，1000代表排汽量为1000M3/H。

　　网上寻消声器千百度,蓦然回首，连云港旬宝消声器有限公司是一家只做消声器的生产厂家，高品质的产品源于您可信赖的合作伙伴，我们非常期待和您合作。

　　本厂销售的消声器按照用户的排放对象及排放要求进行精心设计，为此，只有产品与排放对象及参数相符合才能获得理想的消声效果，因此，在订购消声器时须提供下列资料：

　　（1）安全阀排汽量多少(T/h)、启跳压力、温度。

　　（2）排汽管外径、壁厚；

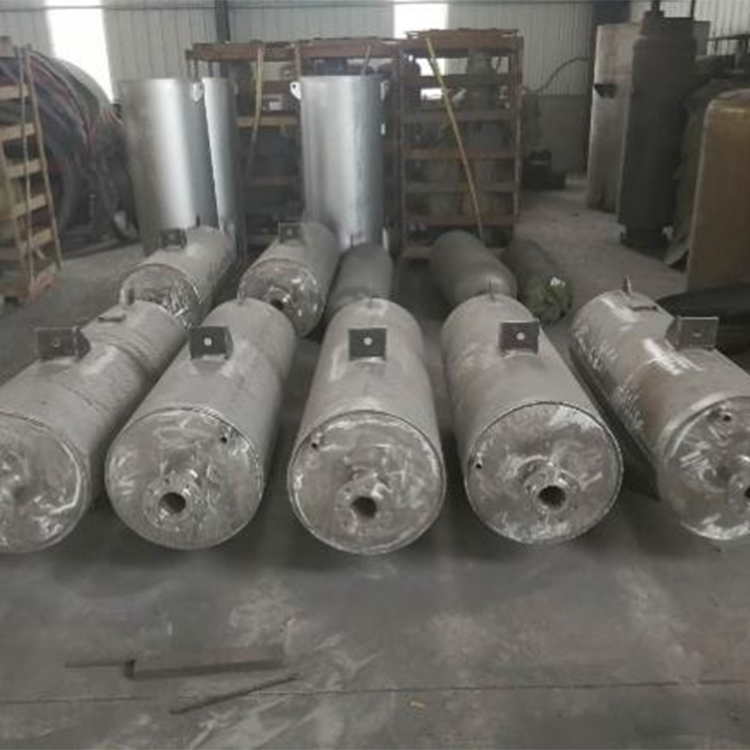

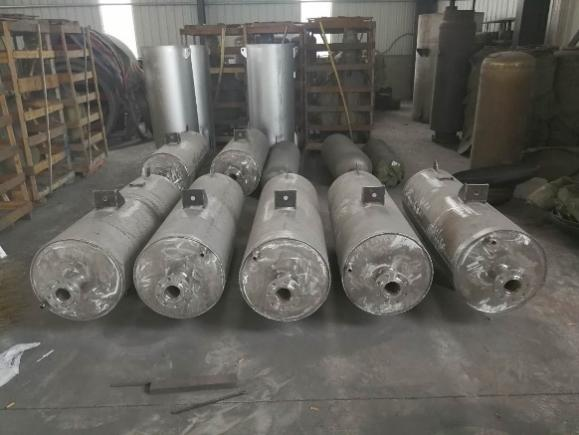

铜安全阀排汽消声器

材质：不锈钢

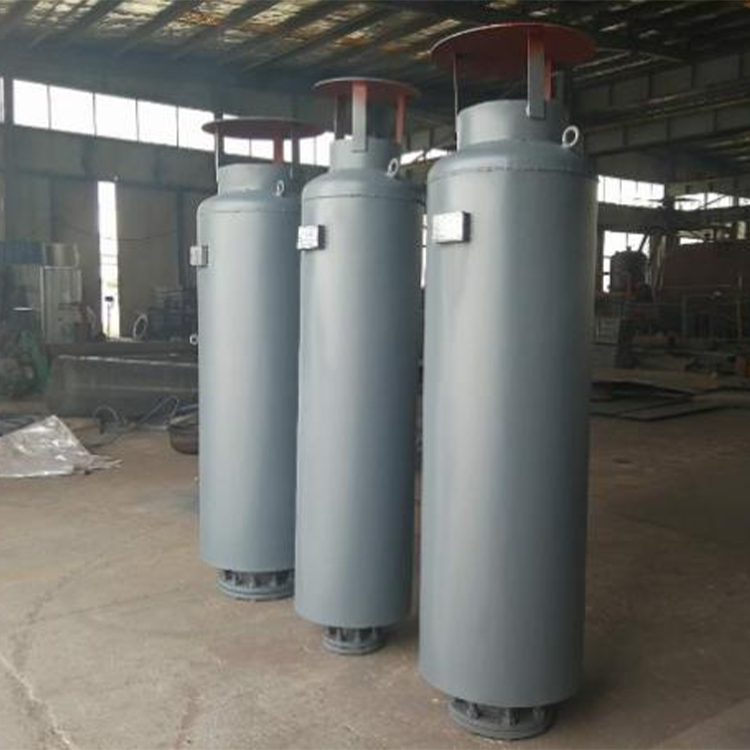

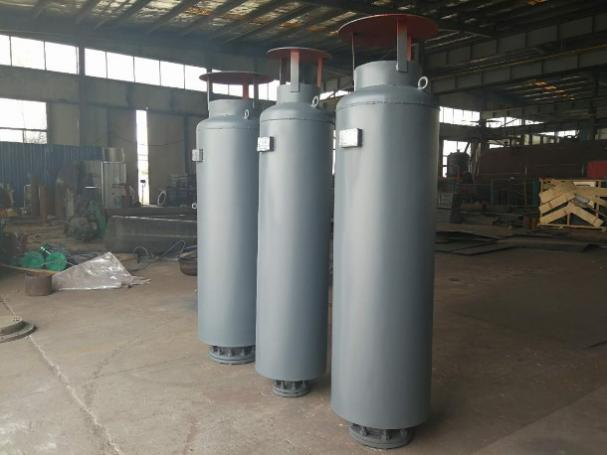

筒安全阀排汽消声器
材质：壳体碳钢，内件不锈钢
