易密斯（EMS）是行业领先的屏蔽材料供应商之一，该公司生产的电磁屏蔽和导电材料几乎覆盖了所有的相关应用领域。指形簧片是一种常见的金属屏蔽垫片类型，从结构上可以分为粘贴式和卡装式两种。通常粘贴式产品更加适合狭窄空间的安装应用，然而在一些特殊应用环境中，例如高温环境，由于压敏胶的温度适应性关系，粘贴式产品将不再适用。为此，易密斯公司开发了边缘卡装式系列产品，专门应对这种特殊的应用需求。

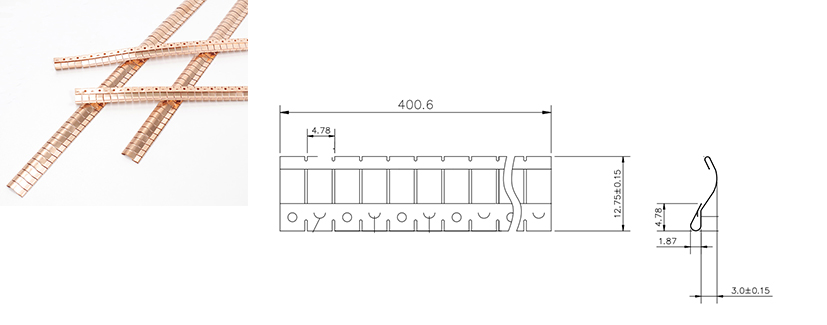

                        图1边缘卡装式指形簧片的实物图和结构示意图

    易密斯生产的边缘卡装式指形簧片系列，全部采用铍铜材质，机械性能和电气性能都十分优秀，拉伸强度高、导电性能出色，适用温度范围极大。金属簧片表面还可以根据需求进行各种电镀工艺处理，例如镀锌铬酸盐、亮镍、亮锡等，以配合客户的电镀兼容性需求。图1中所示的就是一款标准型边缘卡装式指形簧片产品，可适用的卡装面板厚度为0.5-1.7mm。另外，该系列产品在结构上有多种变形类型可选，例如T形触点，D形触点，反向卡装等等。因此，该系列产品除了标准型结构以外，还有很多变形结构产品，以下介绍几种常用的变形边缘卡装式指形簧片系列。

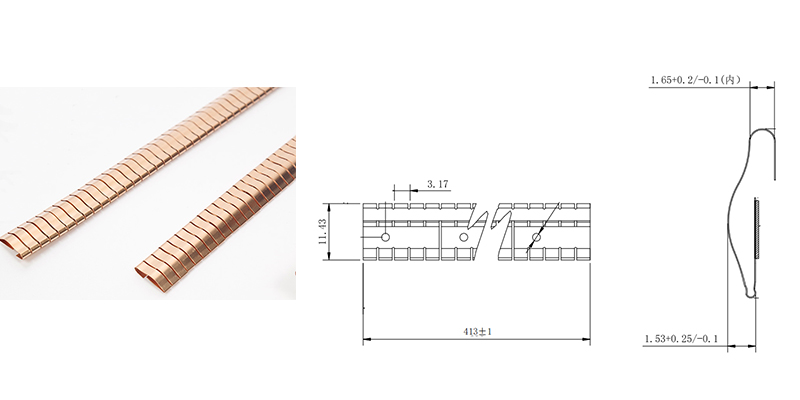

图2薄型边缘卡装式指形簧片

图2薄型边缘卡装式指形簧片降低了圆弧接触面的高度适合用在低压缩力和高度狭窄的应用环境中。

图4改进型边缘卡装式指形簧片

图4为改进型边缘卡装式指形簧片，主要用于安装面板与配合面错位的应用环境，圆弧配合面延伸出安装端一定距离，能够与较远端的配合面完成接触安装。

边缘卡装式指形簧片的主要特点：

• 采用铍铜材质，拉伸强度高、导电性能出色，适用温度范围极大

• 根据需求进行各种电镀工艺处理，配合客户的电镀兼容性需求

• 薄型边缘卡装式指形簧片，适合用在低压缩应力和高度狭窄的应用环境中

• 反向边缘卡装式指形簧片，适合用在安装面板极窄的应用环境中

• 改进型边缘卡装式指形簧片，主要用于安装面板与配合面错位的应用环境

边缘卡装式指形簧片的典型应用：

• 屏蔽机箱，屏蔽机舱

• 高温电磁屏蔽

• 电路板接地

• 电信通讯设备

• 小型便携式设备
