【易密斯】镀金铜片SMD-8-012707525 助力汽车水阀控制器，解决EMC辐射和抗干扰问题

随着汽车的电子化发展，汽车上的机械水泵逐渐被电子水泵取代，尤其新能源汽车上应用到水泵的地方更多，比如DCDC电源、电池散热、助力散热、电驱散热等都需求小功率的水泵。由于小功率水泵壳体是塑料的，所以EMC辐射和抗干扰是设计的难点。易密斯的金属接地弹片 SMD-8-012707525可以将PCB的地金属外壳连接在一起，为控制板提供一个完整的地平面，增强抗干扰的能力，目前已有不少用户在量产使用。

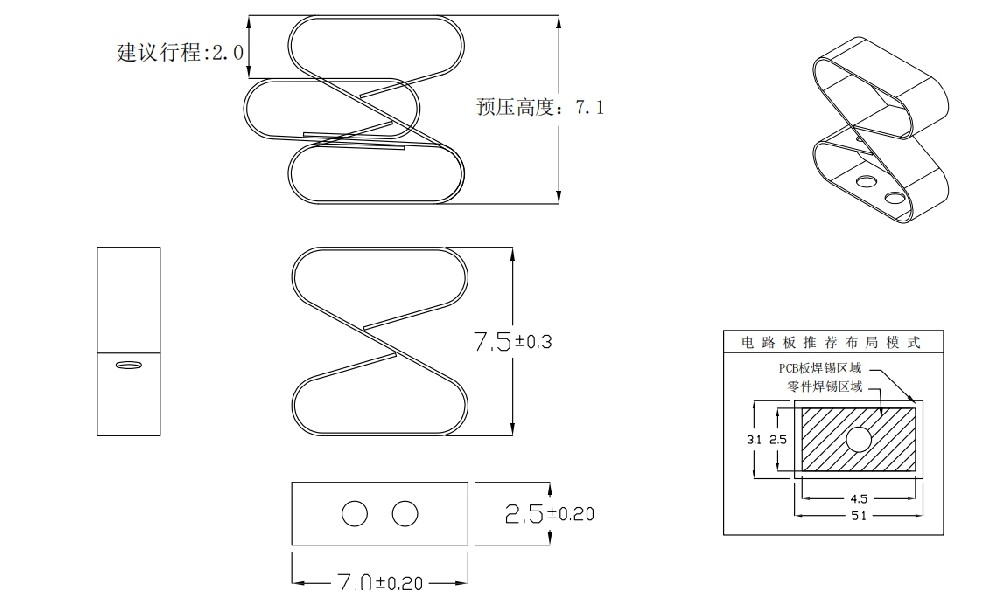

图1 SMD-8-012707525 产品图纸

图2 汽车水阀的控制器

20w~100W之间的水泵基本都是塑料外壳， PCB中的也是零散的，EMC设计中比较重要的一点是PCB要有一个完整的地平面，通常可以可以增加板子的层数来实现，但这样同时会导致成本的上升，通过易密斯的金属弹片可以方便的将PCB的地与金属后盖连接在一起，为PCB提供完整地平面。金属弹片有多种形状可以选择，方便安装。

易密斯的金属弹片具有以下的优点：

1. 具有多种形状和尺寸的规格，符合用户多样性的需求。

2. 可以直接贴片，便于用户快速生产并需要少量的人力成本。

3. 尺寸小，不占用PCB空间。

4. 相比与FOF的方式，金属电镀具有更好的接触性。

5. 该型号为标准品，有大量备货，可放心选用。

易密斯SMD接地弹片均采用美国进口铍铜原材材料，从源头保证产品的质量，同时我们也支持客户来图来样定制不同材质的产品。如有需要可以随时联系我们提供免费样品测试。
